N7202A057B12(1)DX-partlist2 - 第152页
30-G PC デュアルコンベア Bst対応:NPM-DX PC Dual Convey or Bst:NPM-D X パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA010292AA セクションNo. PARTS LAYOUT Section No. - - S125 ( KMTKA010292AA-04-7 )
Ref
No.
Remarks R
1
Q'ty
30-F

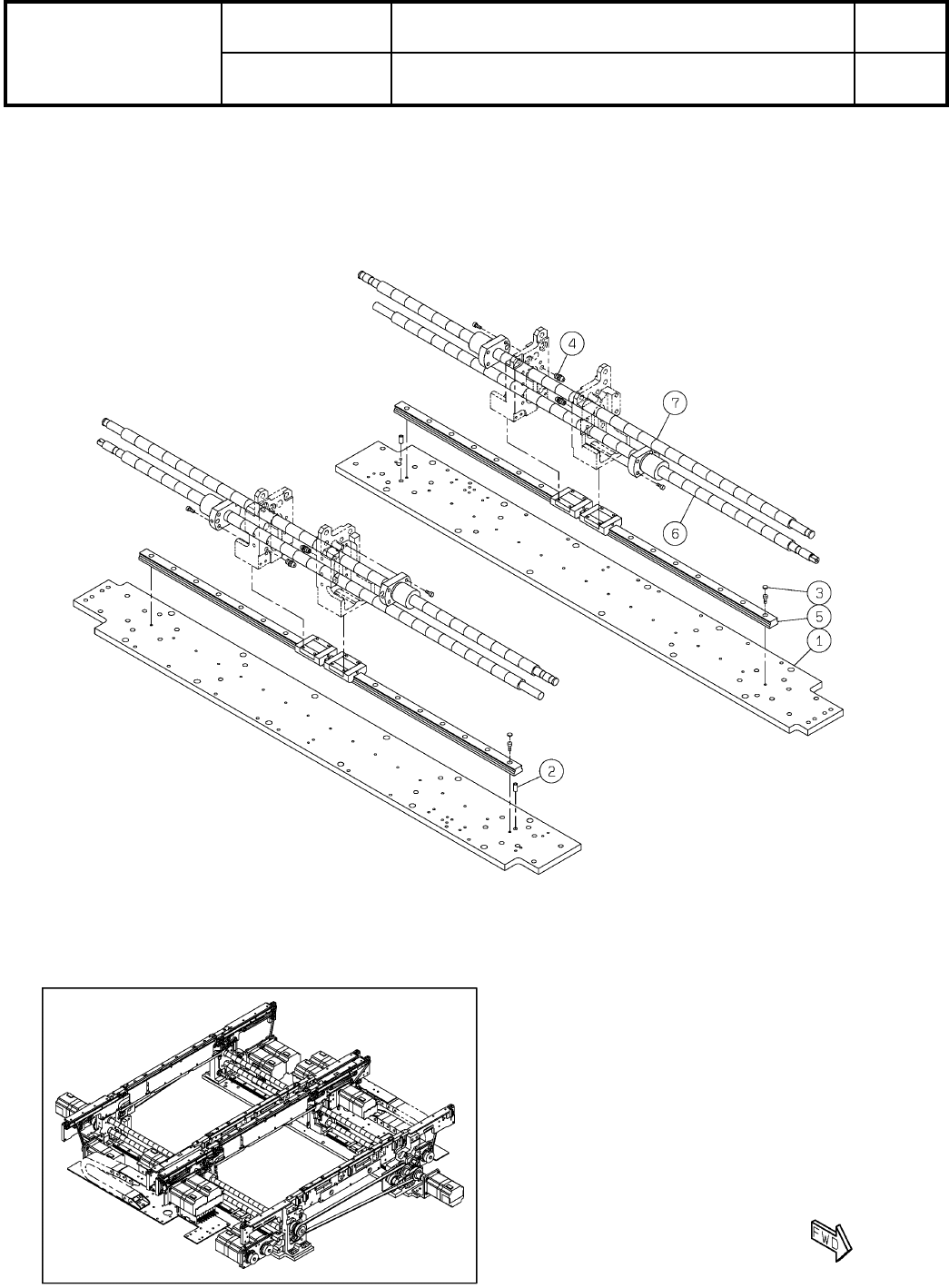

PC デュアルコンベア Bst対応:NPM-DX
PC Dual Conveyor Bst:NPM-DX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA010292AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PULLEY
6
1 N210092041AA
RING
6
2 N210088855AA
PULLEY
52
3 N610127907AA
NUT
6
4 N510048038AA NSMT-04-4
BELT
1
5 MTNK002606AA
A
TA-4UEB M/D2 4.5WX0.65TX990L
BELT
2
6 MTNK002599AA
A
TA-4UEB M/D2 4.5WX0.65TX1293L
BELT
3
7 MTNK002608AA
A
TA-4UEB M/D2 4.5WX0.65TX840L
MOTOR
6
8 N510056785AA
S
DU13H713S-02
S124
--
( KMTKA010292AA-04-6 )
30-G
PC デュアルコンベア Bst対応:NPM-DX
PC Dual Conveyor Bst:NPM-DX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA010292AA
セクションNo.
PARTS LAYOUT
Section No.
--
S125
( KMTKA010292AA-04-7 )
Ref
No.
Remarks R
1
Q'ty
30-G
PC デュアルコンベア Bst対応:NPM-DX
PC Dual Conveyor Bst:NPM-DX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA010292AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 MTPA002346AG
PIN
2
2 KXF0CXJAA00 1017003-50010
CAP
34
3 N510057167AA C3(00008300T000)
GREASE-NIPPLE
4
4 KXF07C6AA00 A-M6F-type(M6X0.75)
LINEAR-WAY
2
5 N510056303AA 2SRS15MUUC1+670LM-II(02500260K000)
BALL-SCREW
2
6 MTNB000356AA DK1404S-3G0+788LT(33326698K000)
BALL-SCREW
2
7 MTNB000355AA DK1404S-3G0+805LT(B)(33326699K000)
S126
--
( KMTKA010292AA-04-7 )
