Rev1.00 安装要领书 10 6. 贴装头装置 6-1. 取下包装材料 请取下包着空气盖、贴装头下部的防锈纸（王子制纸公司制「 KS-VC1 防锈纸 u-35ss-1 （塑料用 ）」）、 装在 OCC 的下部的干燥剂。 图 6-1 取下贴装头部的包装材料 干燥剂 防锈纸
Rev1.00
安装要领书
9
5-2. 取下贴装头
请取下固定贴装头的止动器和安装注意标牌。
请确认贴装头的左右移动动作。
X 轴固定板螺母
（40070190）
SL6051692TN × 2个
WP0651001SC × 2个
X 轴固定板
（40070509）
Rev1.00
安装要领书
10
6. 贴装头装置
6-1. 取下包装材料
请取下包着空气盖、贴装头下部的防锈纸（王子制纸公司制「KS-VC1 防锈纸 u-35ss-1（塑料用）」）、
装在 OCC 的下部的干燥剂。

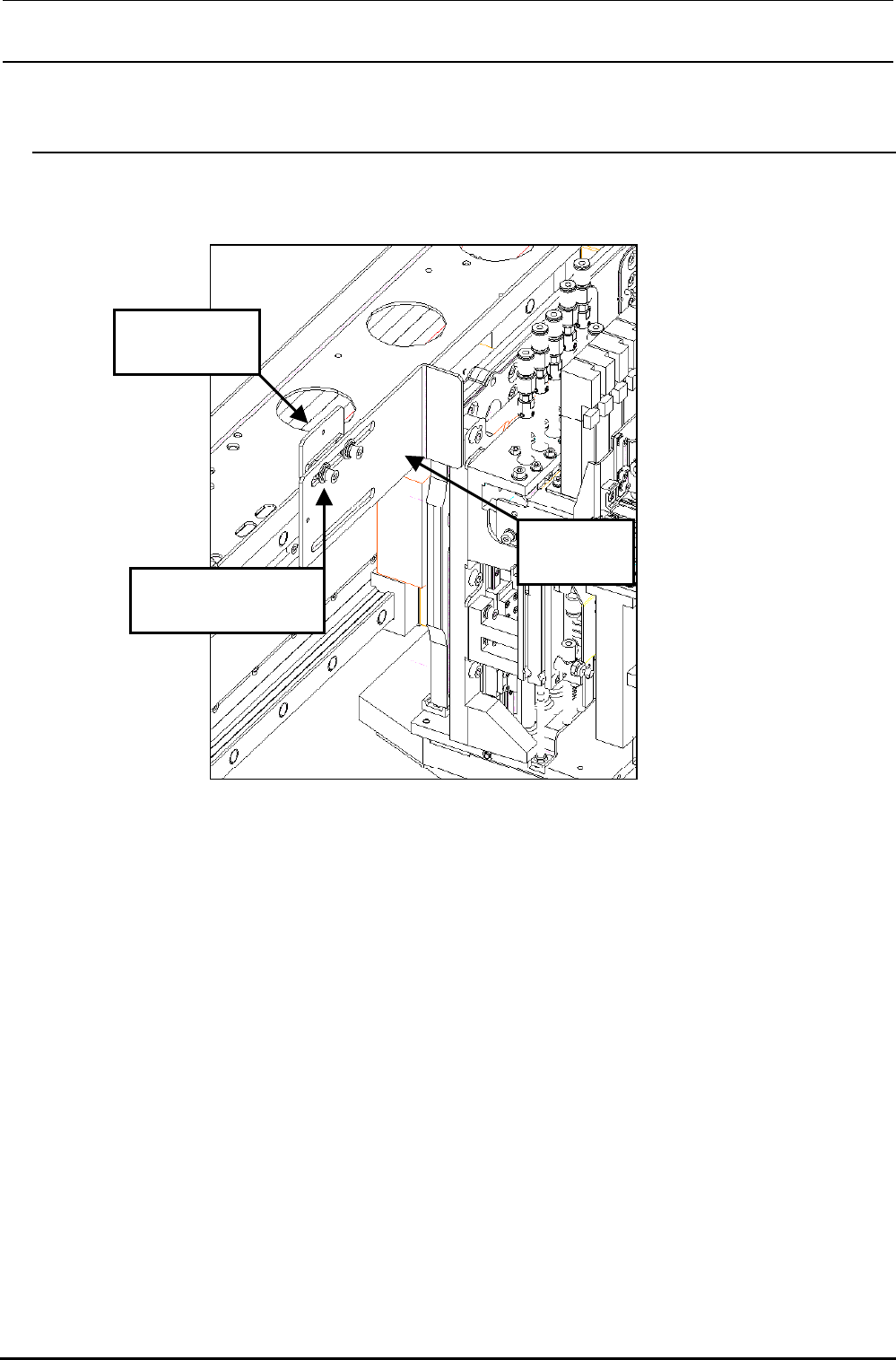

图 6-1 取下贴装头部的包装材料
干燥剂
防锈纸
Rev1.00
安装要领书
11
6-2. 取下贴装头固定部件
6-2-1. 取下LNC贴装头Z轴固定部件
① 旋松带垫圈的内六角螺栓，将图中圆圈部的 ZM 止动器向右移动以解除固定，在该位置上再次固定止
动器。
② 确认 Z 轴可上下方向顺畅地移动。
图 6-2-1 取下 LNC 贴装头 Z 轴固定部件的方法
•
ZM止动器
LNC Z 轴固定零件的位置
（固定状态） （解除固定状态）
ZM 止动器
40046528
ZM 橡胶
40046644
