Rev1.00
安装要领书
15
⑤ 变更电源电压的时候，请切换变压器的螺纹孔。
图 10-1 为 200V 时的配线。
切换电压时，把①、②、③与目的电压端子进行更
换连接。
⑥ 变更电源电压的时候，请切换 AC 电源输入装置的
螺纹孔。
图 10-4 为 200V 时的配线。
200～240V 的时候把①和 TB1-10，
380～415V 的时候把①和 TB1-11 进行切换连接。
危险
请确保工厂充分的供电电流容量。
危险
请绝对不能连接到不符合电压规格的电源上。

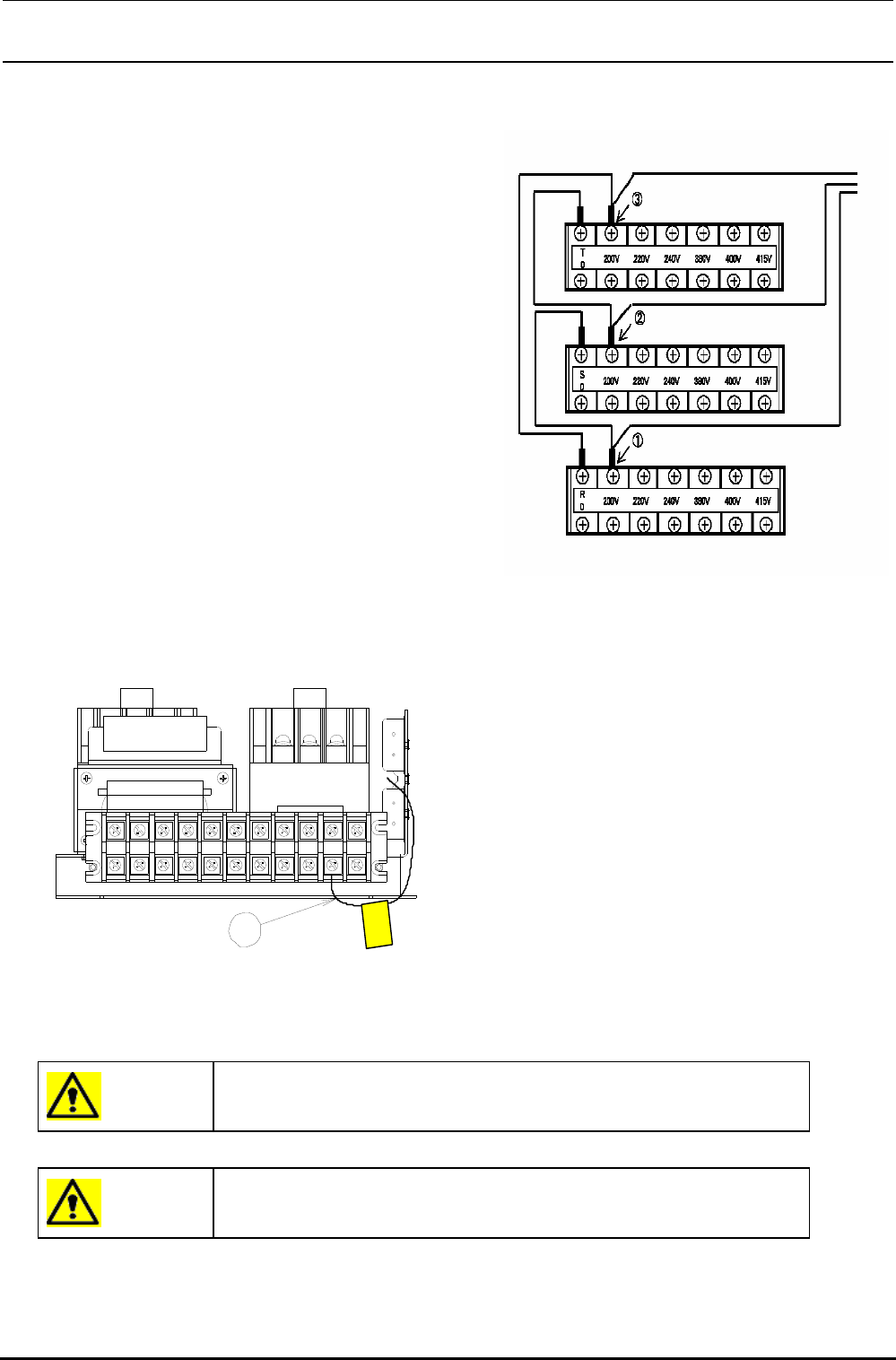

图 10-1 输入电压为 200V 时的
变压器的连接
12 345 67 891011
1
图 10-2 200V 时的 AC 输入装置的连接
Rev1.00
安装要领书
16

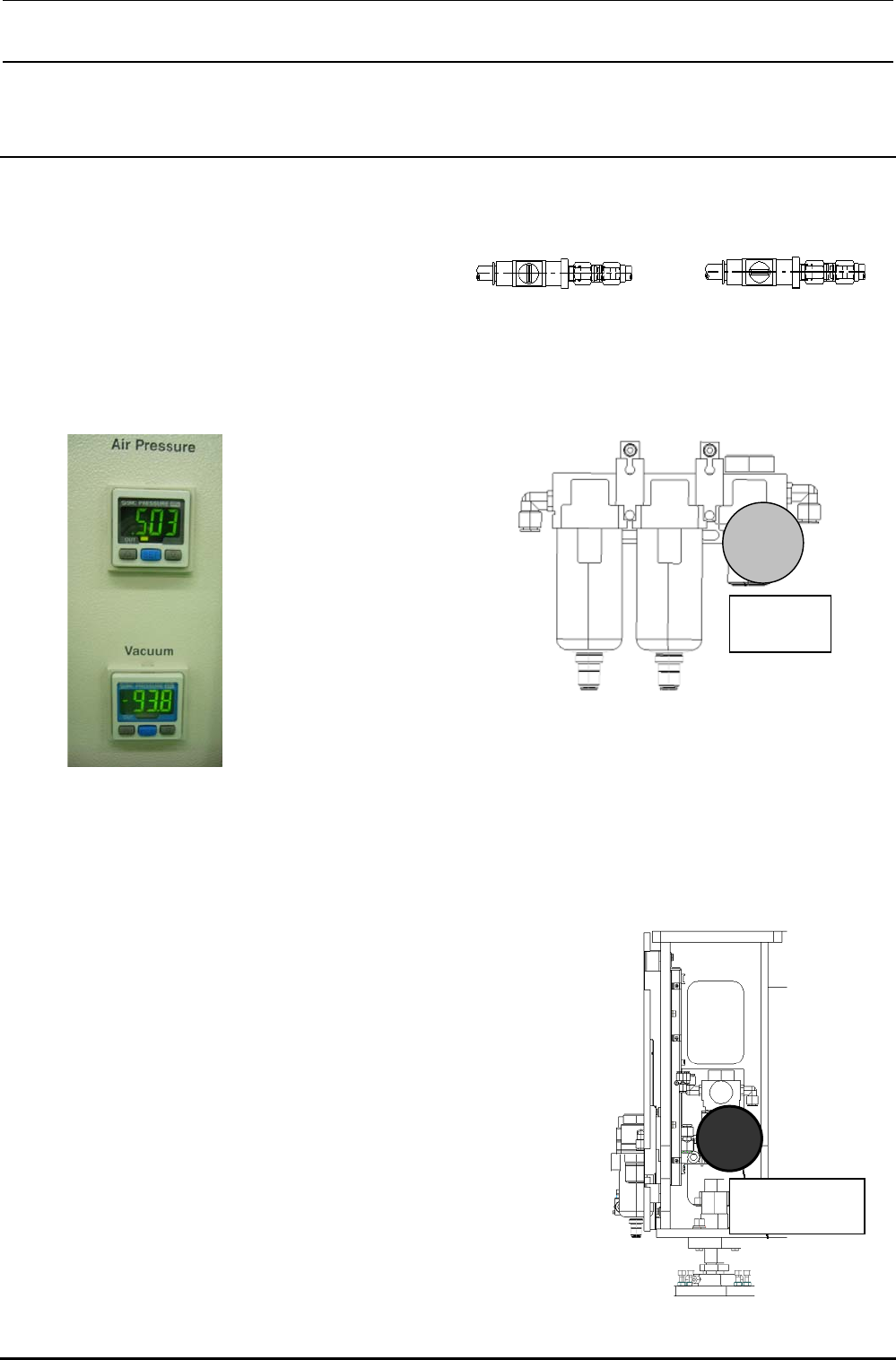

11. 空气管道的连接
＜程序＞
① 把工厂侧配管（φ12）安装到机械手阀门。
② 转动机械手阀门的手柄，向贴片机主机里供给空
气。
③ 接通电源后，向下拉真空器的压力调整手柄，然后转动把使用空气压力调整 0.5MPa。
图 11-3 数字压力开关
④ 请确认数字压力开关的正压、负压界限值是否都是 0.4MPa，
-60KPa。
如要调整，请参考 QA 表（电力 10）进行。
⑤ 把 LF 部的开闭保护罩内的贴装头真空器调整为
0.25～0.3MPa。（参照图 11-3）
关闭状态 打开状态
图 11-1 机械手阀门的手柄
图 11-2 真空器
旋转减压阀
进行调整。
图 11-4 开闭保护罩 LF 部
压力调整手柄
（减压阀）
Rev1.00
安装要领书
17

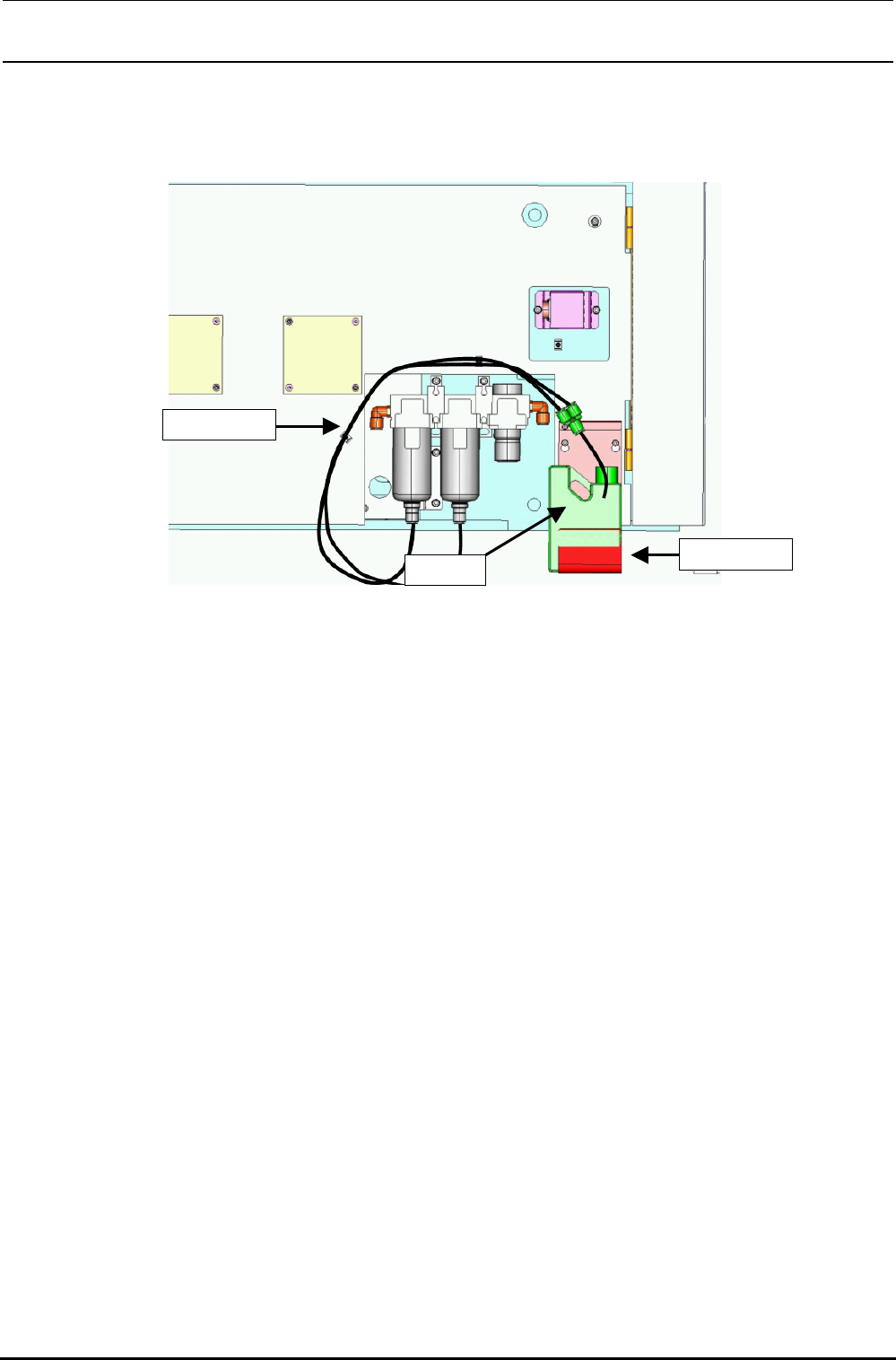

⑥ 积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从支架取下，然后扔掉。（安装时，请按照相反
的顺序进行安装。）
包装附属品的把积水杯架用同梱螺钉安装在保护罩 SB_L 上，然后再把 Y 字形接头安装到架子上，固定积
水杯。另外，如上图所示，把φ10 的空气软管从空气调节器上连接到积水杯上。
（移动设置时一定要拆卸）
＜注＞
• 向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。
• 压力开关压力设定的调整，请参考 QA 表进行。
• 向贴片机主机供气之前务必进行。请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏之
后再使用。
图 11-5 积水杯
积水杯
积水杯架
P-P 带固定
