Rev1.00 安装要领书 17 ⑥ 积水瓶里积了油或水之后，请按盖帽， 转动积水瓶， 从支架取下， 然后扔掉。 （安装时， 请按照相反 的顺序进行安装。） 包装附属品的把积水杯架用同梱螺钉安装在保护罩 SB_L 上， 然后再把 Y 字形接头安装到架子上， 固定积 水杯。另外，如上图所示，把φ 10 的空气软管从空气调节器上连接到积水杯上。 （移动设置时一定要拆卸） ＜注＞ • 向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空…
Rev1.00
安装要领书
16
11. 空气管道的连接
＜程序＞
① 把工厂侧配管（φ12）安装到机械手阀门。
② 转动机械手阀门的手柄，向贴片机主机里供给空
气。
③ 接通电源后，向下拉真空器的压力调整手柄，然后转动把使用空气压力调整 0.5MPa。
图 11-3 数字压力开关
④ 请确认数字压力开关的正压、负压界限值是否都是 0.4MPa，
-60KPa。
如要调整，请参考 QA 表（电力 10）进行。
⑤ 把 LF 部的开闭保护罩内的贴装头真空器调整为
0.25～0.3MPa。（参照图 11-3）
关闭状态 打开状态
图 11-1 机械手阀门的手柄
图 11-2 真空器
旋转减压阀
进行调整。
图 11-4 开闭保护罩 LF 部
压力调整手柄
（减压阀）
Rev1.00
安装要领书
17
⑥ 积水瓶里积了油或水之后，请按盖帽，转动积水瓶，从支架取下，然后扔掉。（安装时，请按照相反
的顺序进行安装。）
包装附属品的把积水杯架用同梱螺钉安装在保护罩 SB_L 上，然后再把 Y 字形接头安装到架子上，固定积
水杯。另外，如上图所示，把φ10 的空气软管从空气调节器上连接到积水杯上。
（移动设置时一定要拆卸）
＜注＞
• 向贴片机主机供给的空气，请一定使用经过干燥器干燥后的干燥空气。
• 压力开关压力设定的调整，请参考 QA 表进行。
• 向贴片机主机供气之前务必进行。请打开工厂设置机器一侧配管的空气，冲掉配管内的垃圾、污脏之
后再使用。
图 11-5 积水杯
积水杯
积水杯架
P-P 带固定
Rev1.00
安装要领书
18
12. 附属品的连接

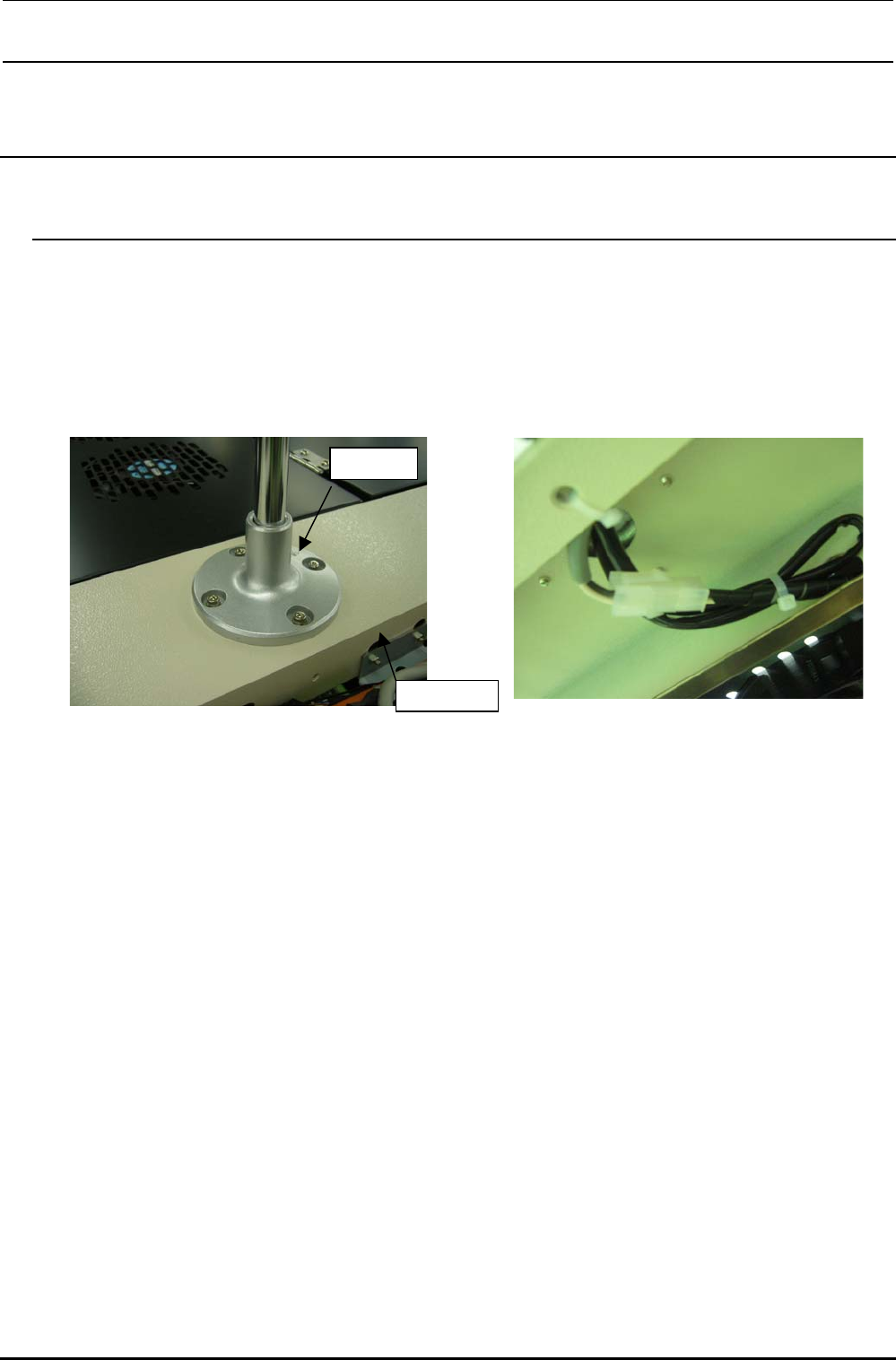

12-1. 信号灯
① 在①R 侧的保护罩 SU_U 上部的孔中插入信号灯。
用 SL6041092TN×4 处的定位螺钉在上侧进行固定。（图 12-1-1）
② 把信号灯的缆线插入孔中，信号灯固定后，为了不让电缆向下松垂，请在上侧用扎线束固定后再连接
插头。（图 12-1-2）
图 12-1-1
图 12-1-2
信号灯
护罩 SU_U
