Rev1.00 安装要领书 21 12-5. 供给器中转缆线 ① 一次换台 （选购品） 的场合， 把从被安装在一次更换的供给器线路板中出来的供给器中转缆线和空气 软管与主体保护罩的插头相连接。（各供给器） 图 12-5-1
Rev1.00
安装要领书
20
12-3. HOD（选购品）

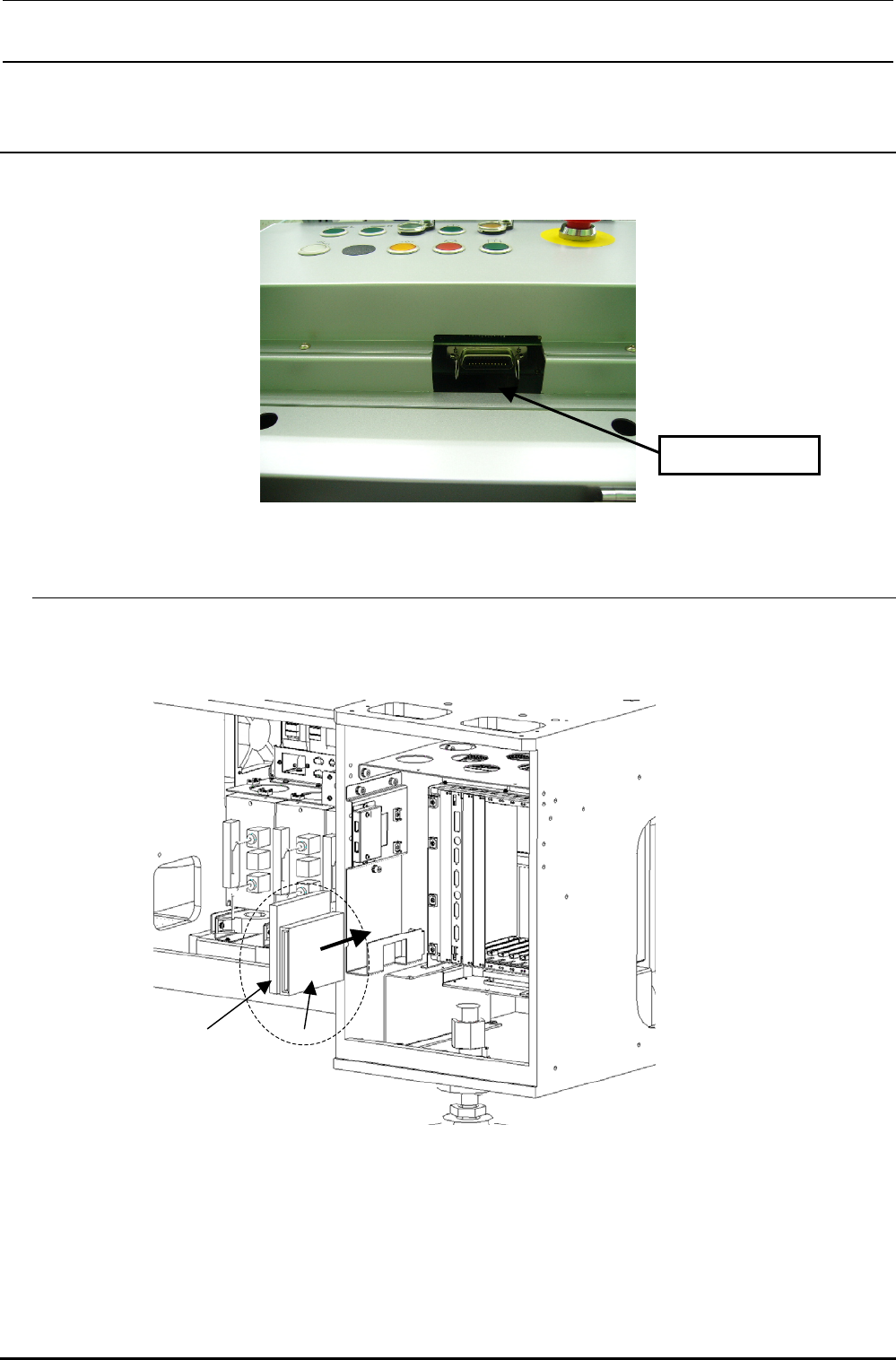

把下图位置的 HOD 用连接器连接到 HOD 主机上。
12-4. FD驱动器、CD驱动器（选购品）
打开主机前面中心的开闭保护罩，在底座向下旋转部图示位置安装①FD 驱动器、②CD-R/RW 驱动器，连
接电缆线。
HOD 用的连接器
① ②
Rev1.00
安装要领书
21
12-5. 供给器中转缆线

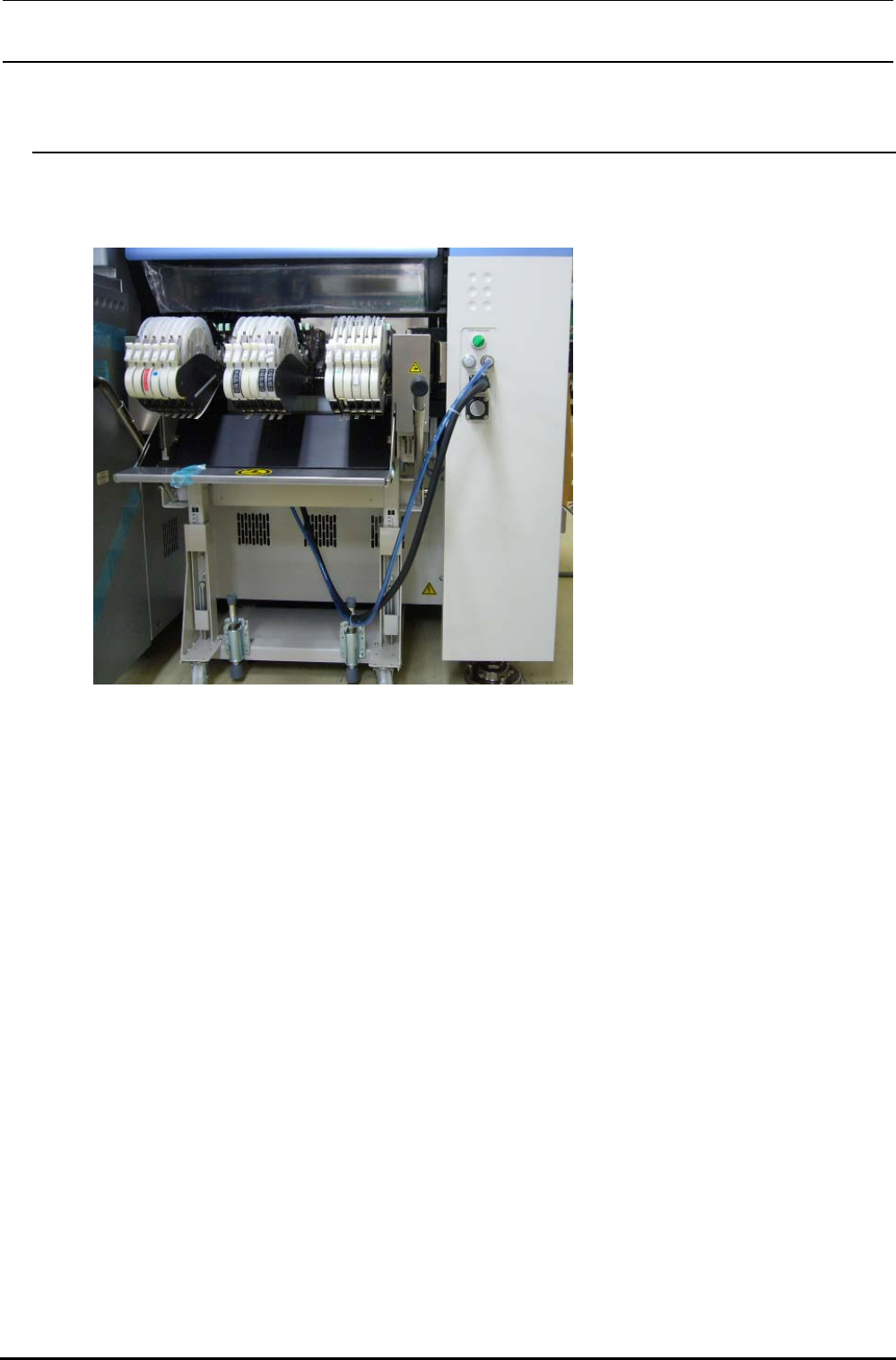

① 一次换台（选购品）的场合，把从被安装在一次更换的供给器线路板中出来的供给器中转缆线和空气
软管与主体保护罩的插头相连接。（各供给器）
图 12-5-1
Rev1.00
安装要领书
22
12-6. 芯片BOX的安装

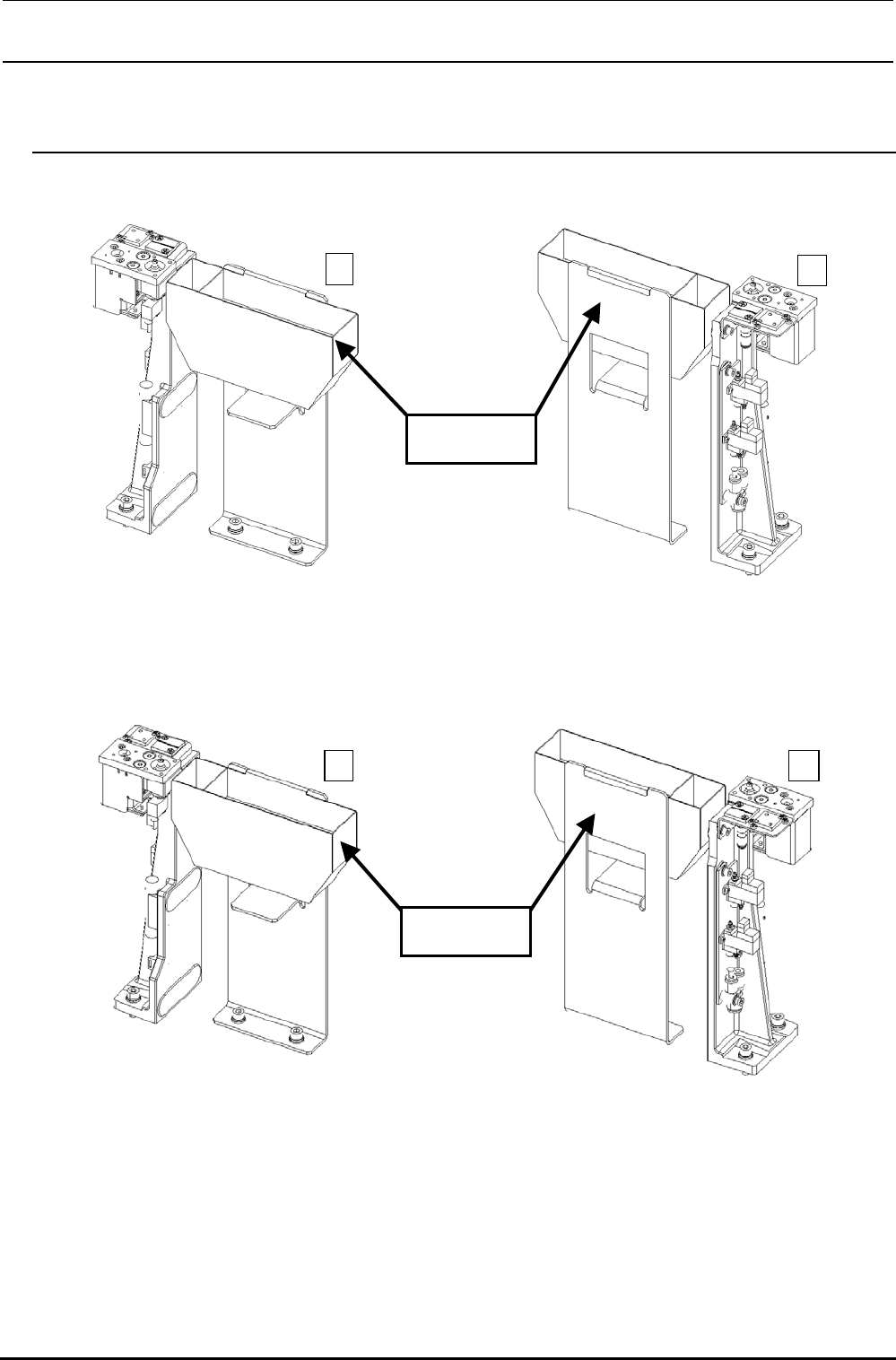

请把芯片 BOX 安装到下图所示的位置。
图 12-6-1 从前面看到的图
图 12-6-2 从后面看到的图
芯片 BOX
LF
RF
芯片 BOX
LR RR
