Rev1.00 安装要领书 23 13. 与外部装置的接口 ① 当主机装在线使用时，与其他装置连接的输出 （输入）用插头（ 14P ）。传送方向左→右时和右→左 时销子的位置如图 13-1-1 和图 13-1-2 所示。 ② 以太网连接口 图 13-1-1 主机左侧面 图 13-1-2 主机右侧面
Rev1.00
安装要领书
22
12-6. 芯片BOX的安装
请把芯片 BOX 安装到下图所示的位置。
图 12-6-1 从前面看到的图
图 12-6-2 从后面看到的图
芯片 BOX
LF
RF
芯片 BOX
LR RR
Rev1.00
安装要领书
23
13. 与外部装置的接口
① 当主机装在线使用时，与其他装置连接的输出（输入）用插头（14P）。传送方向左→右时和右→左
时销子的位置如图 13-1-1 和图 13-1-2 所示。
② 以太网连接口

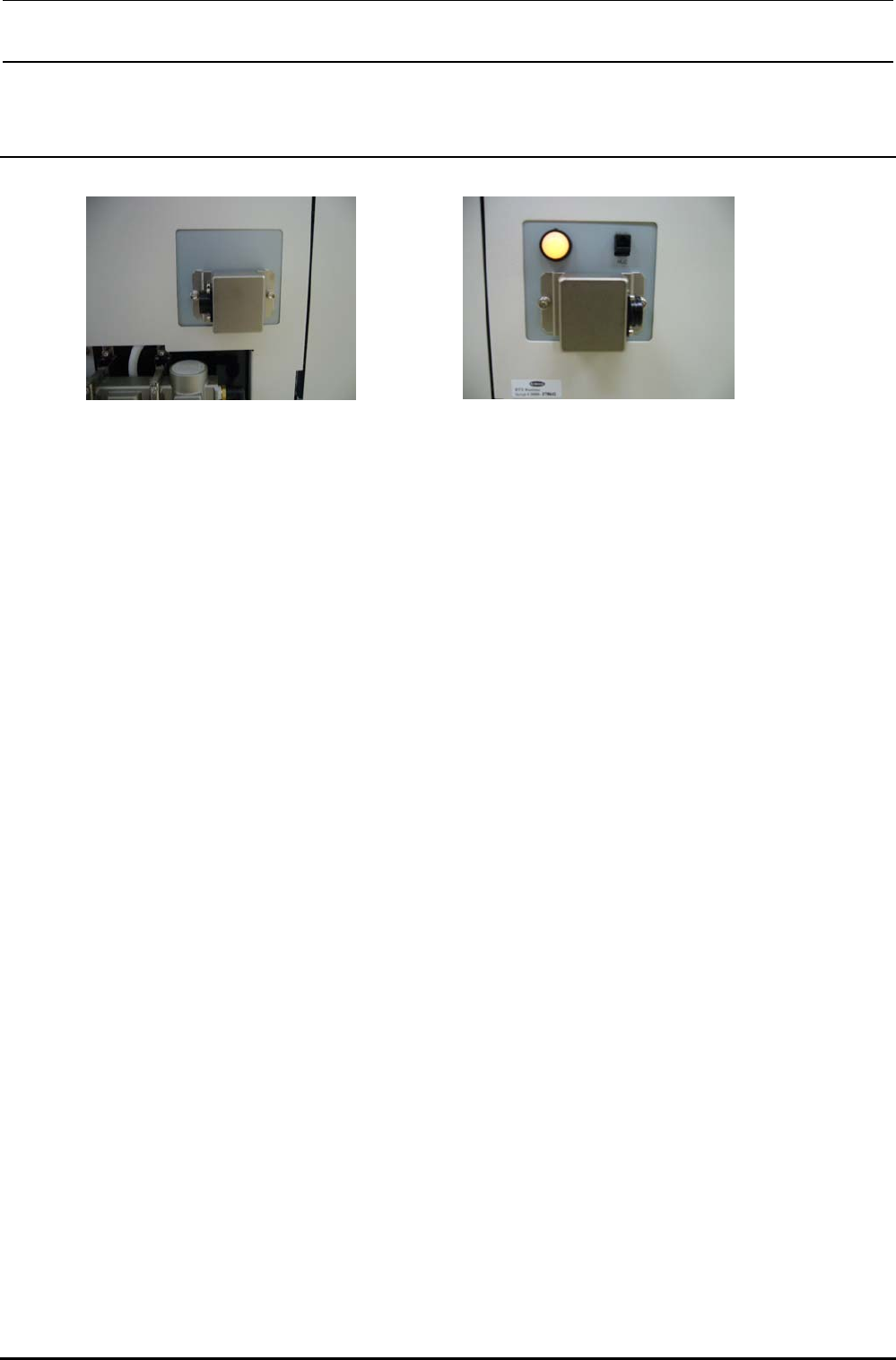

图 13-1-1 主机左侧面
图 13-1-2 主机右侧面
Rev1.00
安装要领书
24
表 13-1-1 主机正面左侧的插头表
信号名（传送方向右流动） 信号名（传送方向左流动） 使用插头
1 READY OUT ＋ READY IN ＋
2 READY OUT － READY IN － （GND）
3 BOAD AVAILABLE IN ＋ BOAD AVAILABLE OUT ＋
4 BOAD AVAILABLE IN － （GND） BOAD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C.
7 N.C. N.C.
8 N.C. N.C.
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
AMP
206043-1
电缆线侧
连接插头
206044-1
表 13-1-2 主机正面右侧的插头表
信号名（传送方向右流动） 信号名（传送方向左流动） 使用插头
1 READY IN ＋ READY OUT ＋
2 READY IN － （GND） READY OUT －
3 BOAD AVAILABLE OUT ＋ BOAD AVAILABLE IN ＋
4 BOAD AVAILABLE OUT － BOAD AVAILABLE IN － （GND）
5 N.C. N.C.
6 N.C. N.C.
7 N.C. N.C.
8 N.C. N.C.
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
AMP
206043-1
电缆线侧
连接插头
206044-1
