Rev1.00 安装要领书 25 预输出（输入）信号和板有效信号的接口电路如图 13-1-3 所示。 以 SMEMA 规格为准。 图 13-1-3 GND（24V） + ＋24Ｖ 3.3K 1/4W READY OUT ＋ BOAD AVAILABLE IN ＋ READY OUT － BOAD AVAILABLE IN － N.C. 1 2 3 4 5 14 READY IN ＋ BOAD AVAILABLE OUT ＋ READY …
Rev1.00
安装要领书
24
表 13-1-1 主机正面左侧的插头表
信号名（传送方向右流动） 信号名（传送方向左流动） 使用插头
1 READY OUT ＋ READY IN ＋
2 READY OUT － READY IN － （GND）
3 BOAD AVAILABLE IN ＋ BOAD AVAILABLE OUT ＋
4 BOAD AVAILABLE IN － （GND） BOAD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C.
7 N.C. N.C.
8 N.C. N.C.
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
AMP
206043-1
电缆线侧
连接插头
206044-1
表 13-1-2 主机正面右侧的插头表
信号名（传送方向右流动） 信号名（传送方向左流动） 使用插头
1 READY IN ＋ READY OUT ＋
2 READY IN － （GND） READY OUT －
3 BOAD AVAILABLE OUT ＋ BOAD AVAILABLE IN ＋
4 BOAD AVAILABLE OUT － BOAD AVAILABLE IN － （GND）
5 N.C. N.C.
6 N.C. N.C.
7 N.C. N.C.
8 N.C. N.C.
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
AMP
206043-1
电缆线侧
连接插头
206044-1
Rev1.00
安装要领书
25

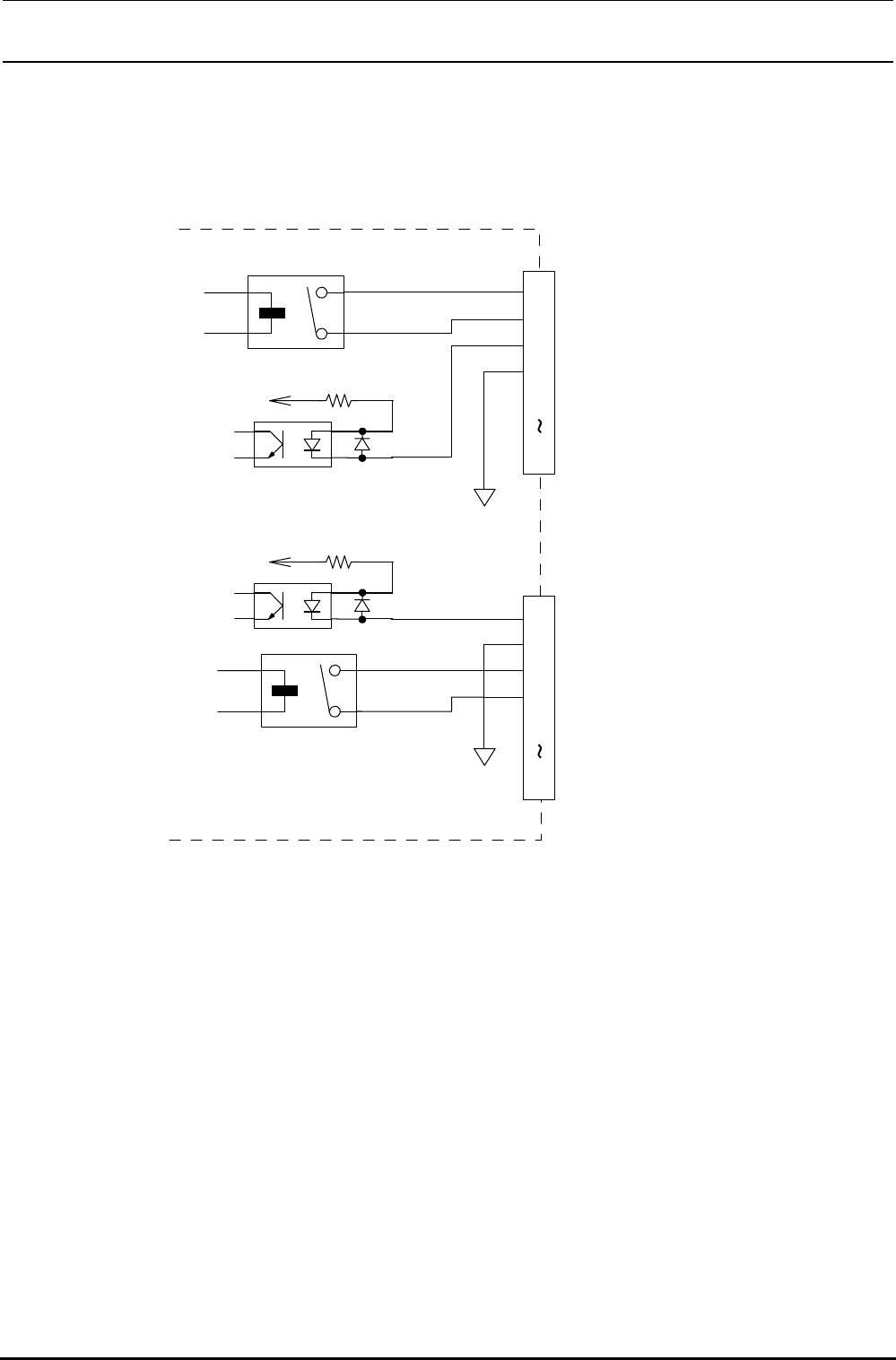

预输出（输入）信号和板有效信号的接口电路如图 13-1-3 所示。
以 SMEMA 规格为准。
图 13-1-3
GND（24V）
+
＋24Ｖ
3.3K 1/4W
READY OUT ＋
BOAD AVAILABLE IN ＋
READY OUT －
BOAD AVAILABLE IN －
N.C.
1
2
3
4
5
14
READY IN ＋
BOAD AVAILABLE OUT ＋
READY IN －
BOAD AVAILABLE OUT －
N.C.
1
2
3
4
5
14
＋24Ｖ
3.3K 1/4W
+
GND（24V）
Rev1.00
安装要领书
26
14. 主电源打开前的检查
＜程序＞
① 是否进行了贴片机主机的水平调整了吗?
② 传送轨道高度是否符合用户的规格要求?
③ 调节器的锁定螺母是否被牢牢地固定?
④ 是否正确地供给干燥空气?
⑤ 连接贴片机主机的电源线是否正确地连接?（电压是否正确?）
⑥ X 轴、贴装头、传送轨道等的传送用固定金属部件是否脱落?
⑦ 附属品是否正确地安装?
⑧ 外部装置是否正确地连接?
⑨ 各装置的轴是否可以用手动顺畅地转动?
• 手拿 X 轴的两端，前后是否可以顺畅转动?
• 手拿贴装板看看是否左右可以顺畅地移动?
• 用手指转动 Z 和 θ 轴堪堪是否可以顺畅地转动?
⑩ Y 轴伺服电动机的制动器已解除否？
15. 主电源打开后的检查
1) 真空泵回转方向的确认
请确认主电源打开后，真空泵是否是按照真空泵上面的箭头方向（向右旋转）回转的。
2） 请确认数字压力计 SW（正压）的数值是否是 0.5±0.05MPa，数字压力计 SW（真空）的数值是否 93kPa
左右。
箭头记载位置
