Rev. 1.00 安装要领书 1 1. 基本构成和各部分的名称 1-1. FX-3 ① 液晶显示器（触摸屏） ⑤ 空气调节器 ② 键盘 ⑥ 信号灯 ③ 鼠标 ⑦ 主开关 ④ 操作屏 注意 如果刚开封就发现机器有故障部位、 缺少零件等， 请拍下照片并记录下来。 索赔处理时可能需要提供。 ② ① ⑥ ② ④ ⑦ ⑤ • 前面中心部的开闭保护罩内侧 ③ ⑦ ③
Rev1.00
安装要领书
ii
12. 附属品的连接.............................................................................................................................................................. 18
12-1. 信号灯 ............................................................................................................................................................................................. 18
12-2. 键盘、鼠标的安装..................................................................................................................................................................... 19
12-3. HOD（选购品）.......................................................................................................................................................................... 20
12-4. FD驱动器、CD驱动器（
选购品） ..................................................................................................................................... 20
12-5. 供给器中转缆线.......................................................................................................................................................................... 21
12-6. 芯片BOX的安
装.......................................................................................................................................................................... 22
13. 与外部装置的接口.................................................................................................................................................... 23
14. 主电源打开前的检查............................................................................................................................................... 26
15. 主电源打开后的检查............................................................................................................................................... 26
16. 一次更换台（选购品）的高度调整.................................................................................................................. 27
16-1. 高度的调整方法.......................................................................................................................................................................... 27
Rev. 1.00
安装要领书
1

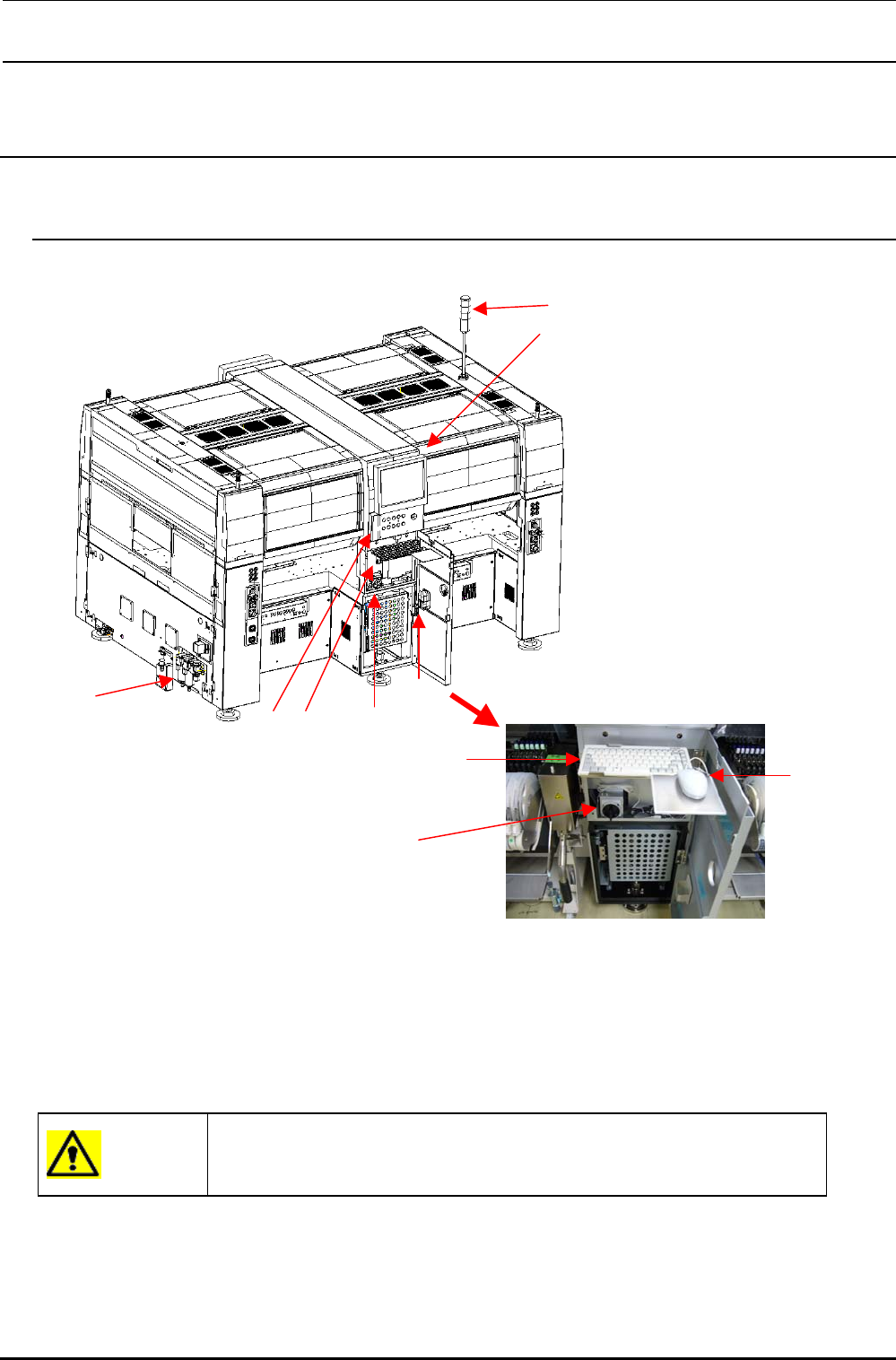

1. 基本构成和各部分的名称
1-1. FX-3
① 液晶显示器（触摸屏） ⑤ 空气调节器
② 键盘 ⑥ 信号灯
③ 鼠标 ⑦ 主开关
④ 操作屏
注意
如果刚开封就发现机器有故障部位、缺少零件等，请拍下照片并记录下来。
索赔处理时可能需要提供。
②
①
⑥
② ④ ⑦
⑤
•
前面中心部的开闭保护罩内侧
③
⑦
③
Rev1.00
安装要领书
2

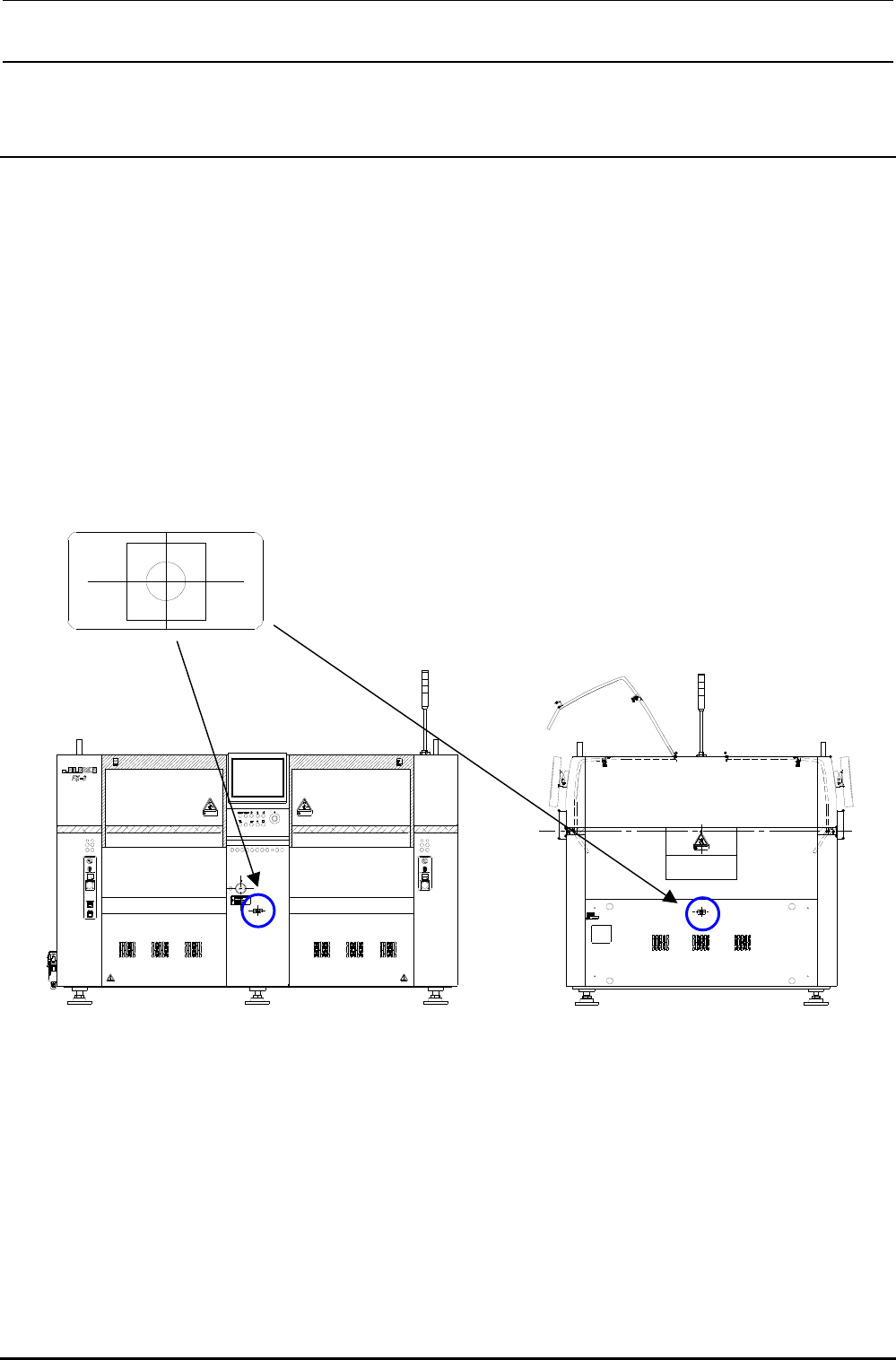

2. 主机的搬运方法
＜程序＞
用叉车移动时，请把叉车的爪从主机前方放入，确认叉车爪全部伸出主机的后方之后，再抬起移动。
＜注意＞
１. 用叉车移动时，请把货物重心标志放到叉车爪的中央位置。
（板条货架也同样。）
２. 请不要安装着视觉监视器、信号灯的状态用叉车移动主机。
（板条货架也同样。）
货物重心标志
