2 Sécurité
2.2 Signaux de danger
30 Manuel d'utilisation ASM ProcessLens 03/2021
2.2.4.13 Signal de danger – Côté de convoyeur sensible
Fig.24: Signal de danger – Côté de convoyeur sensible
[03110412-xx] (quantité par machine: 2)
Côté de convoyeur sensible
Les côtés de convoyeur sont hautement sen-
sibles et ne doivent pas être déplacés sans que
les freins aient été desserrés.
Déplacer les côtés sans desserrer les freins
peut provoquer des dommages irréparables sur
les côtés de convoyeur.
Voir fig. "Signaux de danger – convoyeur double" [}25]
2.2.4.14 Signal de danger - Goupilles de soutien 94 mm
Fig.25: Signal de danger - Goupilles de soutien 94 mm
[00368570-xx] (quantité par machine: 2)
Goupilles de soutien 94 mm
Risque de dommages aux circuits imprimés si
de mauvaises goupilles de soutien sont utili-
sées.
Voir fig. "Signaux de danger – convoyeur double" [}25]
2.2.4.15 Signal de danger - Danger d'enchevêtrement
Fig.26: Signaux de danger - Danger d'enchevêtrement
[03136855-xx] (quantité par machine: 5)
Danger dû à une bande en mouvement
S'introduire dans la machine peut provoquer
des blessures aux bras et aux mains par le
contact de la peau et des vêtements.
► Ne pas passer la main dans la machine
pendant qu'elle tourne.
Voir fig. "Signaux de danger – convoyeur double" [}25]
2.2.4.16 Signal de danger - Avertissement général/attention
Fig.27: Signal de danger - Avertissement général/atten-
tion [03079298-xx] (quantité par machine: 1)
Avertissement général/attention
Risque de dommages sur les pièces si le capot
est retiré!
Voir 2.2.3 "Signaux de danger sur le convoyeur" [}25]
2 Sécurité
2.3 Consignes de sécurité pour transporter la machine
Manuel d'utilisation ASM ProcessLens 03/2021 31
2.2.5 Autres signaux
2.2.5.1 Signal - Point de mise à la terre externe
Point de mise à la terre externe
Prière d'observer les directives portant sur les
composants SES du chapitre 2.8.
Signal - Avertissement général/attention [00359574-xx] (quantité par machine: 1)
Voir fig. "Vue frontale des signaux de danger" [}20]
2.2.5.2 Signal - Terre
Terre
Tous les points de terminaison de masse
doivent être reliés.
Signal - Terre sur divers emplacements
2.3 Consignes de sécurité pour transporter la machine
Utiliser un chariot élévateur à fourche portant la spécification suivante pour transporter la machine:
Longueur de la fourche: min. 1800 mm
Puissance de portage: min. 6000 kg
Largeur d'espace entre les deux
parties de la fourche:
min. 350 mm
AVERTISSEMENT
Risque de basculement
Si la spécification requise ne peut pas être appliquée au chariot élévateur, il y a un risque
que le chariot bascule lors du transport de la machine.
Le transport de la machine est décrit à la section 4.1 "Configuration de transport et de livrai-
son" [}59].
2 Sécurité
2.4 Consignes de sécurité pour manipuler la machine
32 Manuel d'utilisation ASM ProcessLens 03/2021
2.4 Consignes de sécurité pour manipuler la machine
2.4.1 Consignes de sécurité pour fermer les capots de protection
ATTENTION
Risque d'écrasement des mains si les capots de protection ne sont pas fermés cor-
rectement.
Pour éviter tout risque de blessures en fermant les capots de protection sur la machine,
l'opérateur doit instruire le personnel.
► Suivre les instructions de service suivantes concernant la manipulation des capots de
protection.

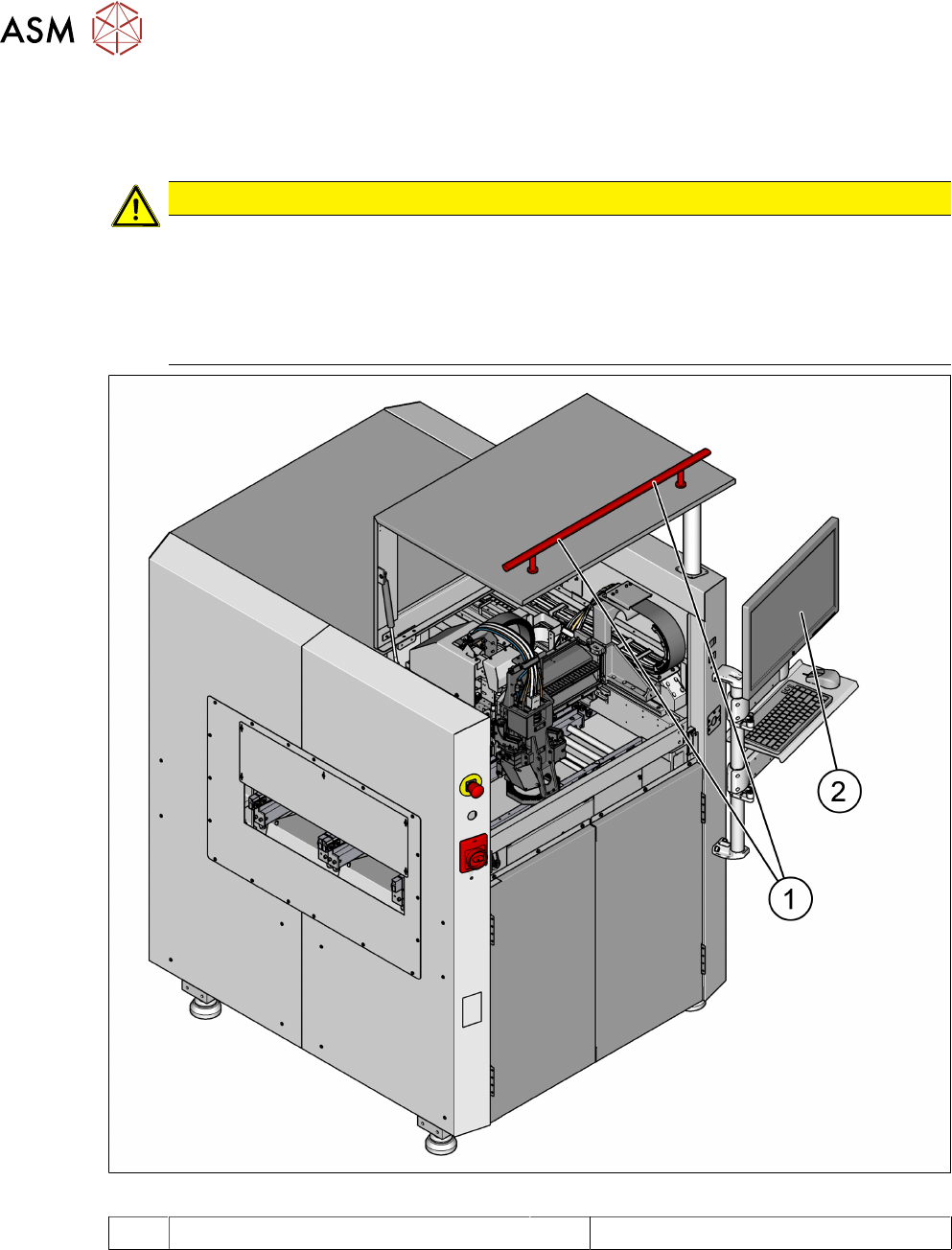

Fig.28: Consignes de sécurité pour fermer le capot de protection
1 Poignée 2 Moniteur
► Pour ouvrir ou fermer le capot de protection, toujours le saisir par la poignée (1).
► En fermant, ne pas passer la main dans l'espace entre le capot de protection et le panneau
de machine.
► En fermant le capot de protection, assurez-vous que l'espace dans lequel il pivote ne soit pas
obstrué et qu'aucune autre personne ne risque d'être blessée.
► Faire attention au moniteur (2) et s'assurer qu'il ne soit pas sur la trajectoire de la porte qui se
ferme, ce qui causerait des dommages irréversibles.
