2 Sécurité
2.4 Consignes de sécurité pour manipuler la machine
32 Manuel d'utilisation ASM ProcessLens 03/2021
2.4 Consignes de sécurité pour manipuler la machine
2.4.1 Consignes de sécurité pour fermer les capots de protection
ATTENTION
Risque d'écrasement des mains si les capots de protection ne sont pas fermés cor-
rectement.
Pour éviter tout risque de blessures en fermant les capots de protection sur la machine,
l'opérateur doit instruire le personnel.
► Suivre les instructions de service suivantes concernant la manipulation des capots de
protection.
Fig.28: Consignes de sécurité pour fermer le capot de protection
1 Poignée 2 Moniteur
► Pour ouvrir ou fermer le capot de protection, toujours le saisir par la poignée (1).
► En fermant, ne pas passer la main dans l'espace entre le capot de protection et le panneau
de machine.
► En fermant le capot de protection, assurez-vous que l'espace dans lequel il pivote ne soit pas
obstrué et qu'aucune autre personne ne risque d'être blessée.
► Faire attention au moniteur (2) et s'assurer qu'il ne soit pas sur la trajectoire de la porte qui se
ferme, ce qui causerait des dommages irréversibles.
2 Sécurité
2.4 Consignes de sécurité pour manipuler la machine
Manuel d'utilisation ASM ProcessLens 03/2021 33
2.4.2 Insertion d'un circuit imprimé dans le convoyeur d'entrée et le convoyeur de
sortie
AVERTISSEMENT
Risque de blessures aux mains lors de l'insertion d'un circuit imprimé dans le
convoyeur d'entrée
Lorsque vous insérez à la main le circuit imprimé dans le convoyeur d'entrée, vos mains
pourraient être prises dans le portique et subir des blessures dues à l'accès libre à la zone
de danger du portique.
Il est de la responsabilité de la compagnie de s'assurer que les convoyeurs d*entrée et de
sortie soient couverts afin d'empêcher que quelqu'un passe la main ou le bras dans ces
zones.
Tous les sous-groupes amont et aval (imprimante, automate de report, convoyeurs, etc.)
doivent prendre ces mêmes précautions.
2.4.3 Sécurité SES de la machine
Prière de consulter le chapitre 2.8 "Directives portant sur les composants SES" [}44].
2 Sécurité
2.5 Équipements de sécurité
34 Manuel d'utilisation ASM ProcessLens 03/2021
2.5 Équipements de sécurité
2.5.1 Capot de recouvrement, portes et capots de protection
La zone de déplacement est recouverte d'un capot de recouvrement amovible (1) situé à l'avant.
Le capot de recouvrement avant (1), les portes (2) et le capot arrière (3) servent de dispositifs de
protection qui empêchent tout accès non autorisé à l'intérieur de la machine. Le capot de recouvre-
ment avant accessible (1) et les portes avant (2) sont verrouillés ensemble. Le capot arrière est
fixé par des vis à six pans.
ATTENTION
Risque de blessures
Ne pas se tenir sur ou accéder de quelque manière que ce soit aux capots de recouvre-
ment et de protection.

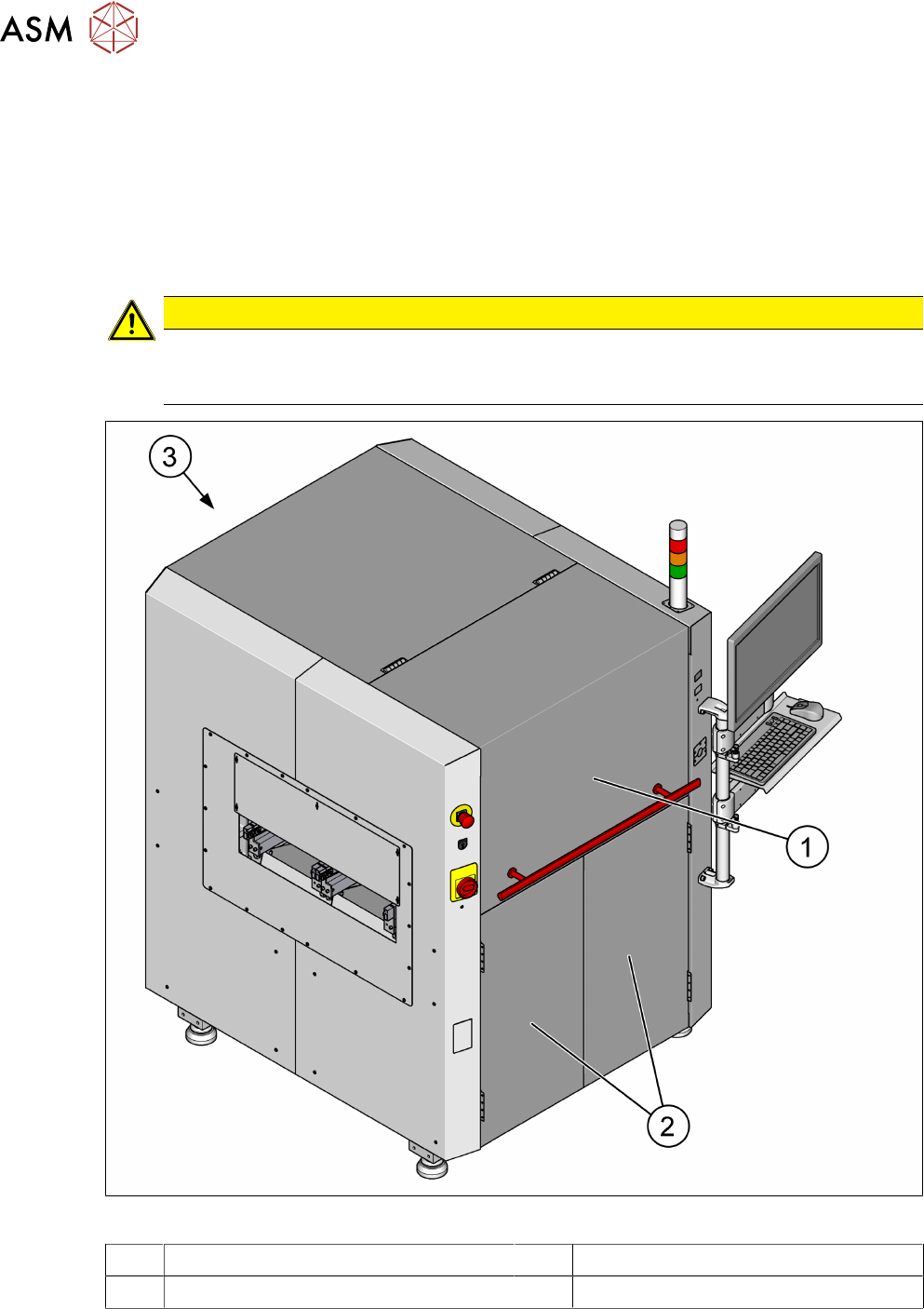

Fig.29: Capot de recouvrement, portes et capots de protection
1 Capot de recouvrement avant 2 Portes avant
3 Capot arrière
