3 Description de la machine
3.1 Aperçu des sous-groupes
Manuel d'utilisation ASM ProcessLens 03/2021 47
3 Description de la machine
3.1 Aperçu des sous-groupes
3.1.1 Aperçu des montages

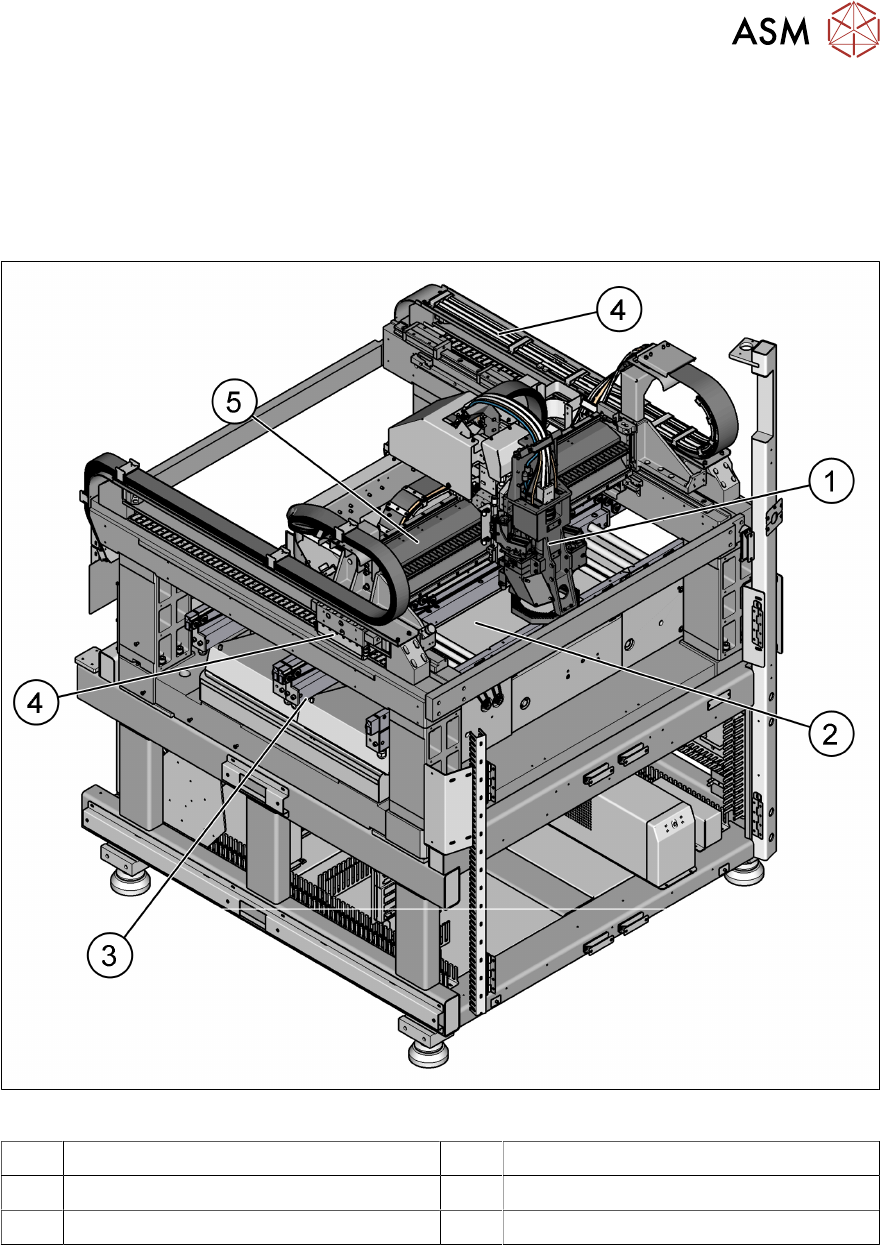

Fig.32: Aperçu des montages
1 Tête d'inspection 2 Table élévatrice
3 Montage de convoyeur de CI 4 Déplacement Y pour la tête d'inspection
5 Déplacement X pour la tête d'inspection
3 Description de la machine
3.1 Aperçu des sous-groupes
48 Manuel d'utilisation ASM ProcessLens 03/2021
3.1.2 Tête d'inspection

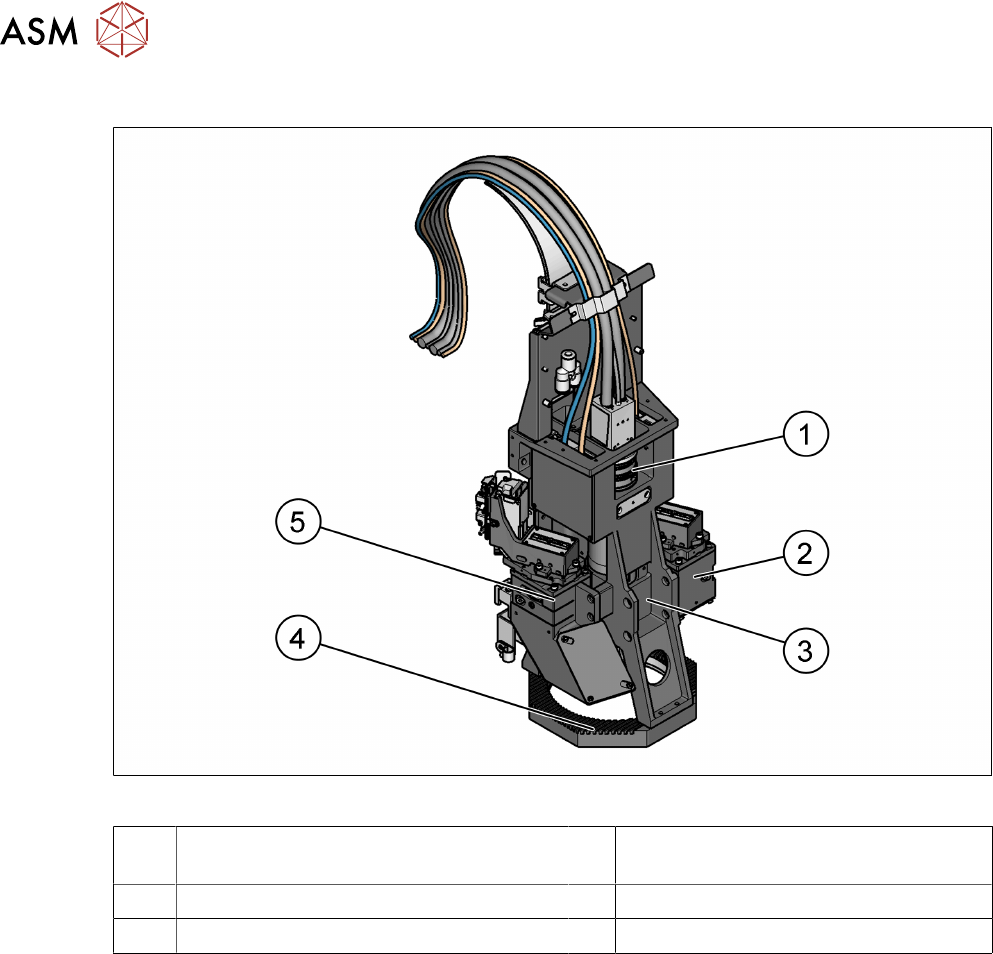

Fig.33: Tête d'inspection
1 Sous-groupe Images (caméra et pièce de
fixation de la lentille)
2 Source droite de lumière 3D
3 Bague de LED supérieure 4 Bague de LED inférieure
5 Source gauche de lumière 3D
3.1.2.1 Description
Le sous-groupe de tête optique, qui réside dans le sous-groupe de portique, effectue la fonction de
prise de vues sur laquelle les résultats d'inspection attendus sont donnés.
Le sous-groupe de tête optique est divisé en 2 parties, le sous-groupe Projecteur DLP et le sous-
groupe Image. Le DLP projette des franges de largeurs et de fréquences différentes sur le circuit
imprimé, et le sous-groupe Image saisit les images et le système reconstitue l'objet 3D en se ba-
sant sur les images qui ont été prises.
