3 Description de la machine 3.1 Aperçu des sous-groupes Manuel d'utilisation ASM ProcessLens 03/2021 51 3.1.5 Définition de la courbure du circuit imprimé C'est la courbure du circuit imprimé maximale admissibl…
3 Description de la machine
3.1 Aperçu des sous-groupes
50 Manuel d'utilisation ASM ProcessLens 03/2021
3.1.4 Montage de convoyeur simple

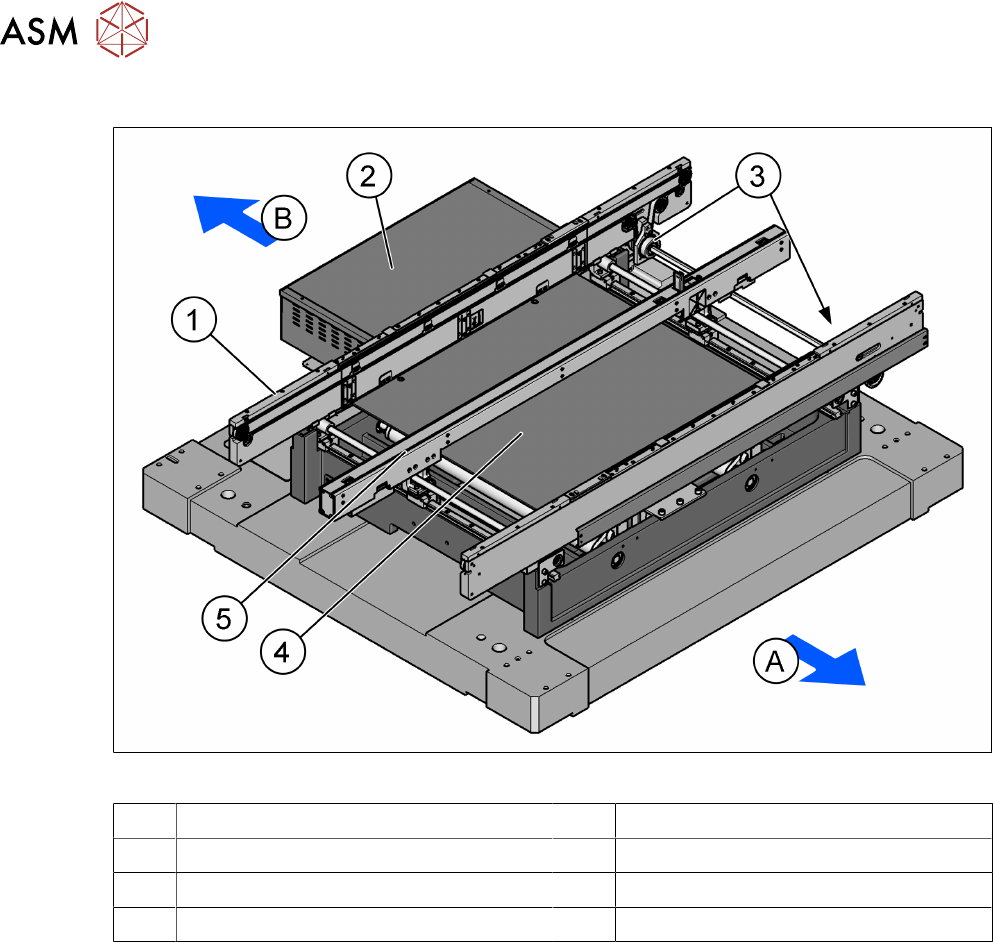

Fig.35: Convoyeur simple de circuit imprimé
A Côté avant de la machine B Côté arrière de la machine
1 Mâchoire du convoyeur arrière 2 Organe de commande de convoyeur
3 Rail avant fixe 4 Table élévatrice
5 Rail de butoir et de détecteurs
3.1.4.1 Description
Le convoyeur de CI est un convoyeur à une piste. La machine requiert une longueur de 1100 mm.
Les deux côtés ont une extension de 150 mm vers les convoyeurs amont et aval. Le convoyeur
standard est un rail fixé à l'avant et n'a qu'une seule table élévatrice sans tampon entrée/sortie. Il
existe une option d'extension de convoyeur pour augmenter la longueur du convoyeur à une seule
étape pour permettre de fixer une capacité code barres là où il n'y a pas de convoyeur amont.
La hauteur de convoyeur peut être sélectionnée sur la machine pour permettre aux machines
d'être intégrées dans des lignes ayant une hauteur de convoyeur de 900, 930 ou 950 mm. La hau-
teur standard est de 930 mm.
La communication entre les convoyeurs de CI de chaque machine s'effectue via l'interface SMEMA
ou IPC-HERMES-9852.
3 Description de la machine
3.1 Aperçu des sous-groupes
Manuel d'utilisation ASM ProcessLens 03/2021 51
3.1.5 Définition de la courbure du circuit imprimé
C'est la courbure du circuit imprimé maximale admissible pour le SPI pour être en état de mesurer
avec précision.

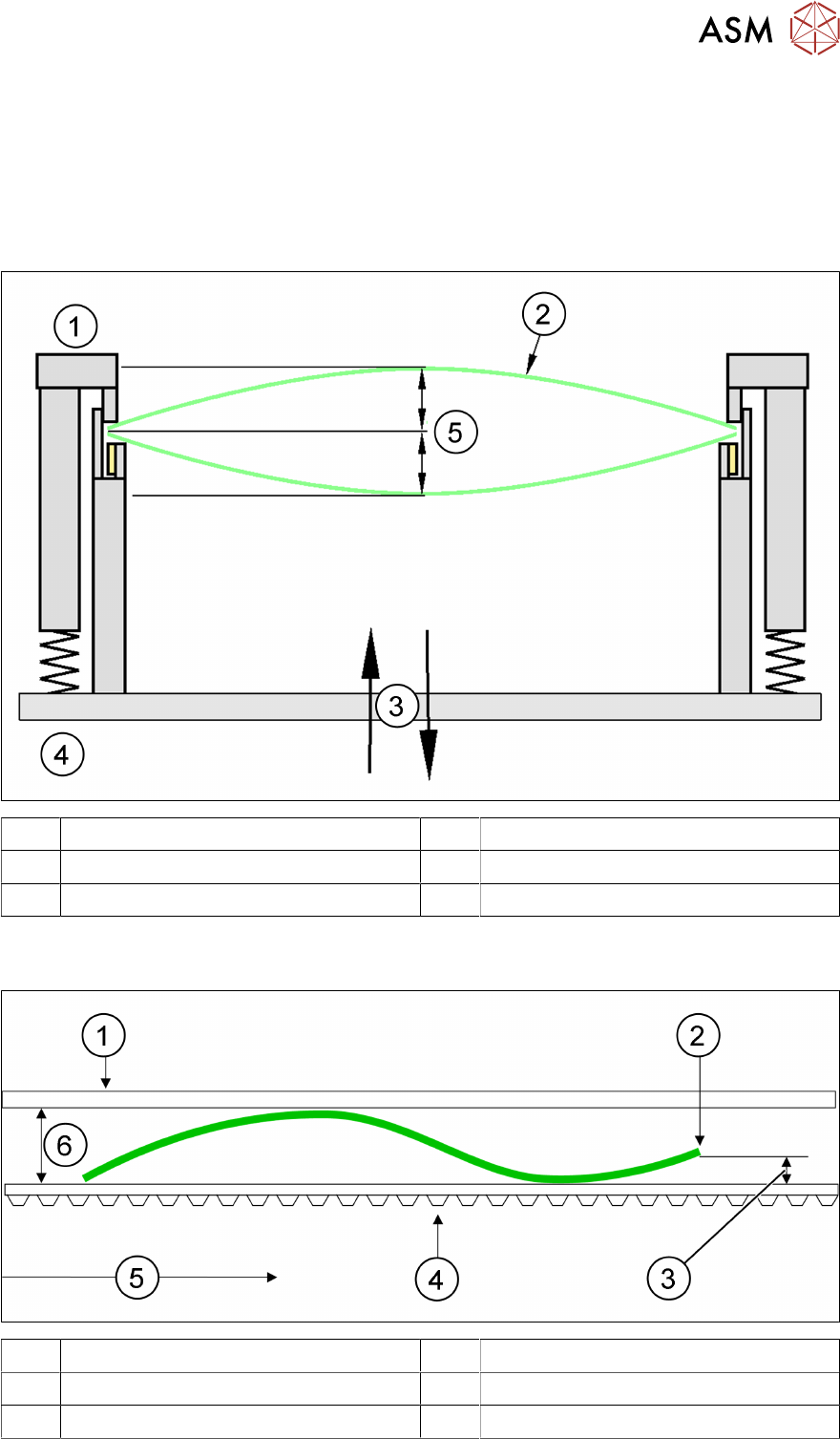

3.1.5.1 Courbure du circuit imprimé sur le convoyeur
Courbure du circuit imprimé par rapport à la direction de convoyage max. 1% du circuit imprimé
diagonale, mais sans dépasser ±5mm.
1 Arête fixe serrée solidement 2 Circuit imprimé
3 Dispositif de serrage amovible 4 Mâchoire du convoyeur
5 +/- 4,5 mm
Courbure du circuit imprimé dans le sens de transport + épaisseur des CI < 5,5 mm. Courbure de
l'arête du circuit imprimé max. 2,5 mm.
1 Arête fixe serrée solidement 2 Arête frontale du circuit imprimé
3 Max. 2,5 mm 4 Convoyeur
5 Sens de transport du circuit imprimé 6 5,5 mm
3 Description de la machine
3.1 Aperçu des sous-groupes
52 Manuel d'utilisation ASM ProcessLens 03/2021

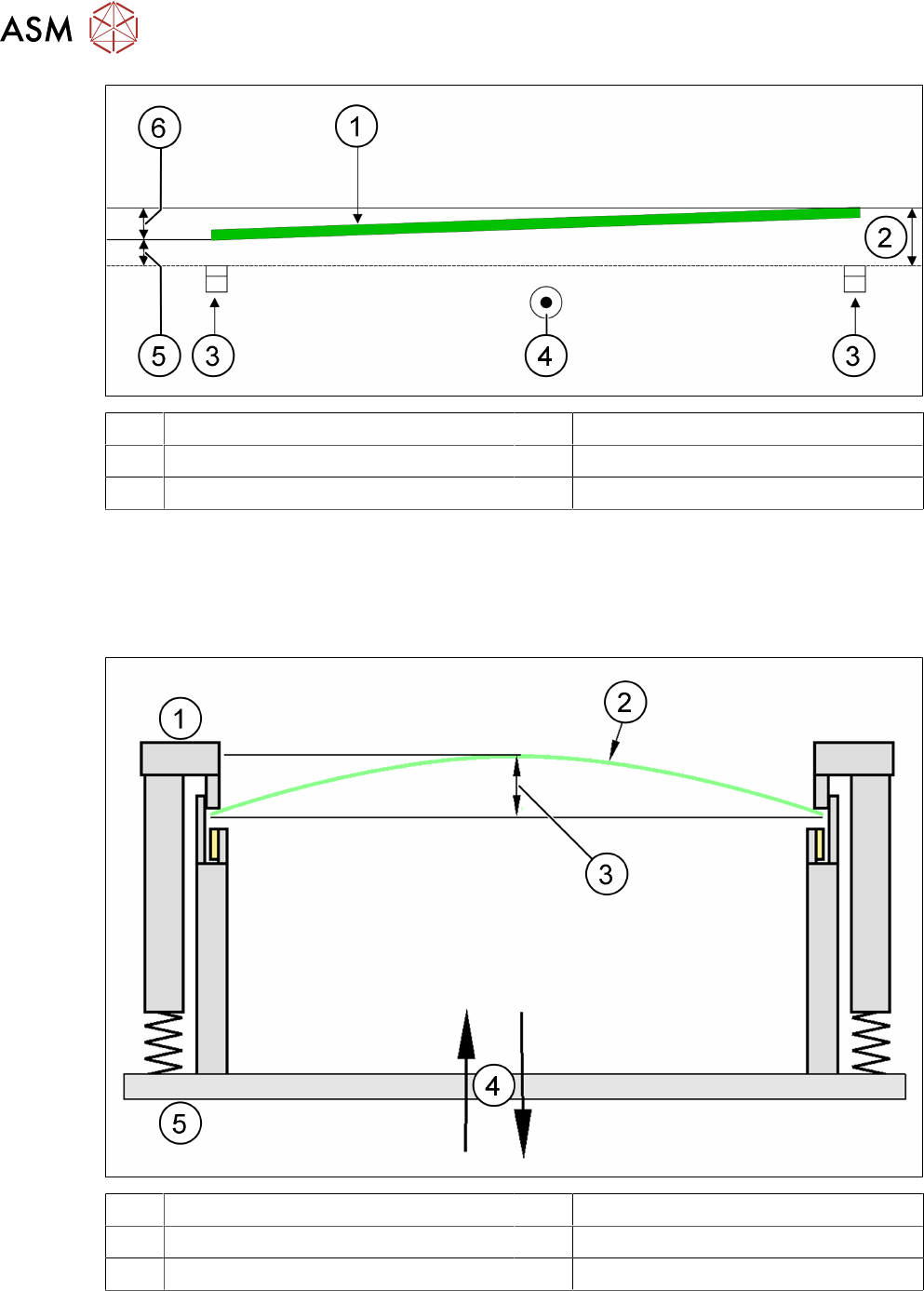

1 Arête frontale du circuit imprimé 2 Max. 2,5 mm
3 Mâchoire du convoyeur 4 Sens de transport du circuit imprimé
5 Max. 2,5 mm 6 Max. 3 mm
3.1.5.2 Courbure maximale du circuit imprimé admissible pendant le traitement du circuit
imprimé.
Il se produit une mesure et un traçage actifs de la courbure du circuit imprimé lors de l'inspection,
de sorte que les images demeurent très nettes, ce qui garantit la meilleure précision de mesure de
la hauteur sur le marché.
1 Arête fixe serrée solidement 2 Circuit imprimé
3 ≤ 2 mm 4 Dispositif de serrage amovible
5 Mâchoire du convoyeur
Courbure du circuit imprimé réduite, max. 4,5 mm
