4 Mise au point et mise en service 4.1 Configuration de transport et de livraison Manuel d'utilisation ASM ProcessLens 03/2021 61 4.1.4 Transport de la machine dans la caisse 4.1.4.1 Services Comme service spécial, …
4 Mise au point et mise en service
4.1 Configuration de transport et de livraison
60 Manuel d'utilisation ASM ProcessLens 03/2021
4.1.2 Contrôle d'une livraison
► Conserver la machine dans son emballage jusqu'à ce que la température ambiante ait été at-
teinte (minimum 4 heures). Sinon, il y a un risque de condensation.
► Contrôler la livraison pour détecter des dommages éventuels.
► Contrôler les détecteurs de chocs sur la caisse de transport.
► Déballer la machine et les accessoires et vérifier si la livraison est bien complète (note de li-
vraison de référence).
► Documenter les résultats dans le rapport d'installation / le protocole d'acceptation.
4.1.3 Configuration lors de la livraison
La machine est configurée comme suit lors de la livraison:
●
La piste du convoyeur est réglée sur une largeur de 210 mm. Ce réglage de largeur sera im-
portant lors du réglage fin de la machine.
●
Le clavier est débranché et démonté.
●
Le moniteur est démonté.
●
La tour lumineuse est démontée.
●
Tous les axes mobiles sont fixés avec des sécurités de transport.

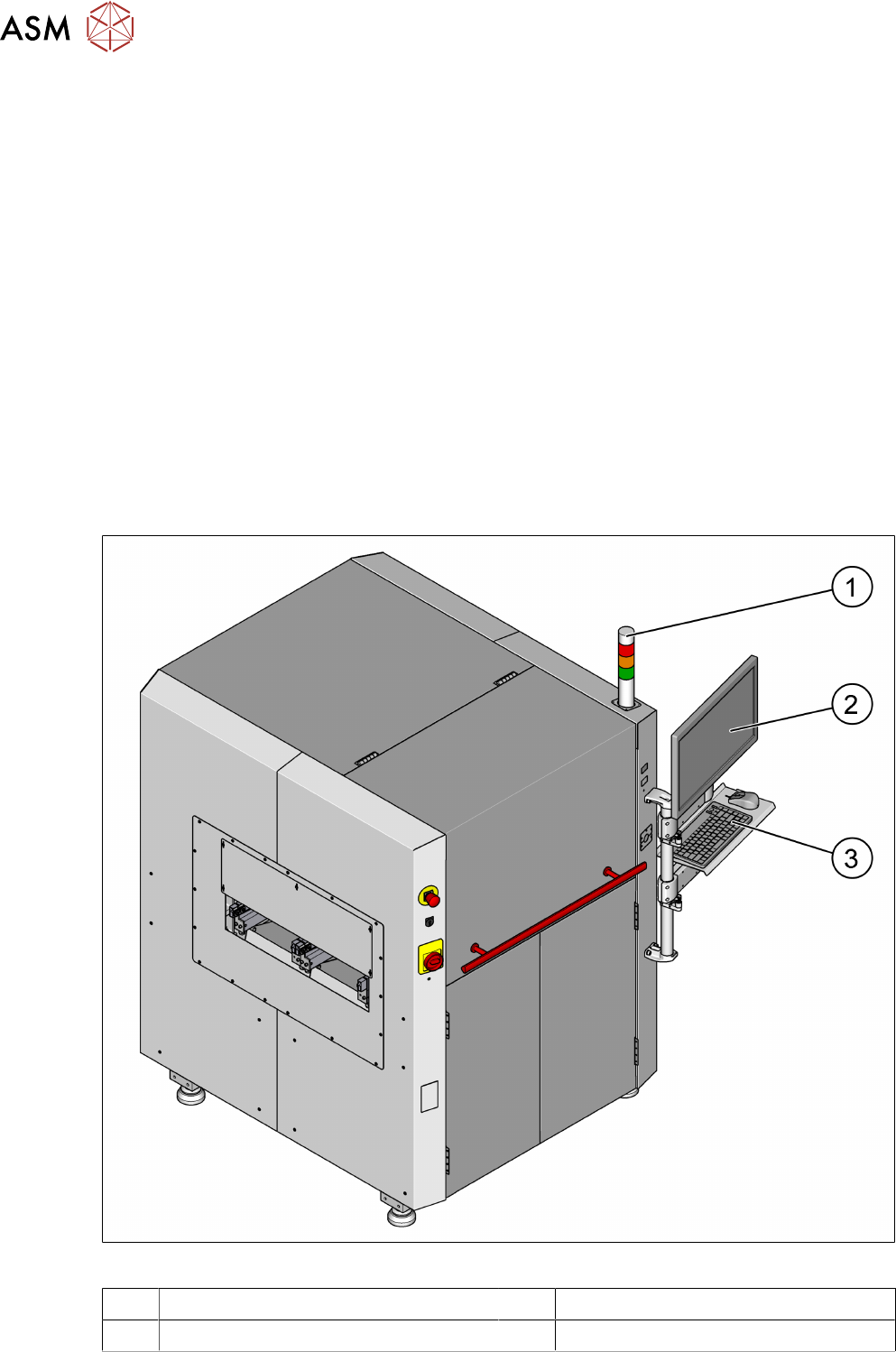

Fig.38: Configuration lors de la livraison
1 Tour lumineuse (démontée) 2 Moniteur (démonté)
3 Clavier (démonté)
4 Mise au point et mise en service
4.1 Configuration de transport et de livraison
Manuel d'utilisation ASM ProcessLens 03/2021 61
4.1.4 Transport de la machine dans la caisse
4.1.4.1 Services
Comme service spécial, ASM SMT Solutions offre de réaliser l'intégration complète de votre ASM
ProcessLens dans votre ligne de production. Avec notre expertise très étendue, et en utilisant les
bons outils et le bon équipement, nous pouvons garantir que le processus d'installation se déroule
sans encombre et efficacement. Cependant, cela va exiger de vous de clarifier à l'avance les as-
pects d'infrastructure et d'opérer tout changement nécessaire sur votre site de production.
Ayez bien présent à l'esprit que le moyen le plus sûr de transporter la machine est toujours dans
une caisse en bois, ou tout au moins sur la palette. Cela va empêcher tout dommage sérieux sur la
machine causé par les pieds entrant en collision avec des obstacles, par exemple.
4.1.4.2 Instructions de sécurité
AVERTISSEMENT
Risque de blessures
► Les régulations applicables de prévention des accidents concernant le transport de
marchandises lourdes doivent être respectées.
► Si vous n'utilisez pas le chariot élévateur spécifié à la section 4.1.4.3 "Moyens de
transport" [}61] pour transporter la machine, vous prenez le risque que la machine
bascule.
► En particulier, vous devez porter des chaussures de sécurité pour minimiser le risque
d'écrasement des pieds.
4.1.4.3 Moyens de transport
Pour transporter la machine sur une palette ou sur une caisse de transport, utiliser un chariot élé-
vateur à fourche portant la spécification suivante:
Longueur de la fourche min. 1800 mm
Puissance de levage min. 1000 kg
Distance entre les fourches avec des fourches parallèles
dans la direction du transport de circuit imprimé.
Environ 420 mm
4.1.4.4 Points d'attache du chariot élévateur sur la caisse ou la palette de transport
Positionner le chariot élévateur seulement aux points marqués (1) à la section 4.1.1.2 "Dimensions
de l'emballage d'expédition" [}59]. Nous recommandons de garder la caisse ou la palette avec
l'emballage pour un usage ultérieur.
AVERTISSEMENT
Risque de blessures
Si vous décidez quand même de transporter la machine sans caisse ni palette, vous DE-
VEZ suivre les instructions de service contenues dans la section suivante pour éviter de sé-
rieux dégâts sur votre machine.
4 Mise au point et mise en service
4.1 Configuration de transport et de livraison
62 Manuel d'utilisation ASM ProcessLens 03/2021
4.1.5 Transport de la machine sans caisse ni palette
4.1.5.1 Instructions de sécurité
AVERTISSEMENT
Risque de blessures
► Les régulations applicables de prévention des accidents concernant le transport de
marchandises lourdes doivent être respectées.
► En particulier, vous devez porter des chaussures de sécurité pour minimiser le risque
d'écrasement des pieds.
► Lire cette section en entier avant de transporter la machine pour éviter de sérieux dé-
gâts.
► Lorsque vous transportez la machine, assurez-vous que les pieds ne touchent pas le
sol. Si ce n'est pas le cas, les pieds vont traîner et racler le sol et entrer en collision
avec des obstacles. Cela pourrait endommager la spire du montant de la machine
dans le cadre de machine.
4.1.5.2 Moyens de transport
Utiliser un chariot élévateur à fourche portant la spécification suivante pour transporter la machine:
Longueur de la fourche min. 1800 mm
Puissance de levage min. 1000 kg
Distance entre les fourches avec des fourches parallèles
dans la direction du transport de circuit imprimé.
Environ 420 mm
