Ref No. Remark s R 1 Q'ty 71-A 塗布ヘ ッ ド:N P M DI SP EN S ER H E AD :NP M ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット品 番 Kit Name キット名称 N610157748AA Part Nam e 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PLATE 1 …

100%1 / 646
71-A
塗布ヘッド:NPM
DISPENSER HEAD:NPM

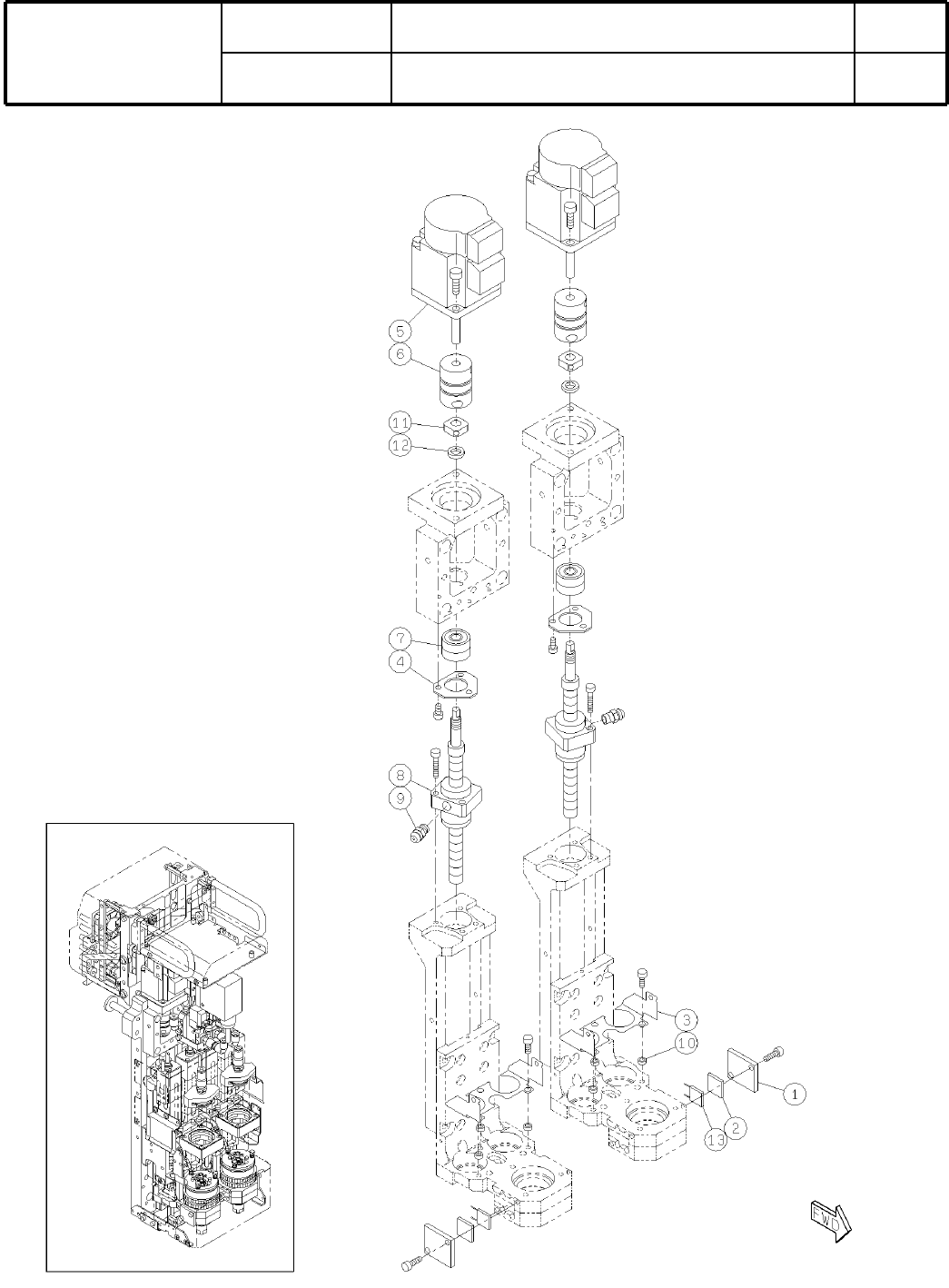

パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610157748AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O241
( KN610157748AA-01-1 )
Ref
No.
Remarks
R
1
Q'ty
71-A
塗布ヘッド:NPM
DISPENSER HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610157748AA
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210186139AA
BRACKET
2
2 N210130912AB
BRACKET
2
3 N210108910AD
BRACKET
2
4 N210115252AC
SPRING
2
5 N210151943AA
COVER
1
6 N210130921AC
BRACKET
2
7 N210115274AC
COVER
2
8 N210130924AB
SPACER
2
9 N510030907AA CB-340E
SPACER
2
10 N510021405AA CB-318E
STEEL-BALL
2
11 KXF04BQAA00 2mm
GREASE-NIPPLE
2
12 N560PB10-081 PB107 Type
LINEAR-WAY
2
13 N510054525AA 2SRS12MQZUUC1S+125LPM(02298108K010)
O-RING
4
14 N5541AP4 P4 1-type A
BOLT
2
15 N510017331AA
Hexagon socket head cap screw M3X45-10.9 A2J (Trivalent)
STEEL-BALL
2
16 N506D3K 3mm
SPACER
6
17 KXF0DXB2A00 CU-303
BOLT
2
18 N510017320AA
Hexagon socket head cap screw M3X22-10.9 A2J (Trivalent)
O242
--
( KN610157748AA-01-1 )
71-B
塗布ヘッド:NPM
DISPENSER HEAD:NPM
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610157748AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
O243
