Instrucciones de uso SIPLACE HS-50 4 Funciones de colocar
Versión de software SR.501.xx Edición 12/99 ES 4.2 Visualización de errores
139
t IIt
El sistema de diagnóstico no está a disposición en la presente versión de software. 4
4.2.2 Visualización "Error de pista"
4
Fig. 4.2 - 1 Visualización "Error de pista"
4.2.2.1 Significado de los registros en la tabla de "Error de pista"
– N°
En esta columna está registrado el número del error respectivo.
– Nombre de componente
Aquí está registrado el nombre del componente para el cual se presentó el error.
– #Mesa
En esta columna está registrado el número de la mesa en la cual esta equipado el corres-
pondiente componente.
– Pta Cp Nv
Aquí esta registrado el número de la pista y del compartimiento de transporte para el corres-
pondiente componente.
4 Funciones de colocar Instrucciones de uso SIPLACE HS-50
4.2 Visualización de errores Versión de software SR.501.xx Edición 12/99 ES
140
t IIt
El registro para "Nv" no es importante para máquinas del tipo SIPLACE HS-50
(solamente es válido para máquinas automáticas con cambiador wafflepack).
– Seg
Aquí está registrado el número del segmento con el cual fue dotado el componente.
–
CE
En esta columna se visualiza cuántas veces se ha presentado el respectivo error hasta el mo-
mento actual.
– Texto
En esta columna se describe el error presentado.
4.2.3 Visualización "Error de pista - mesa X"
4

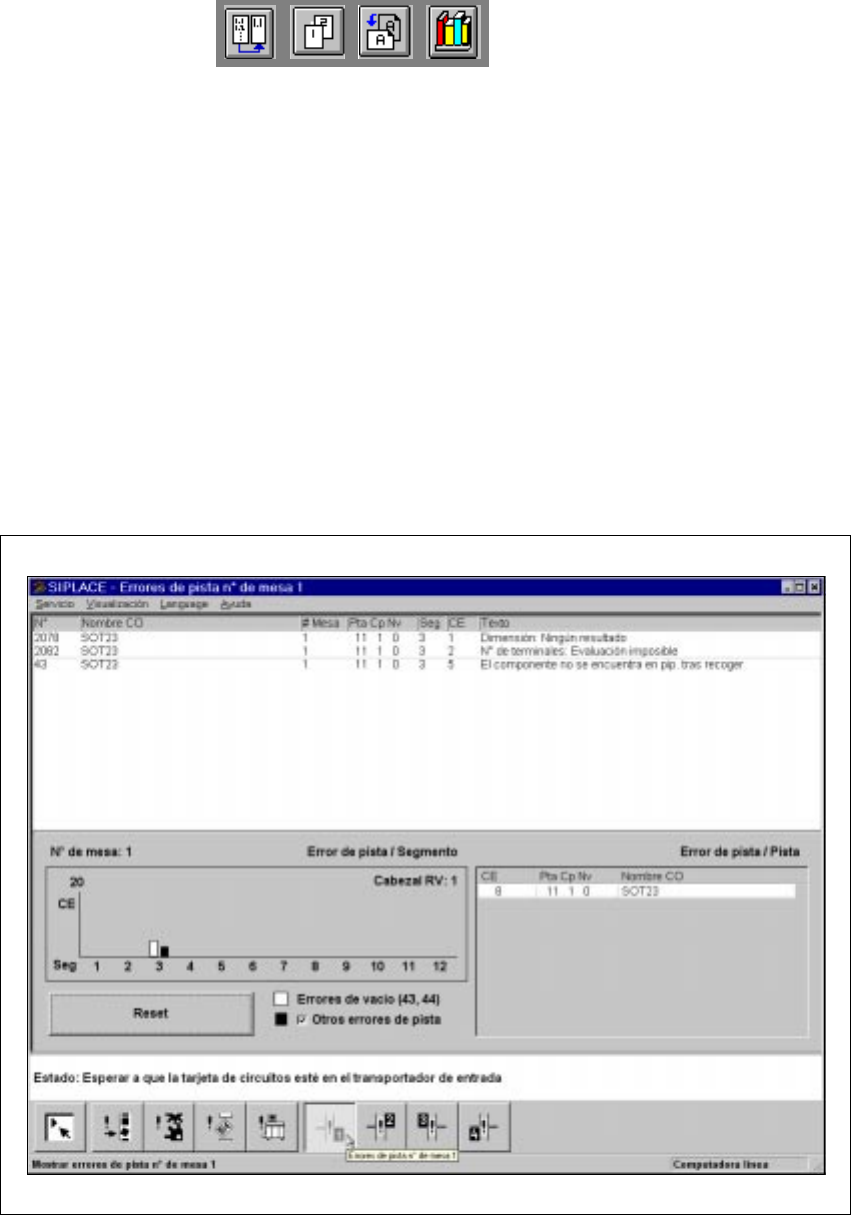

Fig. 4.2 - 2 Visualización "Error de pista - mesa X"
Una vista general sobre los errores de pista está contenida en el menú "Visualización - Errores
de pista". En el menú "Errores de pista - mesa X" los errores se separan además según las posi-
ciones 1 - 4. Todos los errores de pista con excepción del error "pista vacía" se toman en esta
Instrucciones de uso SIPLACE HS-50 4 Funciones de colocar
Versión de software SR.501.xx Edición 12/99 ES 4.2 Visualización de errores
141
t IIt
lista, se suman y clasifican según el número de segmento, y se visualizan en el diagrama de
barras "Errores de pista/Segmento". 4
Los errores de vacío 43 y 44 se representan como barras de color blanco, los demás errores
como barras negras. Si se desea pueden suprimirse las barras de error de color negro. 4
Al llenarse las pistas o las posiciones
no
se borran los errores de pista. Con el botón "Reposicio-
nar" pueden borrarse los errores de pista. Al cargar un nuevo setup se reposiciona el contador.4
Para colocar a disposición datos de importancia para el análisis de errores, en la tabla están cla-
sificadas las pistas en frecuencia descendente de error, al lado del diagrama de barras "Errores
de pista/pista". 4
4.2.4 Visualización "Error de máquina"
4

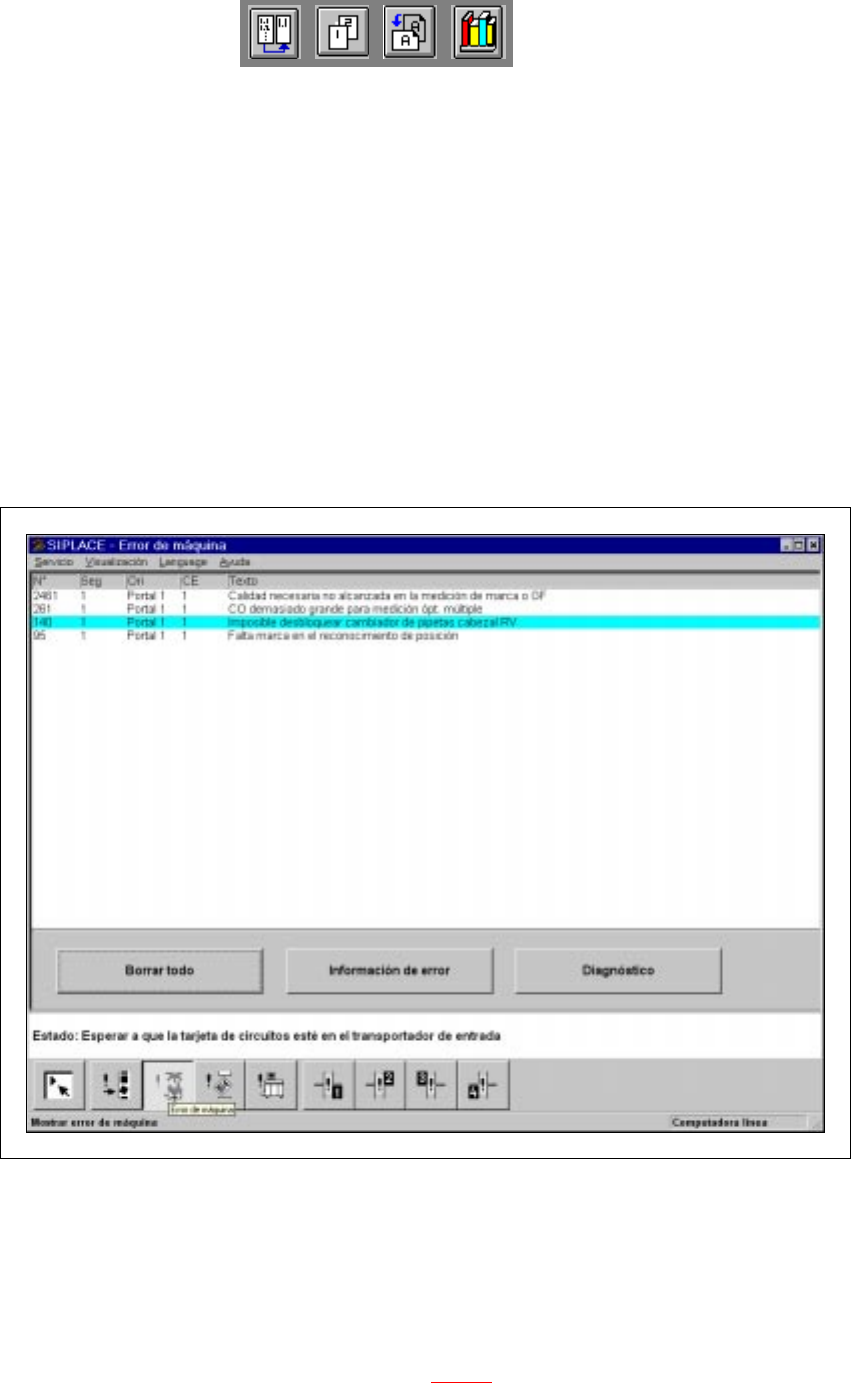

Fig. 4.2 - 3 Visualización "Errores de máquina"
4.2.4.1 Significado de los registros en la tabla de "Errores de máquina"
– N°
Número de error del error respectivo
– Seg
Número del segmento (ver también el aparte 4.2.2.1
)
