4 Funciones de colocar Instrucciones de uso S IPLACE HS-50 4.2 Visualización de erro res Versión de software SR.501.x x Edición 12/9 9 ES 142 t I I t Ori Denominac ión abre viada de l rem itente del error (p.ej. "MC…
Instrucciones de uso SIPLACE HS-50 4 Funciones de colocar
Versión de software SR.501.xx Edición 12/99 ES 4.2 Visualización de errores
141
t IIt
lista, se suman y clasifican según el número de segmento, y se visualizan en el diagrama de
barras "Errores de pista/Segmento". 4
Los errores de vacío 43 y 44 se representan como barras de color blanco, los demás errores
como barras negras. Si se desea pueden suprimirse las barras de error de color negro. 4
Al llenarse las pistas o las posiciones
no
se borran los errores de pista. Con el botón "Reposicio-
nar" pueden borrarse los errores de pista. Al cargar un nuevo setup se reposiciona el contador.4
Para colocar a disposición datos de importancia para el análisis de errores, en la tabla están cla-
sificadas las pistas en frecuencia descendente de error, al lado del diagrama de barras "Errores
de pista/pista". 4
4.2.4 Visualización "Error de máquina"
4
Fig. 4.2 - 3 Visualización "Errores de máquina"
4.2.4.1 Significado de los registros en la tabla de "Errores de máquina"
– N°
Número de error del error respectivo
– Seg
Número del segmento (ver también el aparte 4.2.2.1
)
4 Funciones de colocar Instrucciones de uso SIPLACE HS-50
4.2 Visualización de errores Versión de software SR.501.xx Edición 12/99 ES
142
t IIt
Ori
Denominación abreviada del remitente del error
(p.ej. "MC1", cuando el error se presentó en el portal 1)
– CE
Contador de errores (ver también el aparte
4.2.2.1
)
– Texto
Descripción del error respectivo
4.2.5 Visualización "Error de transporte"
4

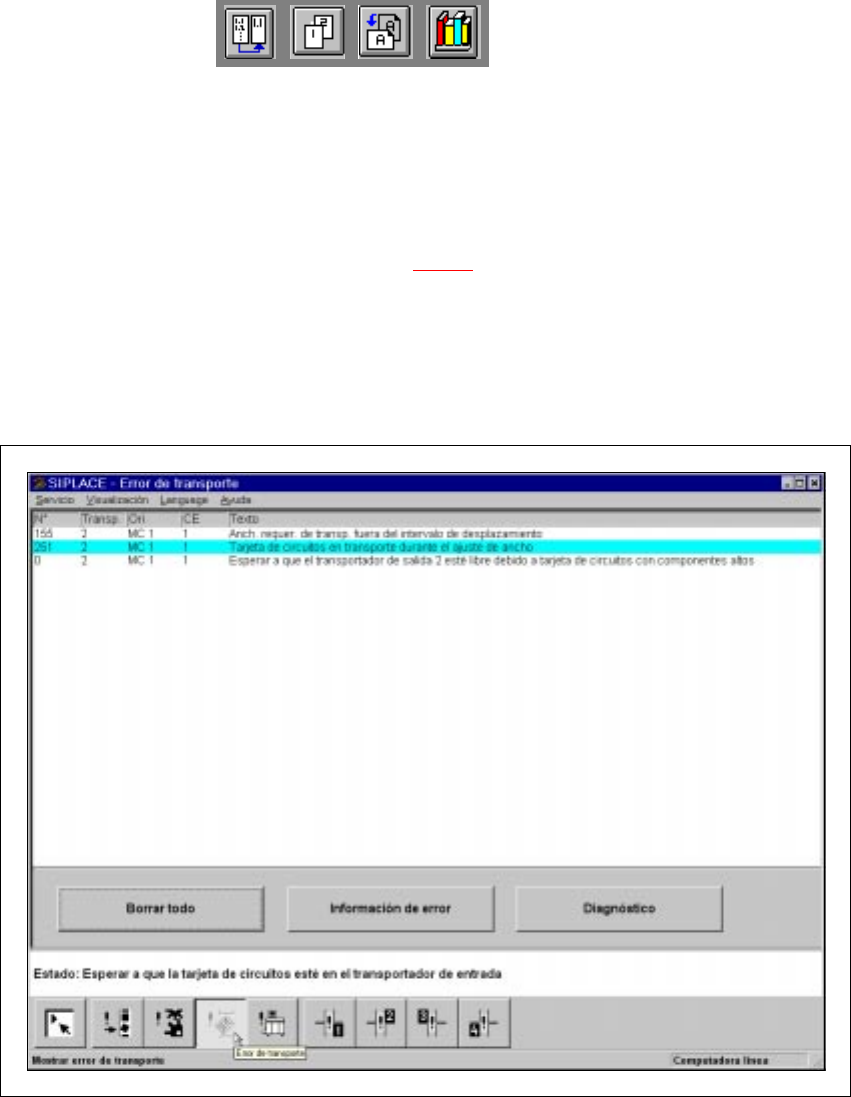

Fig. 4.2 - 4 Visualización "Error de transporte"
4.2.5.1 Significado de los registros en la tabla de "Error de transporte"
– N°
Número de error del error respectivo
– Transp
Aquí está registrado el número de transporte, en el cual se presentó el error.
1 = Transporte 1 (transporte estándar o pista de transporte derecha en el transporte doble)
2 = Transporte 2 (pista de transporte izquierda en el transporte doble)
Instrucciones de uso SIPLACE HS-50 4 Funciones de colocar
Versión de software SR.501.xx Edición 12/99 ES 4.2 Visualización de errores
143
t IIt
– Ori
Denominación breve del remitente del error
– CE
Contador de errores (ver también aparte
4.2.2.1
)
– Texto
Descripción del error respectivo
4.2.6 Visualización "Errores generales"
4
Fig. 4.2 - 5 Visualización "Errores generales"
4.2.6.1 Significado de los registros en la tabla de "Errores generales"
– N°
Número de error del error respectivo
– Info 1 / Info 2
Se utiliza solamente para objetos internos de la empresa Siemens.
– Ori
Denominación breve del remitente del error
