INDICACION
Si en esta columna esta registrado el carácter "-", significa que para el respectivo compo-
nente no se ha preestablecido ningún código de barras y por lo tanto con la opción "control
de setup con código de barras" activa tampoco es posible un "Llenado" manual de la pista
correspondiente (ver aparte
4.3.1.5
). 4
4
4.3.1.2 Funciones en la visualización "Pistas vacías"
Mesa 1 4
Confirmación de que todas las pistas de la mesa 1 están llenas (completas). 4
Mesa 2 4
Confirmación de que todas las pistas de la mesa 2 están llenas. 4
Pista seleccionada 4
Confirmación de que el alimentador en la pista seleccionada de la mesa 1 ó 2 está lleno. 4
Mesa 3 4
Confirmación de que todas las pistas de la mesa 3 están llenas. 4
Mesa 4 4
Confirmación de que todas las pistas de la mesa 4 están llenas. 4
Pista seleccionada 4
Confirmación de que el alimentador en la pista seleccionada de la mesa 3 ó 4 está lleno. 4
4
4.3.1.3 "Llenado" de pistas vacías
Å Seleccione en la tabla el registro para la pista que debe confirmarse como "Llena". En la tabla
la línea seleccionada está marcada en color azul claro y el botón "Pista seleccionada" se ac-
tiva.
Å Haga clic en el botón Pista seleccionada cuando el alimentador en esta pista está lleno con
componentes.
La pista se considera llena y el registro se borra de la lista de pistas vacías.
El botón "Pista seleccionada" se desactiva.
4 Funciones de colocar Instrucciones de uso SIPLACE HS-50
4.3 Alimentador Versión de software SR.501.xx Edición 12/99 ES
148
t IIt
4.3.1.4 Llenar todas las pistas vacías de una mesa
Å Haga clic en el botón para la mesa que debe confirmarse como "Llena" p.ej. Mesa 1.
Todas las pistas de esta mesa se consideran llenas y los correspondientes registros para las
pistas vacías en esta mesa se borran de la lista de pistas vacías.
El botón para la mesa se desactiva.
4.3.1.5 Llenar pista vacía con la opción "control de setup con código de barras" activa
Cuando la opción "Control de setup con código de barras" está activa, pueden confirmarse como
"Llenas" pistas vacías normalmente sólo de la forma descrita en el aparte
4.3.1.5
.
Una excepción son las pistas en las que están equipados componentes sin
código de barras de
componente. Aquí es también posible un "Llenado" manual con la opción "Control de setup con
código de barras" activo. 4
Å Seleccione en la tabla (ver Fig.
4.3 - 2
) el registro para una pista vacía ocupada con compo-
nentes sin
código de barras (ver la indicación en la página
147
).
El botón "Pista seleccionada" se activa.
Å Haga clic en el botón Pista seleccionada cuando el alimentador está lleno en esta pista.
El botón "Pista seleccionada" se desactiva
Instrucciones de uso SIPLACE HS-50 4 Funciones de colocar
Versión de software SR.501.xx Edición 12/99 ES 4.3 Alimentador
149
t IIt
4.3.2 Visualización "Omitir componentes"
Con la ayuda de la función "Omitir componentes" pueden excluirse de la colocación componentes
de forma selectiva en pistas seleccionadas.
Esto es p.ej. necesario cuando en la entrada de la primera tarjeta de circuitos de un nuevo sector
desea comprobar la colocación. Los componentes colocados en "Omitir componentes" son igno-
rados en la colocación de las tarjetas de circuitos en todas las pistas en las que están equipados.
Las tarjetas de circuitos dotadas de forma incompleta son transportadas a la cinta de salida y de-
ben allí retirarse de forma manual.
Después de activar esta función las tarjetas de circuitos siguientes no se dotan con el componen-
tes especificado. Esto es válido hasta volver a colocar en estado inicial esta función . 4
Å Haga clic en el símbolo .
Aparece la visualización "Omitir componentes" (ver Fig.
4.3 - 3
).
4

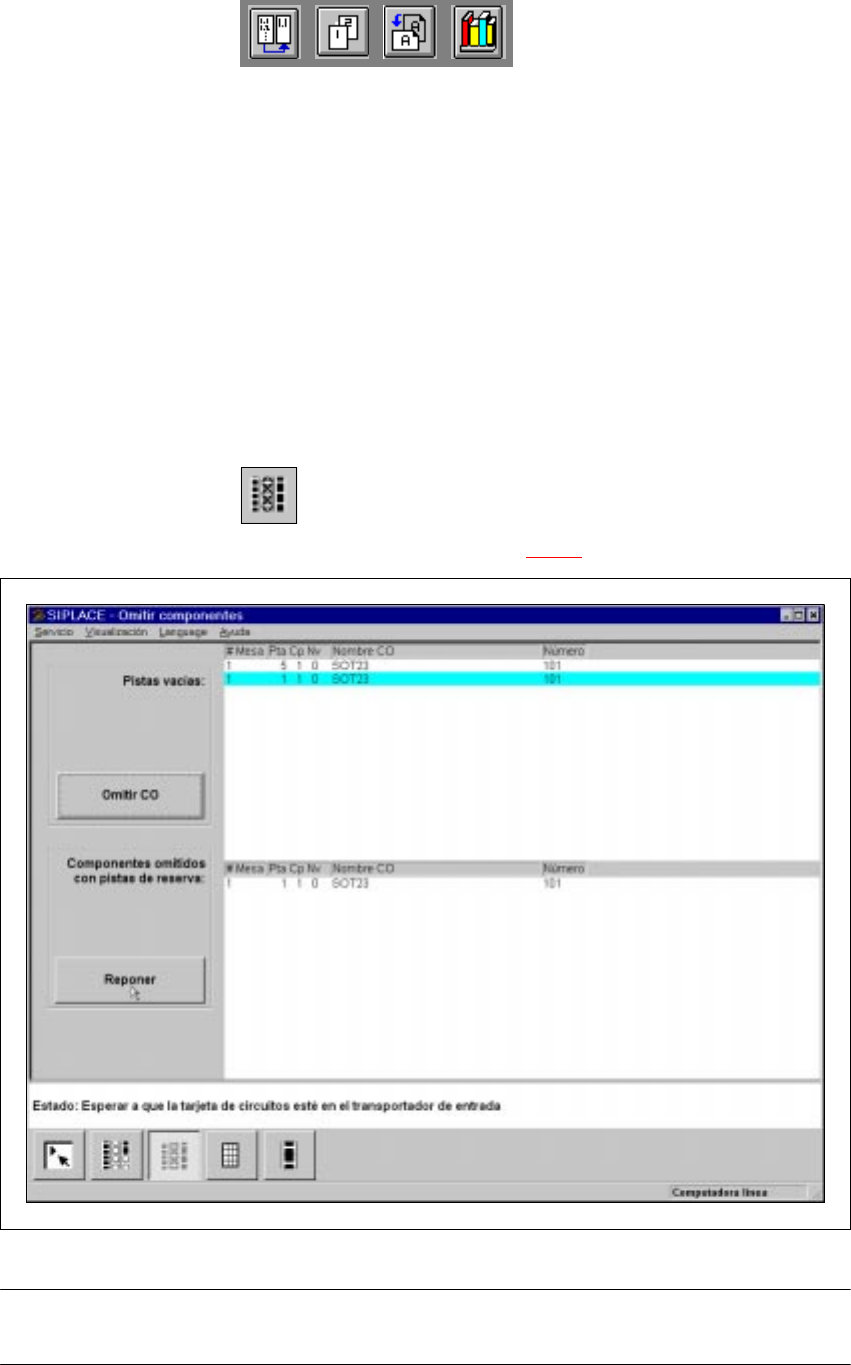

Fig. 4.3 - 3 Visualización "Omitir componentes"
INDICACION
La función "Omitir componentes" no puede ejecutarse en el nivel de control "Operador". 4
