4.3.2 Visualización "Omitir componentes"
Con la ayuda de la función "Omitir componentes" pueden excluirse de la colocación componentes
de forma selectiva en pistas seleccionadas.
Esto es p.ej. necesario cuando en la entrada de la primera tarjeta de circuitos de un nuevo sector
desea comprobar la colocación. Los componentes colocados en "Omitir componentes" son igno-
rados en la colocación de las tarjetas de circuitos en todas las pistas en las que están equipados.
Las tarjetas de circuitos dotadas de forma incompleta son transportadas a la cinta de salida y de-
ben allí retirarse de forma manual.
Después de activar esta función las tarjetas de circuitos siguientes no se dotan con el componen-
tes especificado. Esto es válido hasta volver a colocar en estado inicial esta función . 4
Å Haga clic en el símbolo .
Aparece la visualización "Omitir componentes" (ver Fig.
4.3 - 3
).
4
Fig. 4.3 - 3 Visualización "Omitir componentes"
INDICACION
La función "Omitir componentes" no puede ejecutarse en el nivel de control "Operador". 4
4 Funciones de colocar Instrucciones de uso SIPLACE HS-50
4.3 Alimentador Versión de software SR.501.xx Edición 12/99 ES
150
t IIt
4.3.2.1 Importancia de los registros en las tablas de la visualización
"Omitir componentes"
– #Mesa
Número de la mesa
– Pta Cp Nv
Número de la pista y del compartimiento de transporte
El registro para "Nv" no es importante para las máquina del tipo SIPLACE HS-50.
(solamente es válido para máquinas automáticas con cambiador Wafflepack)
– Nombre CO
Nombre del componente
– Número del empaquetado
Número del empaquetado
4
4.3.2.2 Omitir componente
Å Seleccione en la tabla "Pistas vacías" el registro para el componente que se debe omitir. En
la tabla la línea seleccionada está marcada en color azul claro.
El botón "Omitir componente" está activo.

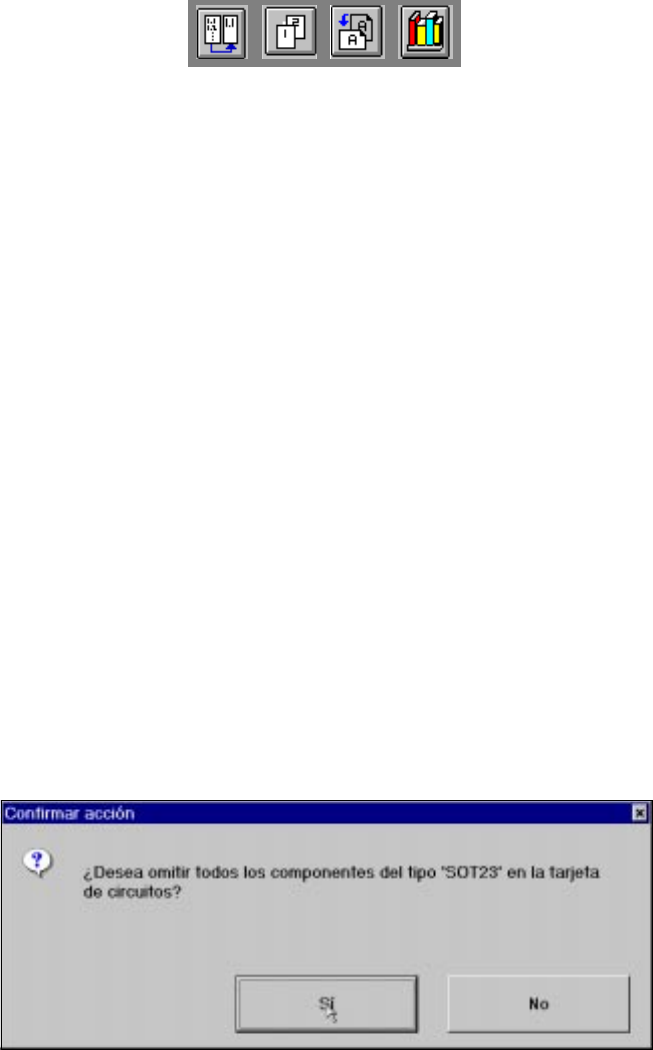

Å Haga clic en el botón Omitir componente. Se abre el siguiente cuadro de diálogo.
4
Å Confirme la consulta con Sí.
En la tabla "Componentes omitidos con pistas de reemplazo" se visualizan todas las pistas en
las que alimentadores están equipados con componentes que se deben omitir de la coloca-
ción. Después de activar esta función las tarjetas de circuitos siguientes no son dotadas con
los componentes especificados por usted. Esto es válido hasta volver a colocar en estado ini-
cial esta función.
4
Instrucciones de uso SIPLACE HS-50 4 Funciones de colocar
Versión de software SR.501.xx Edición 12/99 ES 4.3 Alimentador
151
t IIt
4.3.3 Visualización "Alimentador lineal"
Durante el llenado de componentes en los alimentadores lineales, el operador debe seleccionar
para el llenado de una pista vacía el componente correcto en la visualización de setup (ver aparte
4.1.1
). Después de utilizar el cargador de barras debe vibrar la pista con el alimentador lineal co-
rrespondiente para transportar hacia delante los nuevos componentes. 4
4
Å Haga clic en el símbolo .

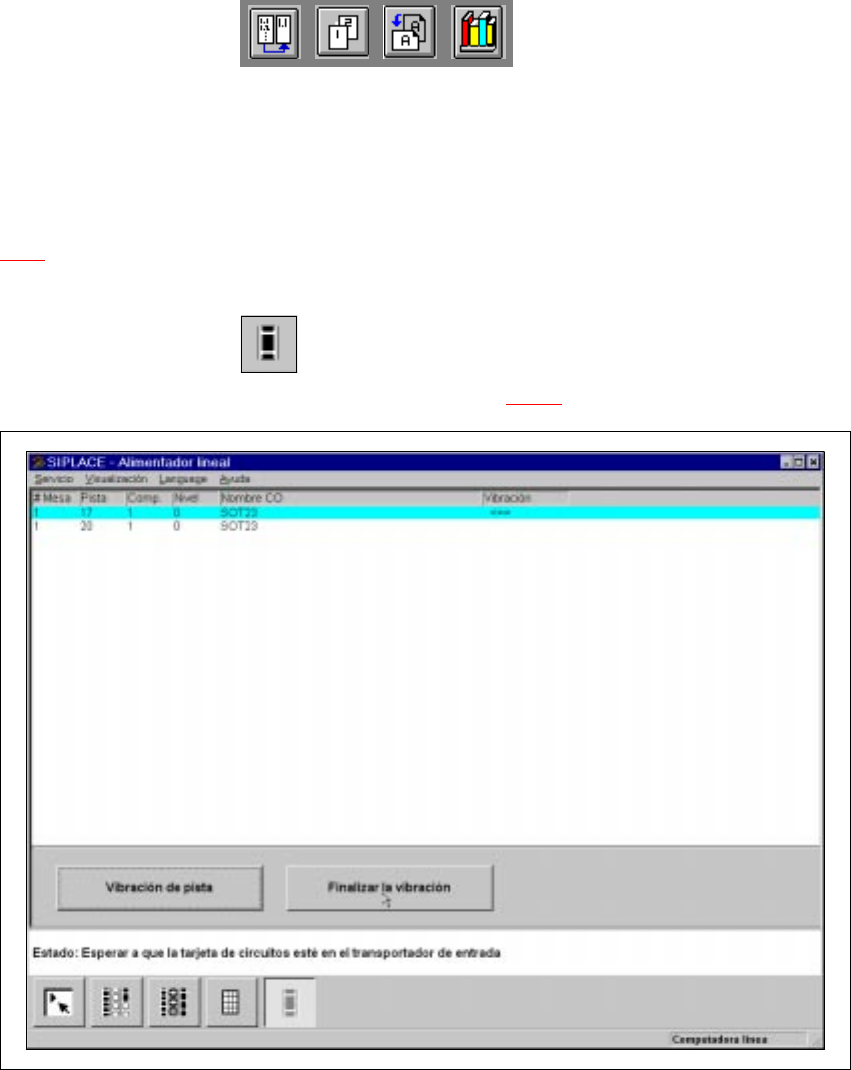

Aparece la visualización "Alimentador lineal" (ver Fig.
4.3 - 4
).
4
Fig. 4.3 - 4 Visualización "Alimentador lineal"
4.3.3.1 Significado de los registros en la tabla referente al alimentador lineal
– #Mesa
Número de la mesa
– Pista
Número de la pista
– Compartimiento
Número del compartimiento de transporte
