Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.1 Generalidades
153
t IIt
5 Funciones individuales
5.1 Generalidades
Las funciones de portal y las funciones de transporte se designan como funciones individuales.
Estas sirven para el ajuste y prueba de la máquina automática y para la ejecución de determina-
das operaciones después de la parada de la máquina ocasionada por un error.
Con la ayuda de las funciones individuales es posible el control definido de diferentes grupos
funcionales.
ADVERTENCIA
Las funciones individuales sólo las puede ejecutar personal calificado e instruido, ya que una
manipulación incorrecta puede ocasionar lesiones personales y/o daños en la máquina.
5 Funciones individuales Instrucciones de uso SIPLACE HS-50
5.2 Funciones individuales del portal Versión de software SR.501.xx Edición 12/99 ES
154
t IIt
5.2 Funciones individuales del portal
INDICACION
Durante las funciones de desplazamiento del eje X o del eje Y, las cubiertas de protección deben
estar cerradas y para la ejecución de las funciones se debe pulsar la tecla de arranque.
Por principio, los portales se desplazan solamente a baja velocidad. 5
Å Haga clic en la barra de símbolos en la visualización básica para el portal cuyas funciones de-
sea probar (o en el menú "Visualización" la correspondiente opción de menú, p.ej.
"Portal - Función individual 1" para el portal 1).
I
NDICACION
Para cada uno de los 4 portales pueden llamarse las funciones individuales. Estas son
iguales para todos los portales. Cada uno de los 4 símbolos para la llamada de las funciones
individuales está identificado con el número del respectivo portal:
Ejemplo para el portal 1.
5
La interfaz del usuario cambia a la visualización "Funciones del cabezal revólver" del portal
seleccionado (ver Fig. 5.2 - 1
). 5
5
5.2.1 Visualización "Funciones del cabezal revólver"
Con la ayuda de las funciones del cabezal revólver pueden controlarse todas las funciones
correspondientes al cabezal revólver. 5
INDICACION
Las funciones del cabezal revólver se pueden ejecutar estando las cubiertas de protección abier-
tas. Para ello debe estar el interruptor de llave en la posición I. 5
5
5
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.2 Funciones individuales del portal
155
t IIt
5

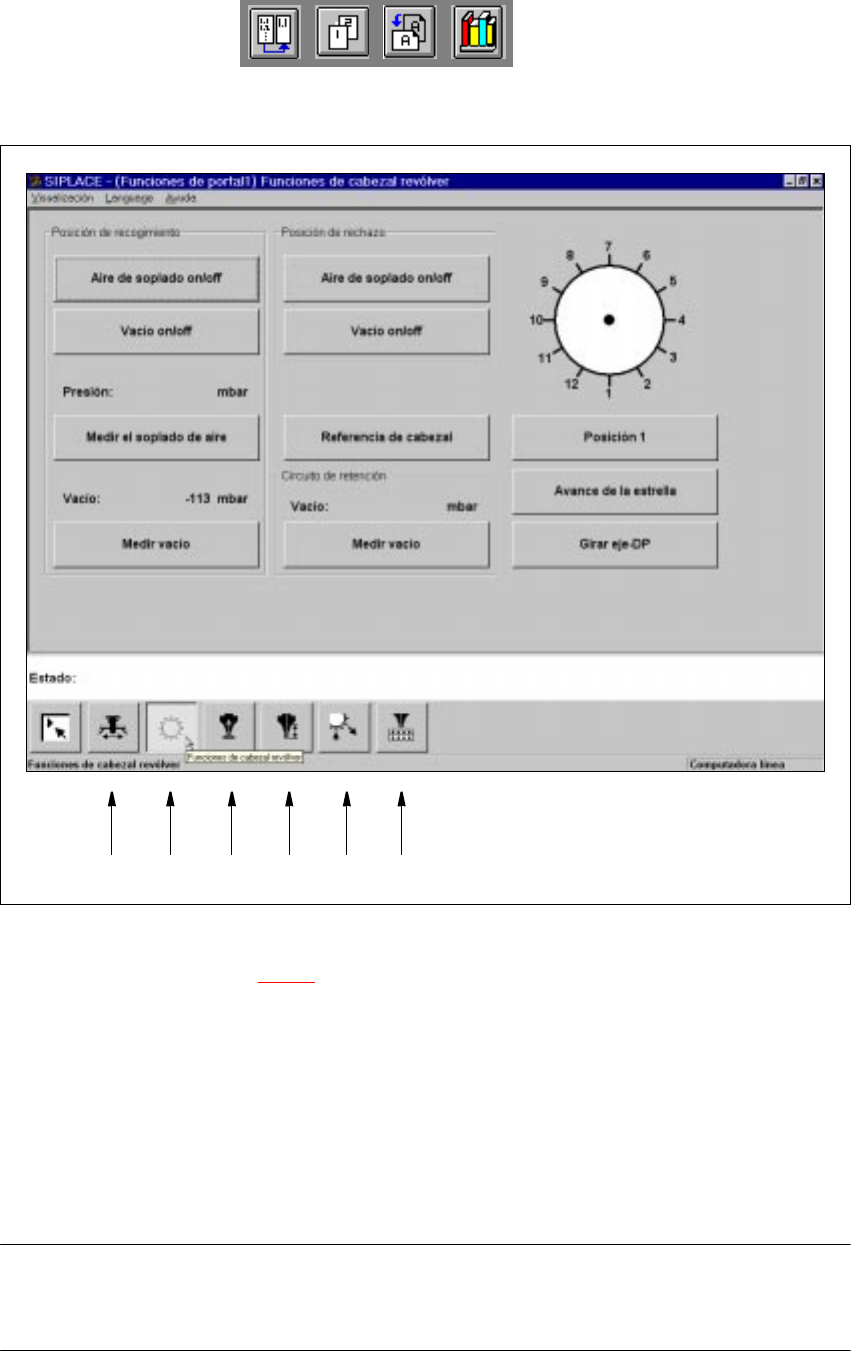

Fig. 5.2 - 1 Visualización "Funciones del cabezal revólver"
Leyenda referente a la Fig. 5.2 - 1
(1) Funciones de portal
(2) Funciones del cabezal revólver
(3) Prueba de vacío del cabezal revólver
(4) Desviación de pipetas del cabezal revólver
(5) Configuración de pipetas del cabezal revólver
(6) Configuración del cambiador de pipetas del cabezal revólver
INDICACION
Las posiciones actuales de los segmentos en el cabezal revólver se representan en la
gráfica sobre el botón "Posición 1". 5
12 345 6
