5 Funciones individuales Instrucciones de uso S IPLACE HS-50 5.2 Funciones individuales del portal Versión de software S R.501.xx Edición 12/9 9 ES 160 t I I t Aproximación - impulso cero 5 Con esta fun ción se puede con…
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.2 Funciones individuales del portal
159
t IIt
5.2.2.1 Funciones
En la visualización
"Funciones de portal"
se dispone de las funciones descritas a continuación
para la prueba del portal actualmente seleccionado. Haciendo clic en el botón correspondiente se
activa la función deseada. 5
Posición de setup 5
Con esta función se puede comprobar la posición de setup del portal.
En la posición de setup el portal se encuentra en una posición en la cual es posible retirar ali-
mentadores y cambiar su setup.
Å Haga clic en el botón Posición de setup y pulse tantas veces se solicite la tecla de arranque.
El portal se desplaza (partiendo del área de transporte) a la posición de setup.
Posición de servicio 5
Con esta función se puede comprobar la posición de servicio del portal.
En la posición de servicio el portal se encuentra en una posición en la cual es posible realizar
trabajos en el cabezal de colocar, así como otras partes del portal.
Å Haga clic en el botón Posición de setup, y pulse tantas veces se solicite la tecla de arranque.
El portal se desplaza a la posición de setup.
Posición de espera 5
Con esta función se puede comprobar la posición de espera del portal.
La posición de espera es la posición en la máquina a la cual se desplaza el portal cuando no se
necesita para el ciclo de colocación.
Å Haga clic en el botón Posición de espera, y pulse tantas veces se solicite la tecla de arran-
que. El portal se desplaza a la posición de espera.
5 Funciones individuales Instrucciones de uso SIPLACE HS-50
5.2 Funciones individuales del portal Versión de software SR.501.xx Edición 12/99 ES
160
t IIt
Aproximación - impulso cero 5
Con esta función se puede controlar el impulso cero del portal.
El impulso cero es el punto del portal al cual se refieren los conteos del transductor incremental.
En la carrera de referencia el portal se aproxima a este punto cero.
Å Haga clic en el botón Aproximación - impulso cero y pulse tantas veces se solicite la tecla
de arranque . El portal se aproxima al punto cero del eje-X y del eje-Y.
Carrera de referencia del portal 5
Con esta función el portal activo ejecuta una carrera de referencia con el eje-X y el eje-Y. Para
ello los ejes se aproximan a sus puntos cero, para determinar su posición en la máquina.
Å Haga clic en el botón Carrera de referencia del portal y pulse tantas veces se solicite la tecla
de arranque. El portal ejecuta una carrera de referencia.
5.2.3 Visualización "Prueba de vacío"
Å Haga clic en la visualización actual de las funciones individuales del portal X sobre
el símbolo. La interfaz del usuario conmuta a la visualización "Prueba de vacío"
(ver Fig. 5.2 - 3
).
5

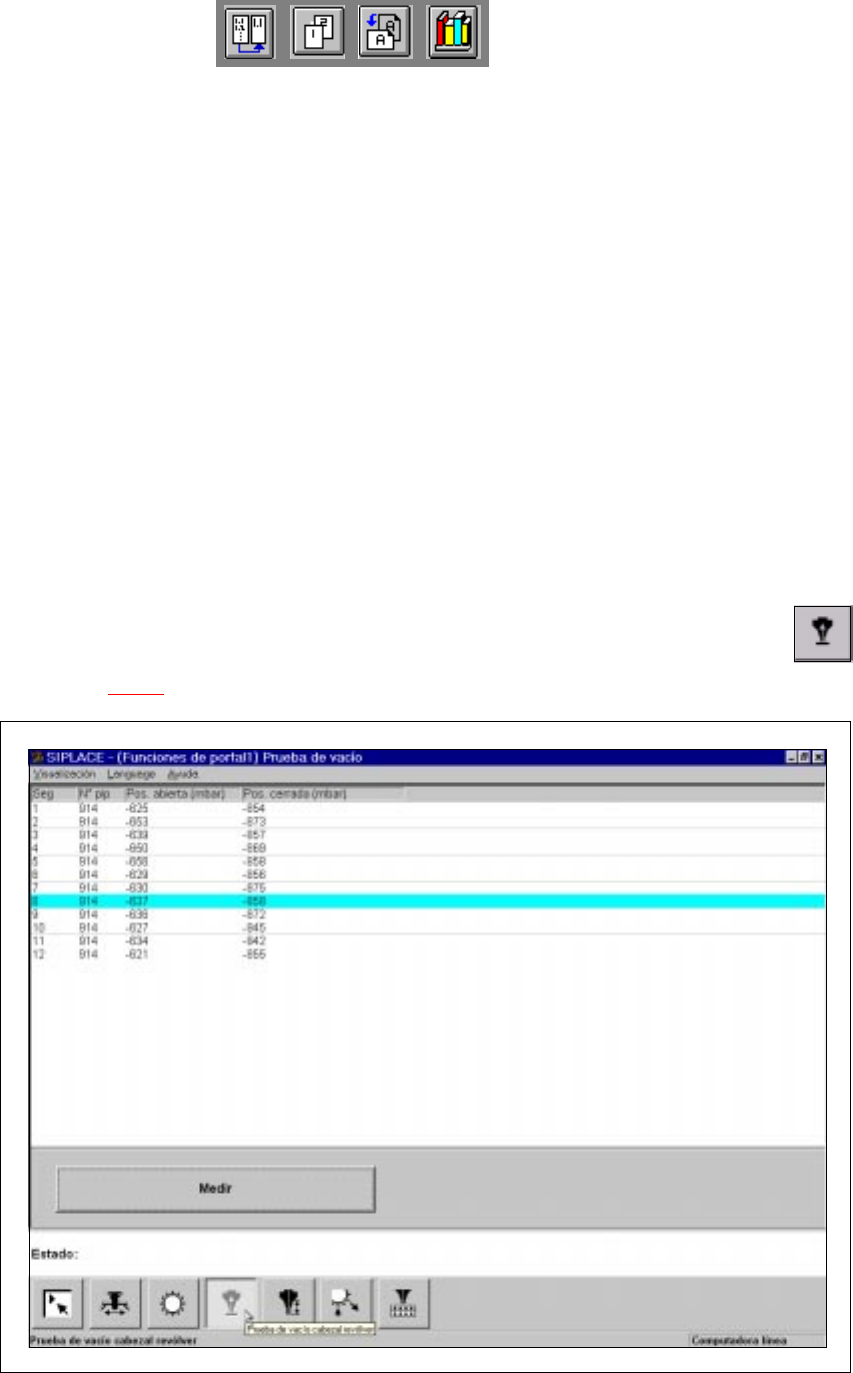

Fig. 5.2 - 3 Visualización "Prueba de vacío"
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.2 Funciones individuales del portal
161
t IIt
5.2.3.1 Funciones
En la visualización "Prueba de vacío" solamente se encuentra a disposición el botón "Medir",
con cuya ayuda se activa la prueba de vacío para todas las pipetas.
Medir 5
Activando esta función se ejecuta una carrera de referencia del cabezal. En ello se mide para
cada pipeta el valor de vacío en la posición de recogimiento para vacío abierto y cerrado. 5
Å Haga clic en el botón Medir.
Se inicia el proceso de determinación del vacío
Los valores de vacío determinados se visualizan en las columnas "Pos. abierta (mbar)" y "Pos.
cerrada (mbar)" para las pipetas respectivas. En base a estos valores puede por ejemplo de-
terminarse si una pipeta en un determinado segmento está sucia.
5.2.4 Visualización "Desviación de pipetas"
Å Haga clic en la visualización actual de las funciones individuales del portal X sobre
el símbolo. La interfaz del usuario conmuta a la visualización "Desviación de pipetas"
(ver Fig. 5.2 - 4
).
5
Fig. 5.2 - 4 Visualización "Desviación de pipetas"
