5 Funciones individuales Instrucciones de uso S IPLACE HS-50 5.2 Funciones individuales del portal Versión de software S R.501.xx Edición 12/9 9 ES 162 t I I t 5.2.4.1 Funciones En la vi suali zación "Desvi ación de…
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.2 Funciones individuales del portal
161
t IIt
5.2.3.1 Funciones
En la visualización "Prueba de vacío" solamente se encuentra a disposición el botón "Medir",
con cuya ayuda se activa la prueba de vacío para todas las pipetas.
Medir 5
Activando esta función se ejecuta una carrera de referencia del cabezal. En ello se mide para
cada pipeta el valor de vacío en la posición de recogimiento para vacío abierto y cerrado. 5
Å Haga clic en el botón Medir.
Se inicia el proceso de determinación del vacío
Los valores de vacío determinados se visualizan en las columnas "Pos. abierta (mbar)" y "Pos.
cerrada (mbar)" para las pipetas respectivas. En base a estos valores puede por ejemplo de-
terminarse si una pipeta en un determinado segmento está sucia.
5.2.4 Visualización "Desviación de pipetas"
Å Haga clic en la visualización actual de las funciones individuales del portal X sobre
el símbolo. La interfaz del usuario conmuta a la visualización "Desviación de pipetas"
(ver Fig. 5.2 - 4
).
5

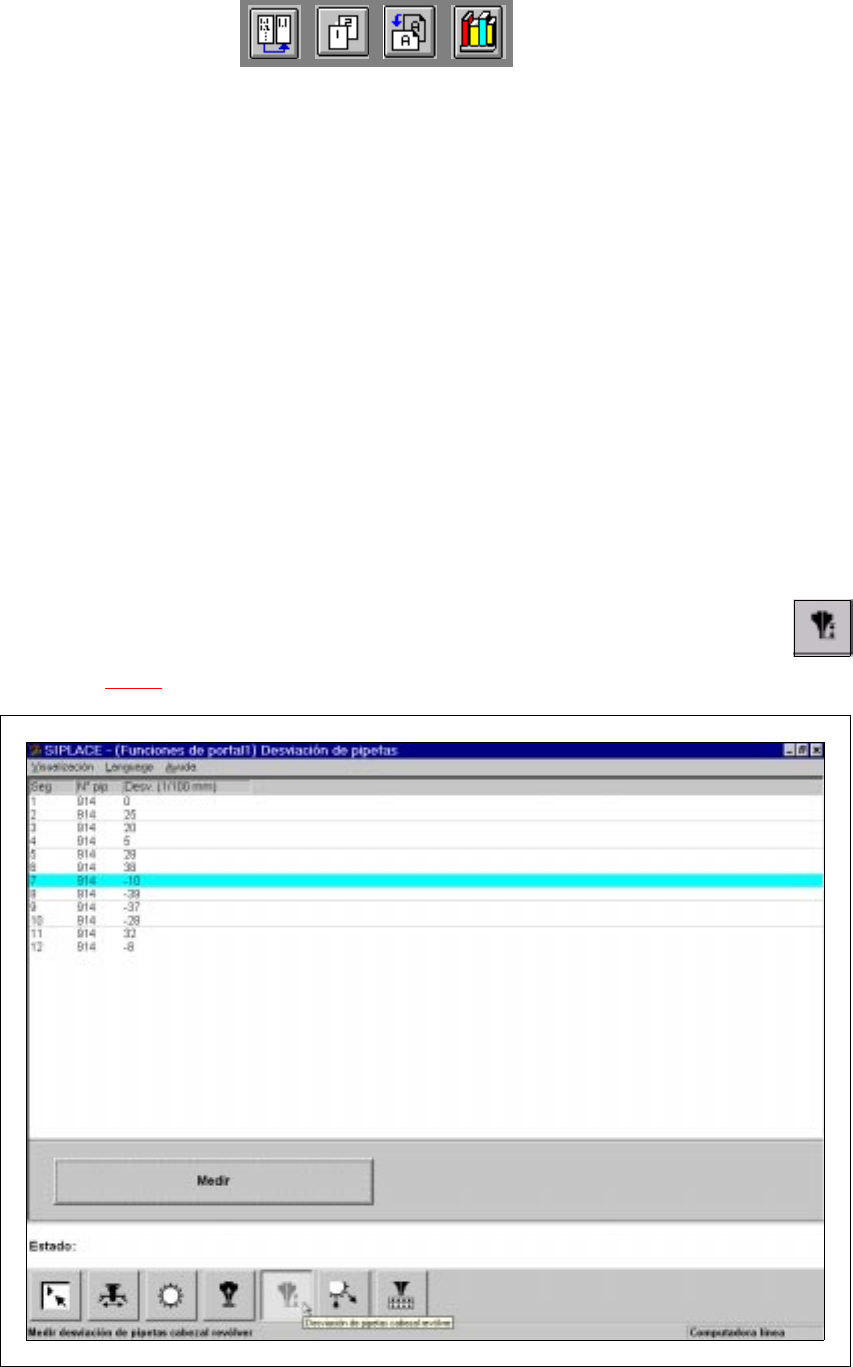

Fig. 5.2 - 4 Visualización "Desviación de pipetas"
5 Funciones individuales Instrucciones de uso SIPLACE HS-50
5.2 Funciones individuales del portal Versión de software SR.501.xx Edición 12/99 ES
162
t IIt
5.2.4.1 Funciones
En la visualización "Desviación de pipetas" solamente se encuentra a disposición el botón
"Medir", con cuya ayuda se inicia la determinación de la altura para todas las pipetas.
Medir 5
Activando esta función el portal se desplaza con el cabezal de colocar a una posición definida
sobre el sistema de transporte de tarjetas de circuitos. El eje-Z se desplaza hacia abajo con cada
pipeta, hasta que la pipeta roce el sistema de transporte. De esta forma se mide la altura de la
pipeta correspondiente.
Luego retorna el portal a su posición inicial. 5
Å Haga clic en el botón Medir.
Se inicia el proceso de medición de altura de las pipetas.
Los valores determinados se visualizan en la columna "Desviación (1/100 mm)" para las pipe-
tas correspondientes. En base a estos valores se puede p.ej. determinar si una pipeta en un
determinado segmento se ha roto.
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.2 Funciones individuales del portal
163
t IIt
5.2.5 Visualización "Configuración de pipetas - cabezal revólver
Å Haga clic en la visualización actual de las funciones individuales del portal X sobre
el símbolo. La interfaz del usuario conmuta a la visualización "Configuración de
pipetas - cabezal revólver" (ver Fig. 5.2 - 6
).
5

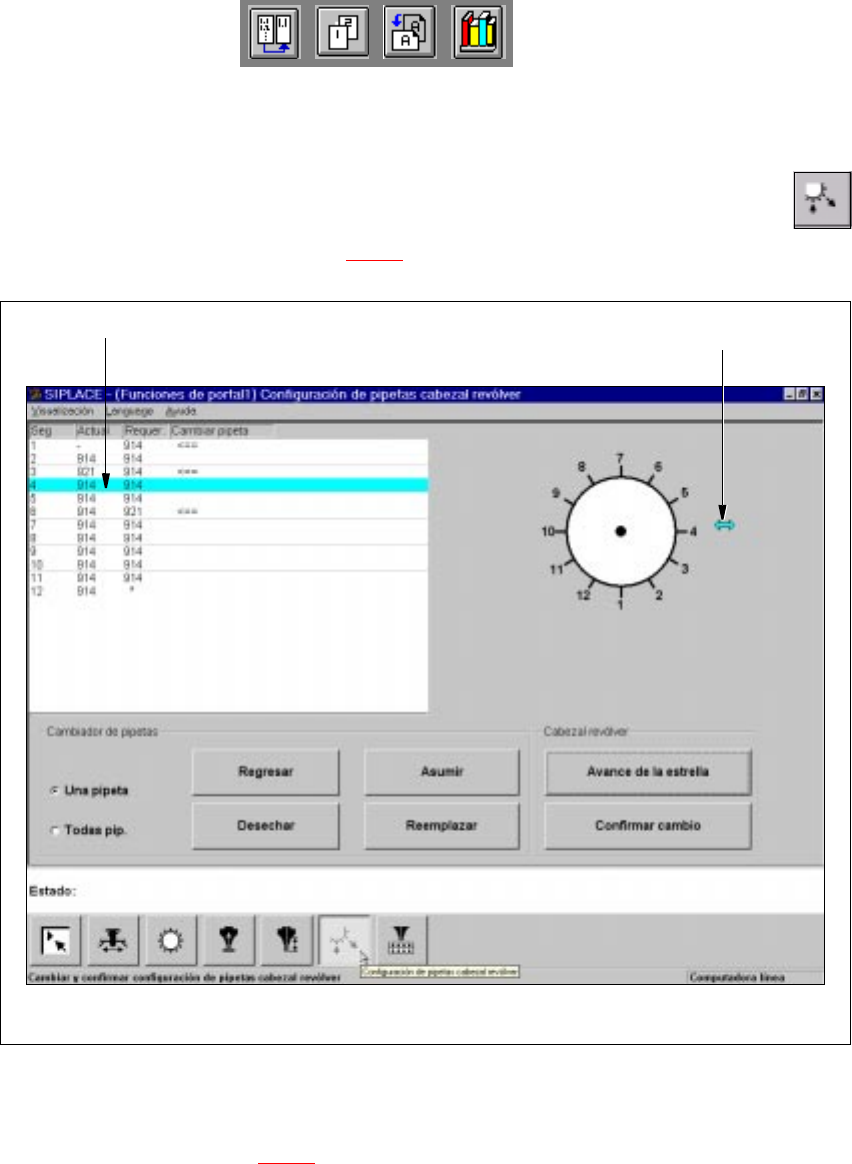

Fig. 5.2 - 5 Visualización "Configuración de pipetas - cabezal revólver "
5
Leyenda referente a la Fig. 5.2 - 5
(1) El registro para el segmento en la posición de cambio se visualiza en fondo de color azul claro.
(2) La flecha indica el número de segmento que se encuentran en la posición de cambio.
5
1 2
