5.2.6 Visualización "Configuración del cambiador de pipetas"
5
Å Haga clic en la visualización actual de las funciones individuales del portal X sobre
el símbolo
.
INDICACION
El cambiador de pipetas debe estar instalado y configurado en las opciones de máquina. 5
La interfaz del usuario conmuta a la visualización "Configuración del cambiador de pipetas - ca-
bezal revólver (ver Fig. 5.2 - 6
). 5
5

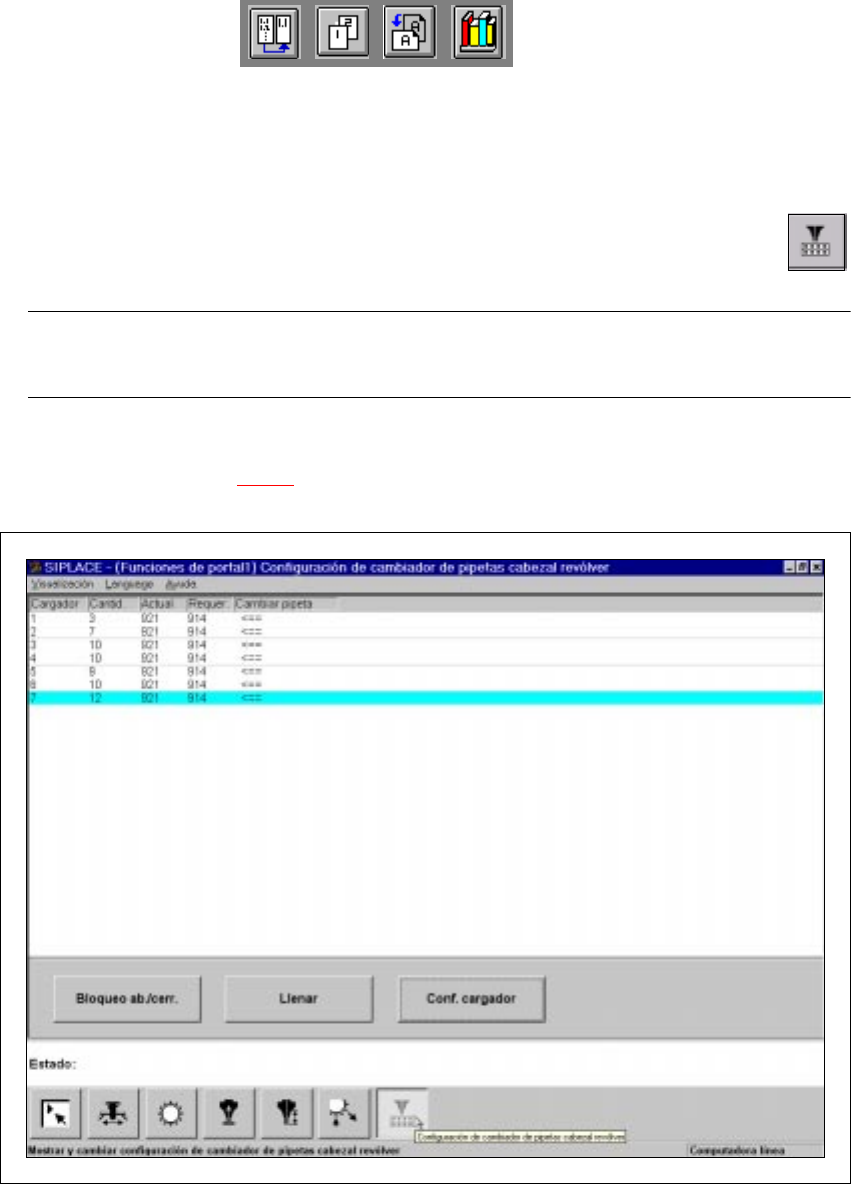

Fig. 5.2 - 6 Visualización "Configuración de cambiador de pipetas - cabezal revólver"
5 Funciones individuales Instrucciones de uso SIPLACE HS-50
5.2 Funciones individuales del portal Versión de software SR.501.xx Edición 12/99 ES
168
t IIt
5.2.6.1 Generalidades
En la visualización "Configuración del cambiador de pipetas - cabezal revólver
"
están a disposi-
ción las funciones para adaptar y confirmar la configuración de pipetas para cada uno de los car-
gadores en el cambiador de pipetas.
Haciendo clic en el botón correspondiente se ejecuta la función deseada.
En la tabla, en el área de visualización, se representa la configuración de cambiador de pipetas.
5
Condiciones para el reequipamiento del cambiador de pipetas
En el reequipamiento se deben observar los siguientes puntos: 5
– Los cargadores se pueden llenar cuando se han retornado todas las pipetas del cabezal re-
vólver a los cargadores.
– En un cargador solamente se pueden equipar pipetas de un tipo.
– El número máximo de pipetas por cargador es 12.
– El número máximo de cargadores en el cambiador de pipetas es 5.
– Los cargadores se deben llenar fuera de la máquina y cambiarse sólo completos.
– Para tomar y colocar las pipetas debe abrirse el bloqueo. Luego se cierra de nuevo.
Significado de los registros en el área de visualización en la tabla
– Cargador
Número del cargador
– Número
Número de pipetas equipadas en el cargador
– Real
Tipo de pipeta actual en el cargador
– Nominal
Tipo de pipeta al que se debe equipar cuando no coincide con el tipo de pipetas que existen
en el cargador
– Cambiar pipeta
Una flecha( <== ) en esta columna significa que el tipo de pipeta actual en este cargador
(columna "real") se debe cambiar por el tipo de pipeta registrado en la columna "nominal".
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.2 Funciones individuales del portal
169
t IIt
5.2.6.2 Funciones
Bloqueo abierto/cerrado 5
Para que los cargadores se puedan llenar de forma manual, con esta función se abre el bloqueo
(chapa de cierre) del cambiador de pipetas y después de llenar se cierra de nuevo.
Å Haga clic en el botón Bloqueo abierto/cerrado.
Se abre el bloqueo del cargador.
Å Haga de nuevo clic en el botón Bloqueo abierto/cerrado.
El bloqueo del cargador se cierra de nuevo.
Llenar 5
Esta función sirve para llenar cargadores con nuevas pipetas del tipo ya utilizado (es decir el se-
tup actual no se modifica).
En el setup en ejecución puede ser necesario llenar las pipetas en los cargadores individuales.
Para ello se llenan los respectivos cargadores cada uno con 12 pipetas del tipo que con anterio-
ridad estaba allí equipado. 5
En la tabla coinciden los tipos de pipeta en las columnas "real" y "nominal".
El número de pipetas que aún existe en el cargador se visualiza en la columna "número". 5
Å Seleccione en la tabla el registro para el cargador en el que deben llenarse pipetas. La línea
está marcada en color azul claro.
Å Haga clic en el botón Bloqueo abierto/cerrado.
Å Llene el cargador con 12 pipetas del mismo tipo que ya estaba equipado.
INDICACION
Los cargadores siempre se deben llenar al máximo (por cada cargador 12 pipetas del mismo
tipo). 5
Å Haga de nuevo clic en el botón Bloqueo abierto/cerrado.
Å Haga clic en el botón Llenar.
El nivel de llenado del cargador seleccionado se actualiza (ver columna "número").
