5 Funciones individuales Instrucciones de uso S IPLACE HS-50 5.3 Funciones individuales - Trans porte Versión de software SR.501.xx Edición 12/99 ES 176 t I I t Å Acti ve en el campo "Cinta transp ortadora" l a…
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.3 Funciones individuales - Transporte
175
t IIt
Tarjeta de circuitos en la cinta de salida 5
Con esta función una tarjeta de circuitos que se encuentra en la cinta de procesamiento 2 es
transportada a la cinta de salida. 5
Å Haga clic en el botón Tarjeta de circuitos en la cinta de salida en el campo "zona de proce-
samiento 2".
La tarjeta de circuitos que se encuentra en la cinta de procesamiento 2 es transportada a la
cinta de salida.
Actualizar 5
Con la ayuda de la función "Actualizar" puede controlarse si los emisores de señales (sensores
ultrasónicos) de toda la cinta transportadora están ajustados de forma correcta. Para ello se po-
siciona una tarjeta de circuitos sobre uno de los emisores de señales. 5
Sobre el botón "Actualizar" se visualiza el último estado de las barreras de luz de la cinta de
entrada (CE), cinta de procesamiento 1 (CP1), cinta intermedia (CI), cinta de procesamiento 2
(CP2) y cinta de salida (CS). Ejecutando la función "Actualizar" se consultan y visualizan los es-
tados actuales (ver Fig.
5.3 - 1
). 5
Å Posiciones una tarjeta de circuitos sobre el emisor de señales de la cinta de transporte de-
seada.
Å Haga clic en el campo "Emisor de señales" sobre el botón Actualizar.
Los emisores de señales se actualizan y el resultado se visualiza a través del botón.
Para cada emisor de señales es posible uno de los dos estados: 5
1 = El emisor de señales se ha excitado.
Existe una tarjeta de circuitos en la respectiva cinta. 5
0 = El emisor de señales no se ha excitado.
No existe ninguna tarjeta de circuitos en la respectiva cinta. 5
Å Dado el caso repita los pasos de operación para cada una de las cintas transportadoras.
ON 5
Con la ayuda de esta función pueden controlarse las cintas transportadoras a baja y alta veloci-
dad, a lo cual la cinta de entrada solamente marcha a alta velocidad. 5
INDICACION
Antes de la ejecución de la función el sistema de transporte debe marchar en vacío. 5
Å Haga clic en el campo "Cinta de procesamiento 2" sobre el botón Tarjeta de circuitos en la
cinta de salida, para la marcha en vacío del sistema de transporte
5 Funciones individuales Instrucciones de uso SIPLACE HS-50
5.3 Funciones individuales - Transporte Versión de software SR.501.xx Edición 12/99 ES
176
t IIt
Å Active en el campo "Cinta transportadora" la casilla de verificación "Alta velocidad", cuando las
cintas transportadoras deben marchar a alta velocidad.
Å Desactive la casilla de verificación "Alta velocidad", cuando las cintas transportadoras deben
marchar a baja velocidad.
INDICACION
La cinta de entrada marcha solamente a alta velocidad. 5
Å Haga clic en el botón ON. Se abre el siguiente cuadro de diálogo.
5
Las cintas transportadoras marchan con la velocidad ajustada.
Todas las funciones están bloqueadas. 5
Å Haga clic en el cuadro de diálogo OK, cuando se debe terminar la operación.
Las cintas transportadoras paran y el cuadro de diálogo se cierra.
Todas las funciones están liberadas de nuevo.
5
Instrucciones de uso SIPLACE HS-50 5 Funciones individuales
Versión de software SR.501.xx Edición 12/99 ES 5.3 Funciones individuales - Transporte
177
t IIt

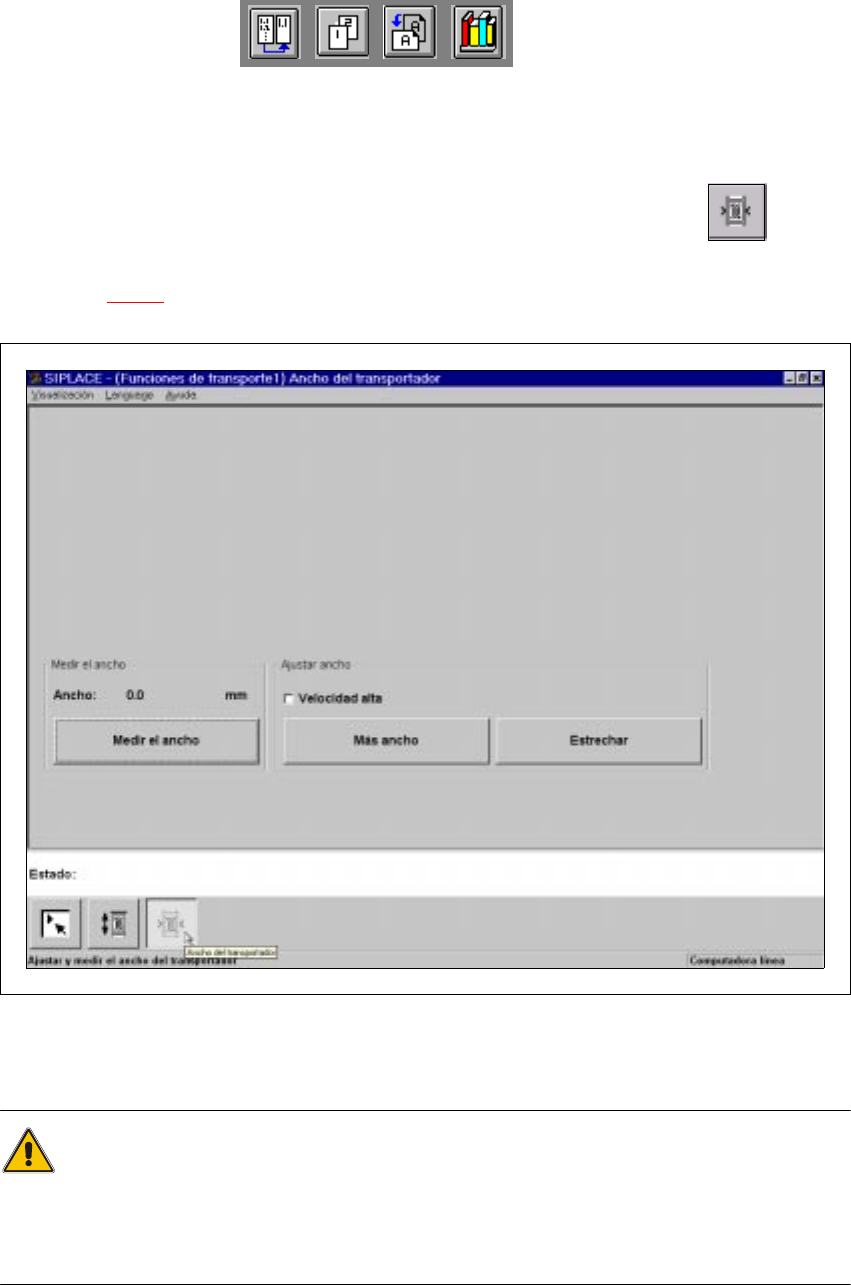

5.3.2 Visualización "Ancho de la cinta transportadora"
5
Å Haga clic en la visualización de las "Funciones de transporte sobre el símbolo .
La interfaz del usuario conmuta a la visualización "Ancho de la cinta transportadora"
(ver Fig. 5.3 - 2
).
5
Fig. 5.3 - 2 Visualización "Ancho de la cinta transportadora"
5
CUIDADO
Asegúrese antes del ajuste del ancho de la cinta transportadora que ninguna tarjeta de circuitos
u objeto se encuentre en el área de transporte. ¡De lo contrario pueden ocasionarse deterioros
de la máquina y la tarjeta de circuitos!
5
