Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.5 Determinar los parámetros de la marca
217
t IIt
6.5.3.5 Opción "Guardar marca"
Con esta opción tiene la posibilidad de guardar marcas con los parámetros modificados. El botón
se activa cuando 6
– ha modificado el nombre de la marca o
– ha generado una nueva marca.
6

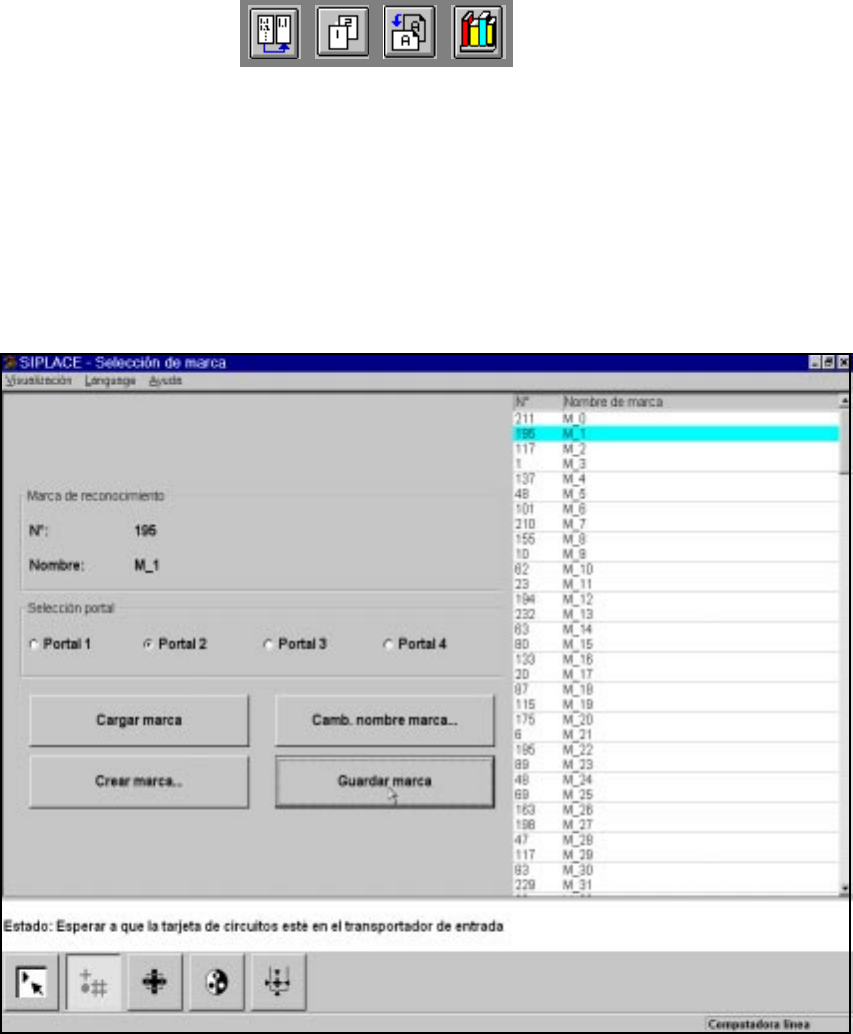

Fig. 6.5 - 12 Menú "Selección de marca", opción "Guardar marca"
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.5 Determinar los parámetros de la marca Versión de software SR.501.xx Edición 12/99 ES
218
t IIt
6.5.4 Menú "Determinar los parámetros de la marca"
El menú "Determinar los parámetros de la marca" le ofrece, como se indica en la figura, las
siguientes opciones : 6
– Valores estándar
– Campo de búsqueda
– Modificar el campo de marca con
– resolución baja,
– resolución media
– resolución alta
6
Fig. 6.5 - 13 Menú "Determinar los parámetros de la marca" , opciones
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.5 Determinar los parámetros de la marca
219
t IIt
INDICACION 6
Los botones están activos cuando la escritura respectiva es negra. Esto significa que la función
respectiva puede ejecutarse haciendo clic con el ratón.
El botón "Campo de búsqueda" está solamente activo cuando 6
– ya se ha cargado una marca o cuando
– ha generado una nueva marca.
Para la marca seleccionada ya debe existir un modelo.
Si se introdujo un nuevo número de marca, puede seleccionar solamente la opción "Valores es-
tándar". Si ya ha cargado una marca existente se tiene acceso a todas las opciones. En el menú
dispone de las siguientes opciones: 6
– Modificar los parámetros del campo de estructura de marca (muestra)
– Modificar los parámetros del campo de búsqueda
– Determinar los parámetros con valores estándar
Parámetros de campo de estructura de marcas son 6
– Ancho,
– Altura y
– Resolución de la cámara
Parámetros del campo de búsqueda son 6
– Ancho y
–Altura
Los parámetros están memorizados en una lista en la computadora de la estación. Esta lista se
inicializa al llamar la opción "Cargar marca" con valores estándar y valores actuales. 6
Si modifica un parámetro, en el controlador de la máquina (MC) se expide un comando de deter-
minación de parámetros. Para los parámetros generales se toma en el comando de determina-
ción solamente el bloque de parámetros que fue modificado. 6
Por esta razón el controlador de la máquina genera tres comandos de determinación diferentes:6
– Determinación de parámetros con valores estándar
– Determinación de parámetros del campo de búsqueda
– Determinación de parámetros del campo de estructura de marca (muestra)
