Instrucc iones de uso SIPLACE HS-50 6 Funciones ópticas Versión de software SR.501.xx E dición 12/99 ES 6.5 Determinar los parámetros de la marca 225 t I I t 6.5.5 Menú "Sensibilidad de contraste" En el m enú &…
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.5 Determinar los parámetros de la marca Versión de software SR.501.xx Edición 12/99 ES
224
t IIt
Å Con "RETURN" activa el proceso de determinación de parámetros.
Como resultado de medición se visualiza el valor de claridad. Este puede variar entre 0 (= insufi-
ciente) y 100 (= excelente) diferenciación. 6
Conforme a la experiencia se debe alcanzar un valor de mínimo 60 para marcas y punto "Ink". 6
Å Repita varias veces el proceso de determinación de parámetros en el caso de magnitudes de
campo modificadas. Así puede optimizar el valor de claridad.
Å Con "ESC" abandona esta opción.
INDICACION 6
Si desea sin embargo utilizar una marca con un valor de claridad inferior debe observar un
buen valor de calidad de la marca (ver aparte 6.5.6.2
, página 235).
Si además la calidad es mala, mejor debe seleccionar otra marca (ver Criterios para crear
marcas de centrado en el aparte 6.2.5, página 190). 6
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.5 Determinar los parámetros de la marca
225
t IIt
6.5.5 Menú "Sensibilidad de contraste"
En el menú "sensibilidad de contraste" se puede optimizar la relación de contraste entre la marca
y el entorno. 6
INDICACION 6
A todas las opciones de este menú solamente se tiene acceso cuando se ha cargado una
marca. Esto lo reconoce por la escritura del botón negra.
En el campo de visualización "Marca" se visualiza el número y nombre de marca.
Si no ha cargado ninguna marca puede solamente seleccionar la Opción "Ajustar tabla 5".
6

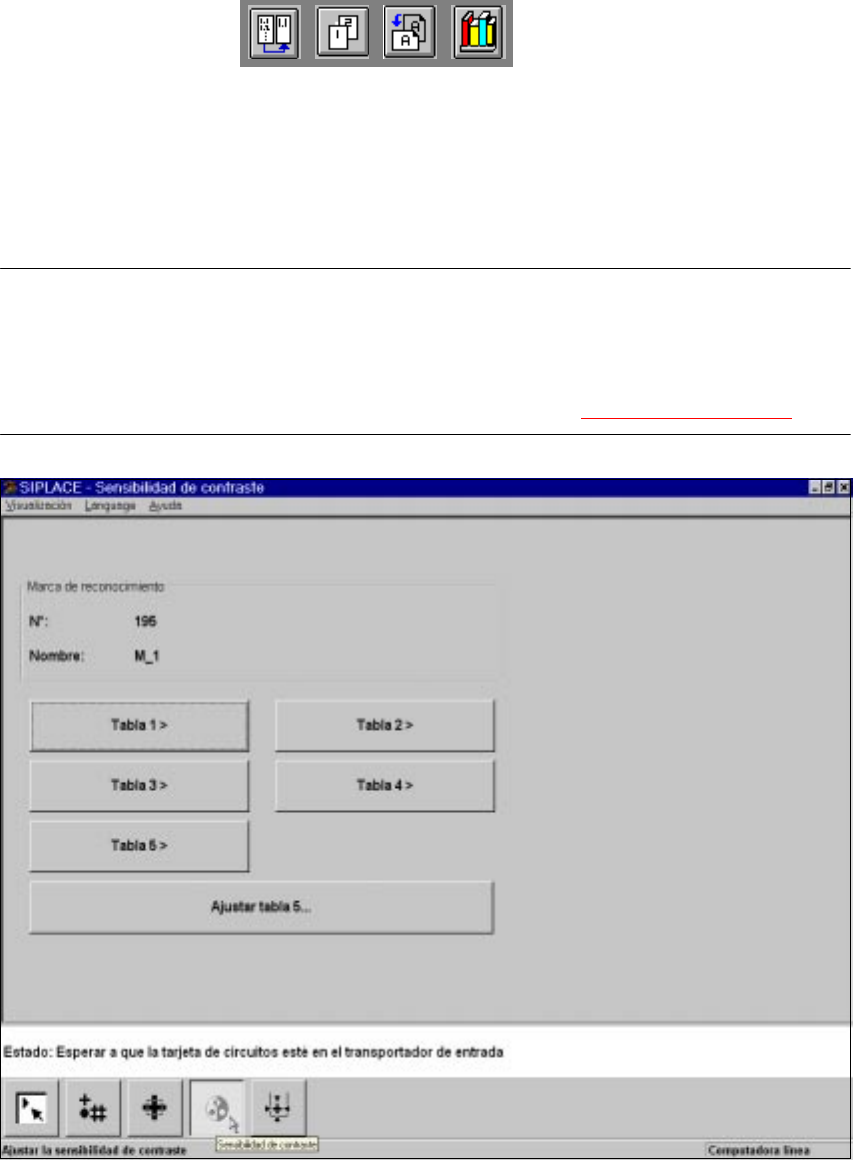

Fig. 6.5 - 17 Menú "Sensibilidad de contraste", opciones
Cada pixel de la cámara de vídeo contiene una información de niveles de gris - 8 bit.
En ello significa 6
el valor 0: negro y
el valor 255: blanco 6
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.5 Determinar los parámetros de la marca Versión de software SR.501.xx Edición 12/99 ES
226
t IIt
Para una mejor apreciación del control de luminosidad o de las relaciones de contraste estos va-
lores de gris se convierten a un color con ayuda de las tablas de transformación como se indica
en la tabla siguiente: 6
6
INDICACION 6
Para alcanzar un buen valor de claridad, la diferencia de contraste entre la marca y el entorno
debe tomar mínimo el valor 75. El fondo debe por ejemplo ser de color verde y la marca de color
naranja.
Si la relación de contraste no es favorable, para alcanzar una representación de color efectiva
puede seleccionar en el menú entre cinco tablas de transformación preprogramadas. Además
tiene la posibilidad de programar por si mismo una tabla de transformación. 6
INDICACION 6
En la modificación de la representación de color se determinan al mismo tiempo los parámetros
de la marca.
Valor de gris Asignación de color
0 negro
30 violeta
50 azul
77 azul/verde
100 verde
127 marrón
150 rojo
175 naranja
200 amarillo
255 blanco
Tab. 6.5 - 1
