6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.5 Determinar los parámetros de la marca Versión de software SR.501.xx Edición 12/99 ES
226
t IIt
Para una mejor apreciación del control de luminosidad o de las relaciones de contraste estos va-
lores de gris se convierten a un color con ayuda de las tablas de transformación como se indica
en la tabla siguiente: 6
6
INDICACION 6
Para alcanzar un buen valor de claridad, la diferencia de contraste entre la marca y el entorno
debe tomar mínimo el valor 75. El fondo debe por ejemplo ser de color verde y la marca de color
naranja.
Si la relación de contraste no es favorable, para alcanzar una representación de color efectiva
puede seleccionar en el menú entre cinco tablas de transformación preprogramadas. Además
tiene la posibilidad de programar por si mismo una tabla de transformación. 6
INDICACION 6
En la modificación de la representación de color se determinan al mismo tiempo los parámetros
de la marca.
Valor de gris Asignación de color
0 negro
30 violeta
50 azul
77 azul/verde
100 verde
127 marrón
150 rojo
175 naranja
200 amarillo
255 blanco
Tab. 6.5 - 1
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.5 Determinar los parámetros de la marca
227
t IIt
6.5.5.1 Opciones "Tabla 1 ... 5"
Después de llamar esta opción 6
– el menú se cierra.
– se visualiza la imagen de vídeo.
– se expide el comando de determinación de parámetros.
– se visualiza la línea de encabezamiento con la opción tabla de color, el número de marca y el
valor de claridad.
6

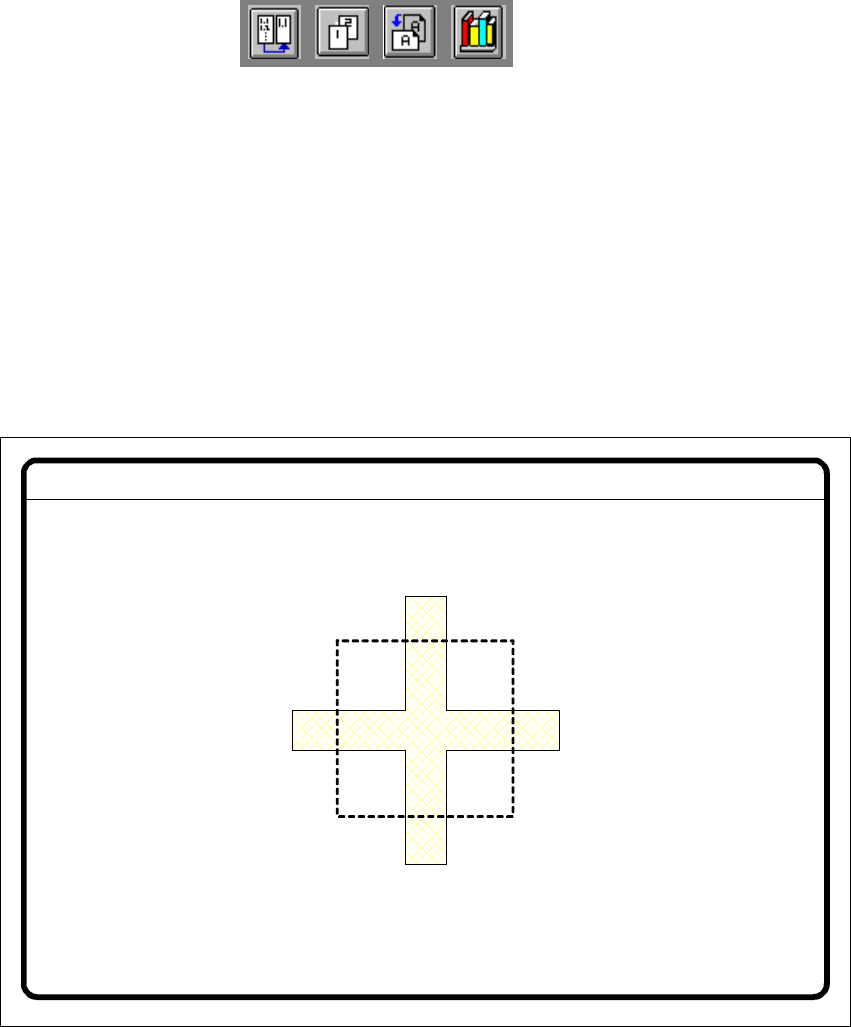

Fig. 6.5 - 18 Menú "Sensibilidad de contraste" imagen de vídeo "Tabla 1 ... 5"
Å Con "ESC" abandona esta opción.
6
Marke-Nr. = 8 Eindeutigkeit = 70Darst. mit Tafel 2
6
Repr. con tabla 2
6
N° marca = 8
6
Claridad = 70
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.5 Determinar los parámetros de la marca Versión de software SR.501.xx Edición 12/99 ES
228
t IIt
6.5.5.2 Opción "Ajustar tabla 5"
Al activar la opción se visualiza el cuadro de selección "Ajustar la sensibilidad de contraste con
la tabla 5". 6
6

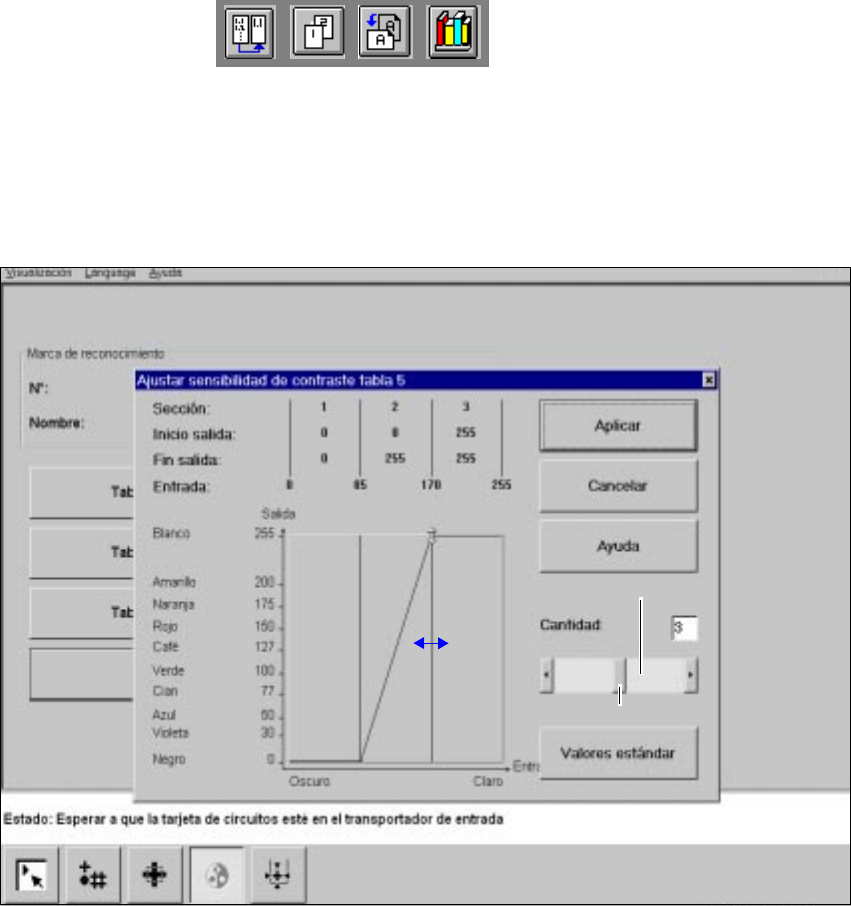

Fig. 6.5 - 19 Menú "Sensibilidad de contraste",
cuadro de selección "Ajustar la sensibilidad de contraste - tabla 5"
Usted tiene la posibilidad de seleccionar los siguientes parámetros: 6
– Número de secciones que debe contener la tabla de transformación: entre 1 … 5
– Selección de los pares de valores: para 5 secciones son admisibles 10 pares de valores.
Estructura del cuadro de selección "Ajustar la sensibilidad de contraste - tabla 5" 6
Representación numérica de la tabla 5 6
Los valores numéricos se presentan en la parte superior del cuadro de selección. Estos son: 6
Sección: Número de secciones 6
OUT-Inic.: OUT-Fin: Intervalo de valores para la transformación de las secciones individuales6
IN: Límites de las secciones individuales 6
Cuadrado de desplazamiento rápido
Barra de desplazamiento
