Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
251
t IIt
6.6.3.1 Opción "Tipo de cámara"
INDICACION 6
Solamente se puede hacer clic en los botones para selección de los diferentes tipos de cámara
en las máquinas automáticas 80F.
En las máquinas automáticas HS-50, existe para cada portal solamente un tipo de cámara con la
cual los componentes se centran ópticamente. Por esta razón el botón "Estándar" está predeter-
minado. Esto lo reconoce con el punto negro del botón. Todos los demás tipos de cámara se en-
cuentran bajo sombra gris. 6
6

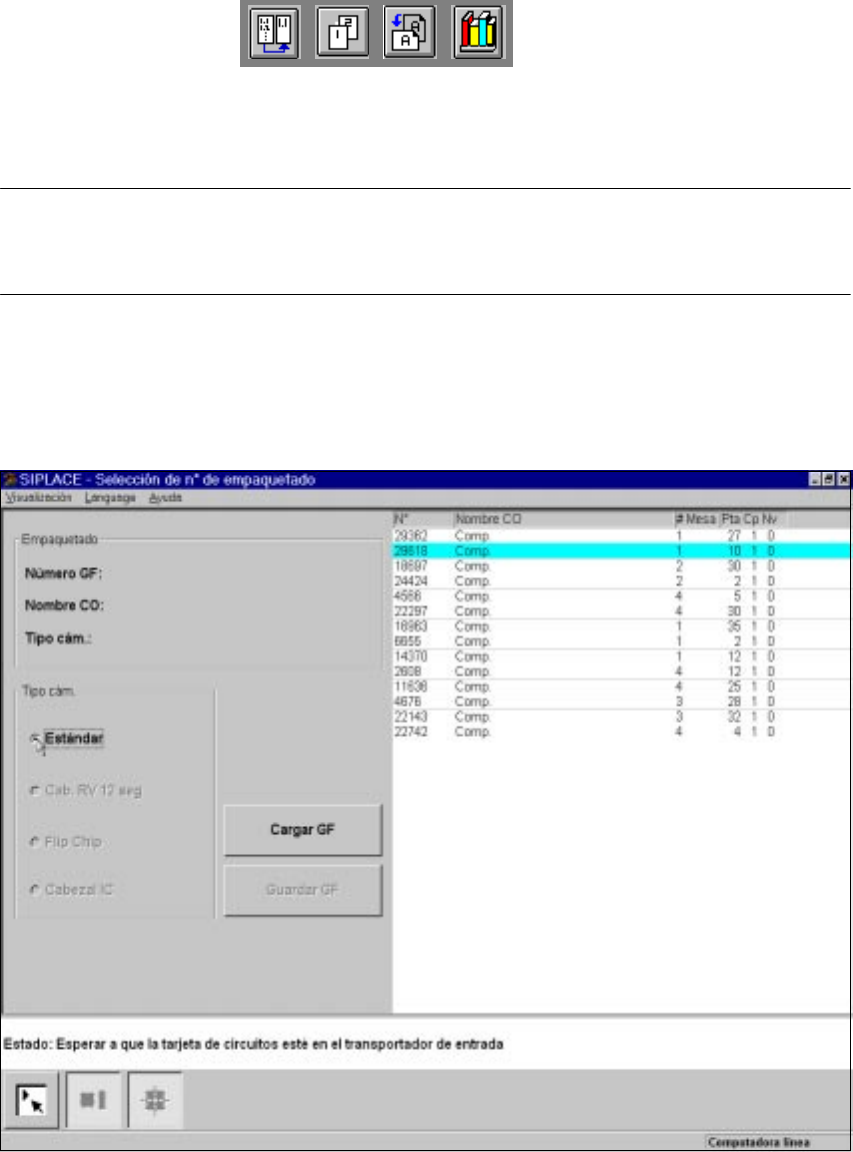

Fig. 6.6 - 11 Menú "Selección de empaquetado", opción "Tipo de cámara"
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
252
t IIt
6.6.3.2 Opción "Cargar - GF"
INDICACION 6
Durante la llamada de la opción "Cargar - GF" se visualiza inicialmente el cuadro de selección
"Guardar modificaciones de empaquetado" si ya ha tratado un empaquetado (ver Fig. 6.6 - 10).
6

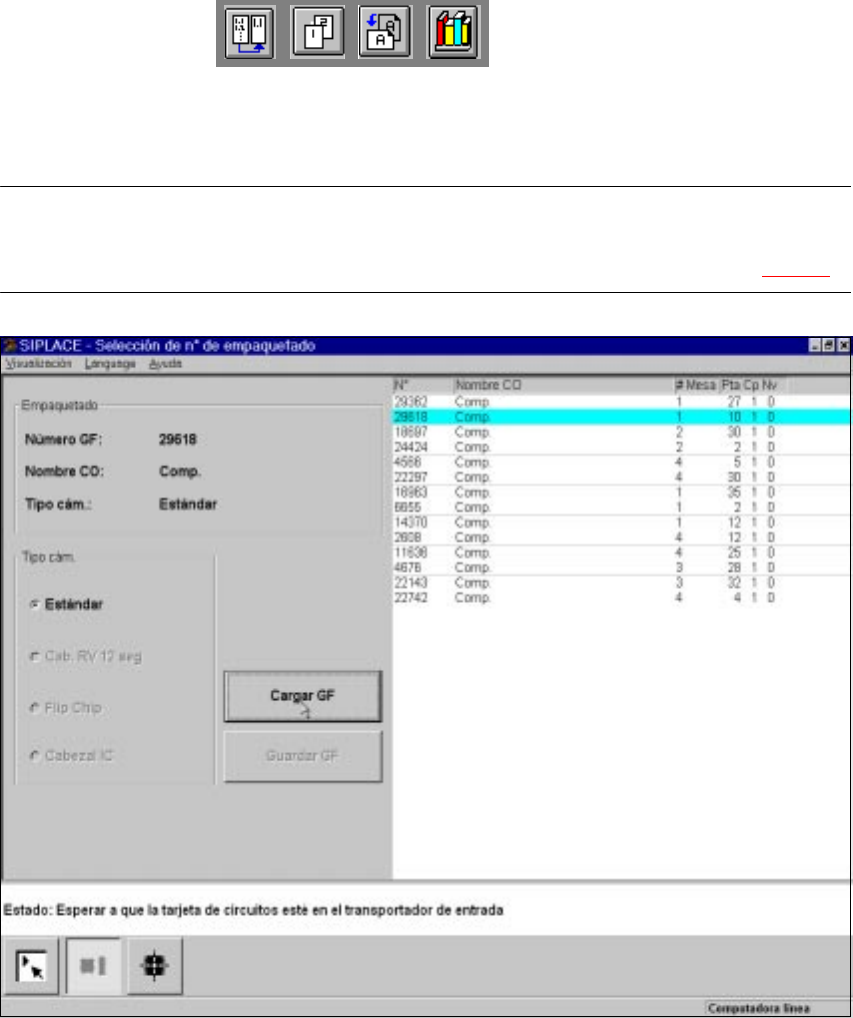

Fig. 6.6 - 12 Menú "Selección de - GF", opción "Cargar - GF"
Si desea guardar, el fichero de empaquetado se transmite a la computadora de la línea. Después
de esta consulta el componente tratado se rechaza y se actualiza la lista de números de empa-
quetado. 6
Å Seleccione con el ratón un empaquetado determinado de la lista. El empaquetado seleccio-
nado se coloca bajo una barra de color cian.
Å Haga clic en el botón "Cargar- GF". En la visualización "Empaquetado" se representa el nom-
bre y el número del empaquetado.
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
253
t IIt
La computadora de la estación pide a la computadora de la línea los datos de empaquetado se-
leccionada. El programa interpretador prepara los datos y genera el comando de determinación
de parámetros. Con este comando, los datos - GF preparados se cargan al mismo tiempo en el
sistema MVS (Unidad óptica de evaluación). 6
6.6.3.3 Opción "Guardar - GF"
Con esta opción tiene la posibilidad de guardar empaquetados con sus parámetros modificados.
El botón se activa cuando ha modificado los datos de empaquetado. 6
6
Fig. 6.6 - 13 Menú "Selección de empaquetado", opción "Guardar - GF"
