Instrucc iones de uso SIPLACE HS-50 6 Funciones ópticas Versión de s oftware SR.501.xx E dición 12/99 ES 6.6 Probar el componente 255 t I I t 6 Fig. 6.6 - 14 M enú "Probar el componente", opc iones
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
254
t IIt
6.6.4 Menú "Probar el componente"
Después de hacer clic en el icono "Probar el componente" se abre el menú. Como la figura ilustra
usted dispone de las siguientes opciones ordenadas por grupos: 6
Componente Modificar datos de empaquetado
6
– Recoger – Iluminación
– Representar – Dimensión de la caja
–Probar – Dimensión de patilla
– Medir – Ilustración "bolita"
– Guardar – Ta bl a
– Tiempo de evaluación– Ajustar el tipo de componente (solo para máquinas
automáticas 80 F)
– – Modo de medición
INDICACION 6
Los botones están activos cuando la escritura respectiva es negra. Esto significa que la función
respectiva puede ejecutarse haciendo clic con el ratón.
Si no ha cargado aún ningún empaquetado todas las opciones están inactivas. 6
Å Cargue en el menú "Selección de empaquetado" una de éstas (ver aparte 6.6.3, página 249).
La empaquetado cargada se representa en el campo de visualización "Empaquetado" con nú-
mero - GF y nombre - GF, y tipo de cámara. Se tiene acceso a todas las opciones con excep-
ción de "Comprobar", "Medir", "Guardar imagen" y "Tiempo de evaluación". La opción "Tipo -
CO" está reservada para las máquinas automáticas 80F y se puede seleccionar solamente
allí.
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
256
t IIt
6.6.4.1 Opción "Recoger el componente"
INDICACION 6
Antes de poder activar esta opción debe haber cargado un número - GF. Si este no es el caso, el
botón permanece inactivo.
6

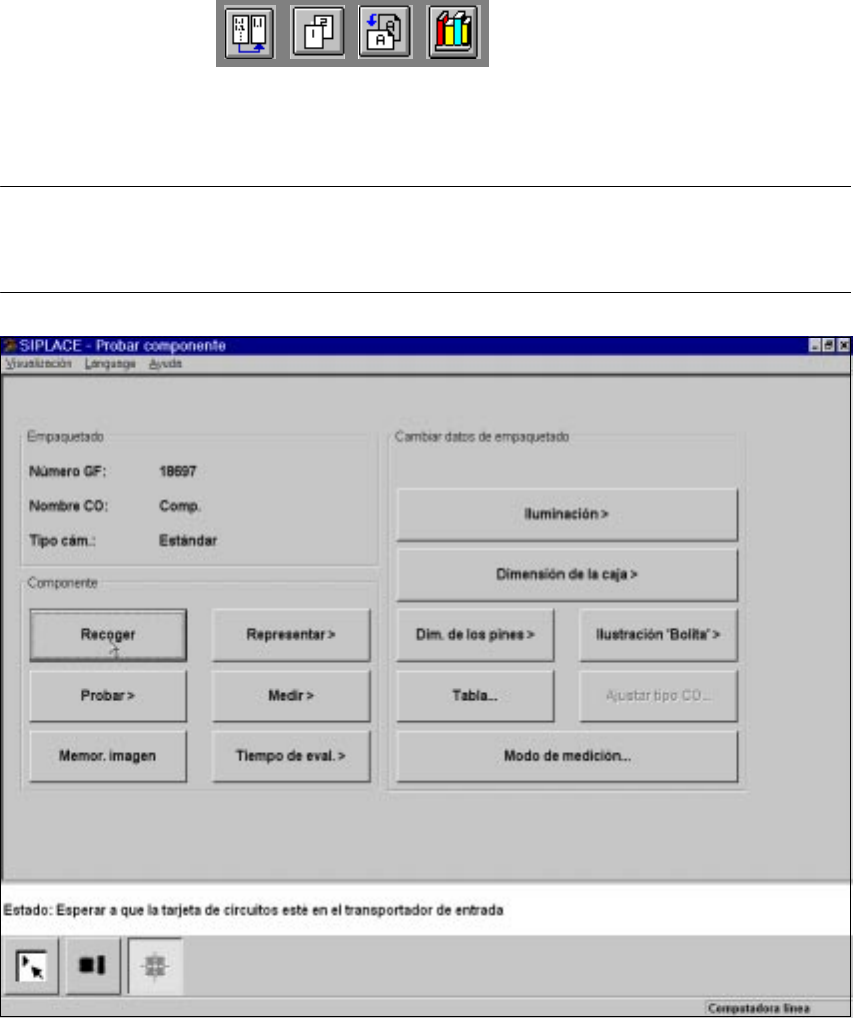

Fig. 6.6 - 15 Menú "Probar el componente", opción "Recoger el componente"
Al activar esta función se inician las siguientes operaciones: 6
– Se recoge un componente de una pista determinada.
– Si ya existe un componente debajo de la cámara, éste se expulsa.
– Se puede hacer clic en las opciones "Probar" y "Medir".
