6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
256
t IIt
6.6.4.1 Opción "Recoger el componente"
INDICACION 6
Antes de poder activar esta opción debe haber cargado un número - GF. Si este no es el caso, el
botón permanece inactivo.
6

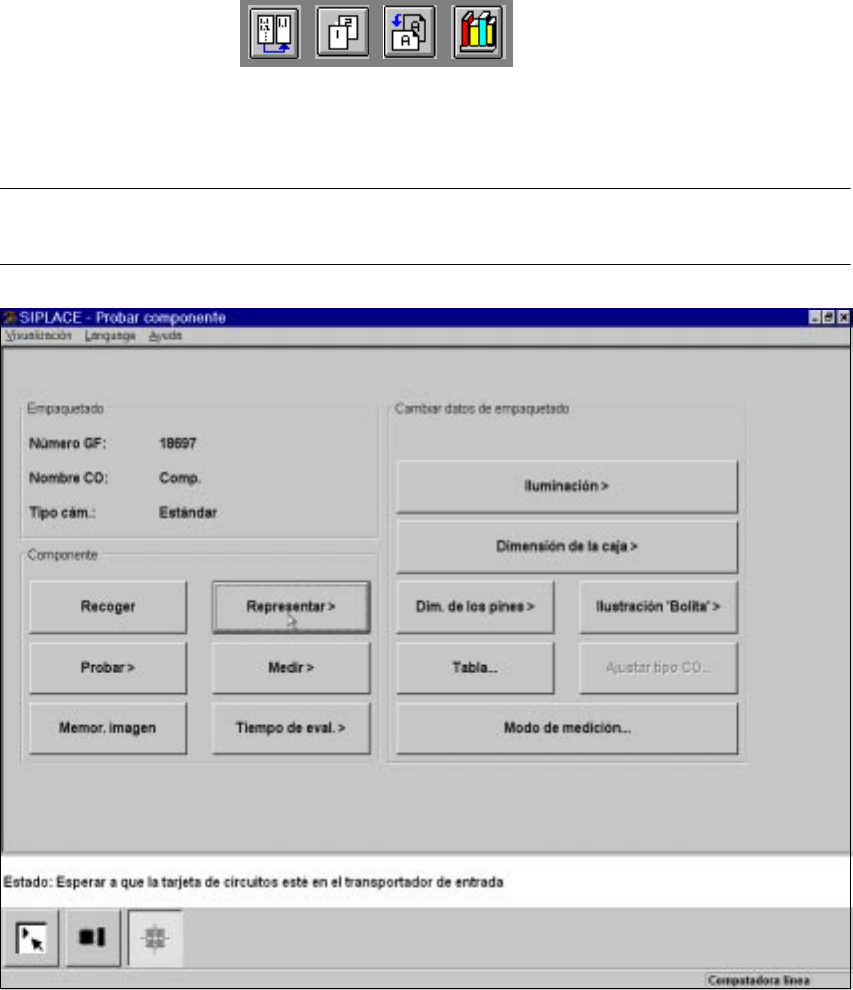

Fig. 6.6 - 15 Menú "Probar el componente", opción "Recoger el componente"
Al activar esta función se inician las siguientes operaciones: 6
– Se recoge un componente de una pista determinada.
– Si ya existe un componente debajo de la cámara, éste se expulsa.
– Se puede hacer clic en las opciones "Probar" y "Medir".
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
257
t IIt
6.6.4.2 Opción "Representar el componente"
INDICACION 6
Antes de poder activar esta opción debe haber cargado un número de empaquetado.
6
Fig. 6.6 - 16 Menú "Probar el componente", opción "Representar el componente"
Al activar esta opción se inician las siguientes operaciones: 6
– Se expide el comando de determinación de parámetros.
– El sistema óptico genera el contorno exterior del componente a partir de la descripción teórica.
– La imagen de vídeo con la imagen de cámara real y el modelo arriba visualizado aparece en
la pantalla .
– Se visualiza la línea de encabezamiento con comentarios.
El operador puede ahora comprobar visualmente la correspondencia de la descripción teórica
con el componente real. 6
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
258
t IIt
6

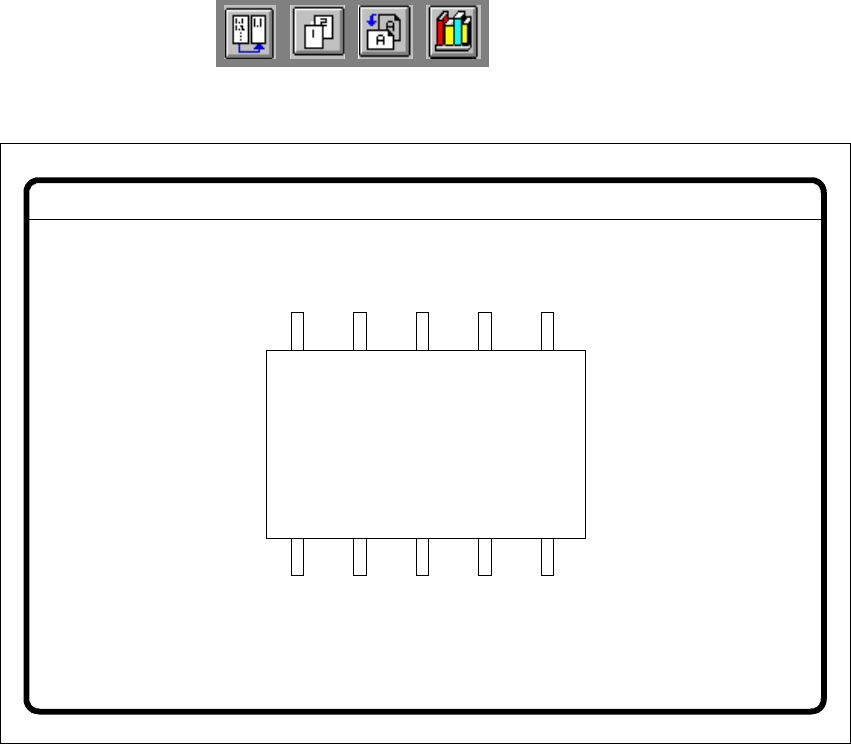

Fig. 6.6 - 17 Menú "Probar el componente", imagen de vídeo "Representar - CO"
– Con "ESC" abandona la función. La imagen de vídeo se suprime y se visualiza de nuevo el
menú "Probar el componente".
GF-Nr. = 5BE darstellen
6
Representar - CO
6
N° forma caja = 5
