Instrucc iones de uso SIPLACE HS-50 6 Funciones ópticas Versión de s oftware SR.501.xx E dición 12/99 ES 6.6 Probar el componente 261 t I I t 6.6.4.4 Opción "Medir el compone nte" INDICACION 6 Esta opció n se p…
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
260
t IIt
6

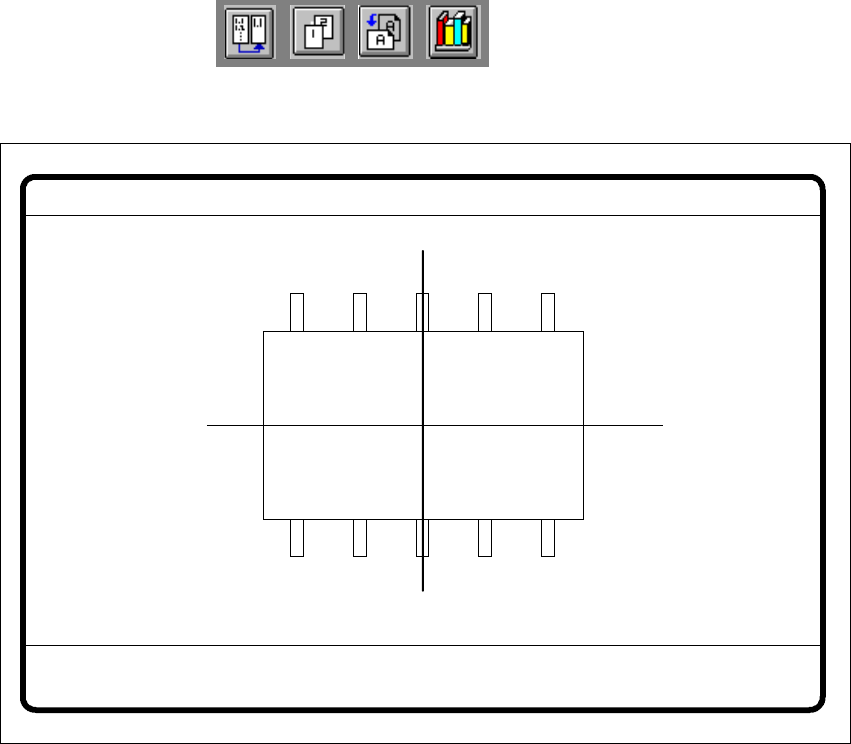

Fig. 6.6 - 19 Menú "Probar el componente", imagen de vídeo "Probar el componente"
Å Llame con la tecla "RETURN" uno tras otro todos los pasos de medición definidos. Cada vez
que pulsa la tecla "RETURN" se ejecuta otro paso de medición y se visualiza el resultado en
la pantalla.
Å Con "ESC" abandona la opción. La imagen de vídeo se oculta y se visualiza de nuevo el menú
"Probar el componente".
GF no. = 5Test component
RET: Test component
6
Probar - CO
6
N° f. caja = 5
6
RET: Probar - CO
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
261
t IIt
6.6.4.4 Opción "Medir el componente"
INDICACION 6
Esta opción se puede solamente activar cuando ha cargado anteriormente un número - GF y se
recogió un componente.
6
Fig. 6.6 - 20 Menú "Probar el componente", opción "Medir - CO"
Al activar esta opción se inician las siguientes operaciones: 6
– Se visualiza la imagen de vídeo en la pantalla.
– Se expide el comando de medición con los parámetros predefinidos.
– El sistema óptico ejecuta uno tras otro los pasos de medición específicos al componente.
– Los valores de medición se visualizan en la imagen de vídeo.
6
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
262
t IIt
6
Fig. 6.6 - 21 Menú "Probar el componente", imagen de vídeo "Medir - COe"
Medición óptica de componentes convencionales con conexiones de patillas 6
La cruz reticular indica el centro de gravedad del componente. El contorno del componente se
resalta en color. 6
Los valores de medición representan los parámetros geométricos del componente como 6
– desviación de patilla
El valor de desviación de patilla se edita cuando ha seleccionado el modo de medición "Pin"
o "Bolita".
– distribución
El valor se edita cuando está activo como último paso de medición el modo "Esquina".
– número de patillas
– desplazamiento X / Y
– ortogonalidad
– dimensiones del componente
– ángulo de giro y
– factor para la calidad de la medición.
BE messen GF-Nr. = 5
X-Off.[mm] = ... Y-Off.[mm] = ... Phi[Grad] = ...
Orth.[Gr] = ...
Beinanzahl = ...
Qualität = ...
Länge[mm] = ...
Breite[mm] = ...
Teilung[mm] =
RET: BE messen
B.abw.[mm] =
6
RET: medir - CO
Desv. patilla [mm] =
Número de patillas= ...
X-Off. [mm] = ...
6
Medir - CO
6
N° f. caja = 8
Distribución [mm] =
Ortog. [Gr] = ...
Y-Off. [mm] = ...
Longitud [mm] = ...
Phi [Grados] = ...
Ancho [mm] = ...
Calidad = ...
