Instrucc iones de uso SIPLACE HS-50 6 Funciones ópticas Versión de s oftware SR.501.xx E dición 12/99 ES 6.6 Probar el componente 271 t I I t Con el fin de otros anális is en l a empres a Siemen s AG copie el fichero del…
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
270
t IIt
Estrella: 6
blanco: Posición del componente 6
Representación teórica de modelo de "Bolita" 6
en resolución pixel al borde izquierdo de la imagen de vídeo 6
La descripción la encuentra bajo el punto "modo Arreglo". 6
6.6.4.5 Opción "Memorizar la imagen"
INDICACION 6
Usted puede hacer clic en esta opción cuando ha cargado con anterioridad un número - GF.
6

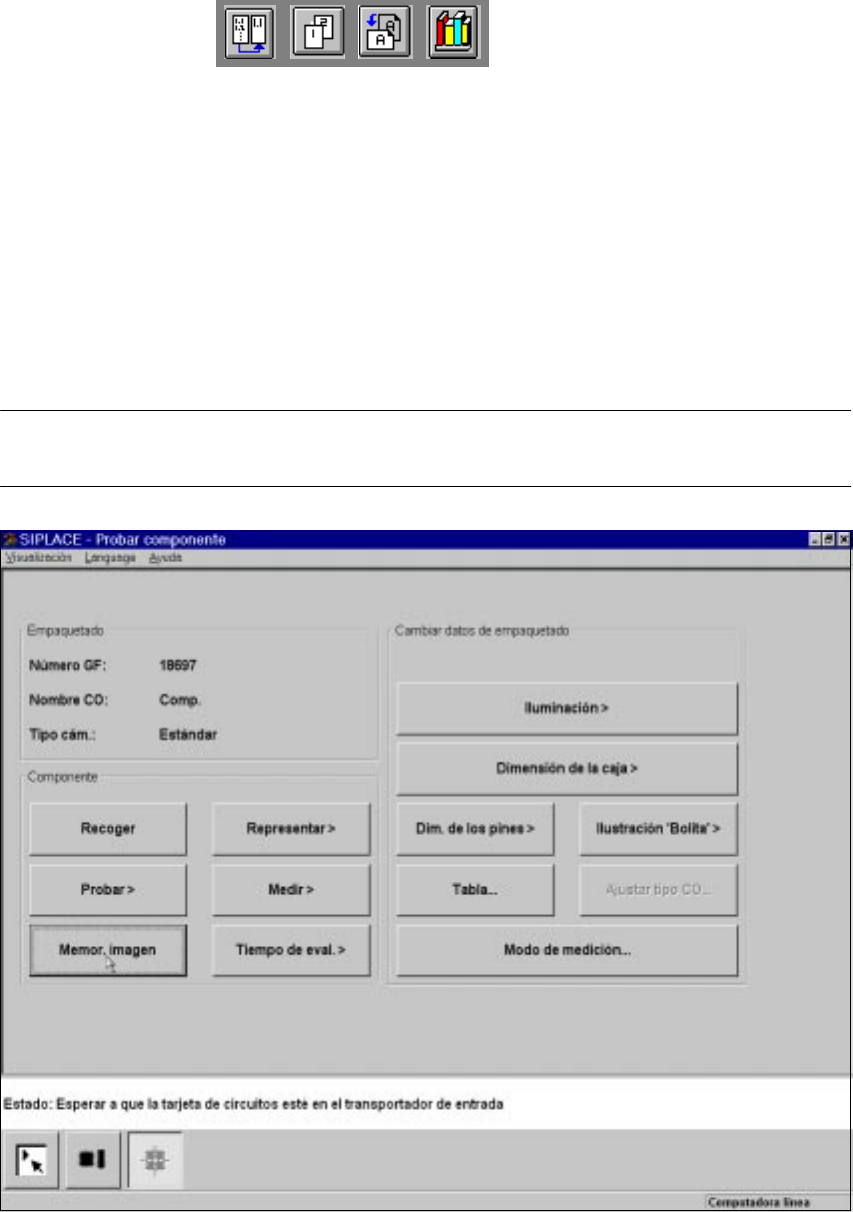

Fig. 6.6 - 22 Menú "Probar el componente", opción "Memorizar la imagen"
Con este menú tiene la posibilidad de memorizar como fichero, en el disco duro del controlador
de la máquina, la imagen de vídeo generada. El nombre del fichero a la ruta están preestableci-
dos y son: 6
D:\TMP\MVSBILD.MVS 6
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
271
t IIt
Con el fin de otros análisis en la empresa Siemens AG copie el fichero del disco duro del contro-
lador MVS a un disquete, y envíelo al departamento de servicio de PL EA. 6
6.6.4.6 Opción "Tiempo de evaluación"
INDICACION 6
Usted puede hacer clic en esta opción cuando ha cargado con anterioridad un número - GF.
6
Fig. 6.6 - 23 Menú "Probar el componente", opción "Tiempo de evaluación"
Con esta opción puede visualizar el tiempo de evaluación para un componente seleccionado. Al
activar la función se inician las siguientes operaciones: 6
– Se activa el proceso de medición.
– La imagen de vídeo aparece en la pantalla.
– Se visualiza el tiempo de evaluación.
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
272
t IIt
6
Fig. 6.6 - 24 Menú "Probar el componente", imagen de vídeo "Tiempo de evaluación"
Å Con la tecla RETURN inicia la medición. Después de terminar el proceso se visualiza el tiempo
de medición en mseg.
Å Con ESC abandona esta opción. La imagen de vídeo se oculta y se visualiza de nuevo el
menú "Probar el componente".
6.6.4.7 Aclaraciones referentes al grupo de opciones "Modificar datos - GF"
Al grupo "Modificar datos del empaquetado" pertenecen las siguientes opciones: 6
– Iluminación
– Dimensión de la caja
– Dimensión de patilla
– Figura de bolita
–Tabla
– Ajustar el tipo de componente (solamente en máquinas automáticas 80F)
– Modo de medición
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
Tiempo eval. [ms] =
RET: Medir compon.
6
Tiempo de evaluac.
6
N° f. caja. = 5
