Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
271
t IIt
Con el fin de otros análisis en la empresa Siemens AG copie el fichero del disco duro del contro-
lador MVS a un disquete, y envíelo al departamento de servicio de PL EA. 6
6.6.4.6 Opción "Tiempo de evaluación"
INDICACION 6
Usted puede hacer clic en esta opción cuando ha cargado con anterioridad un número - GF.
6

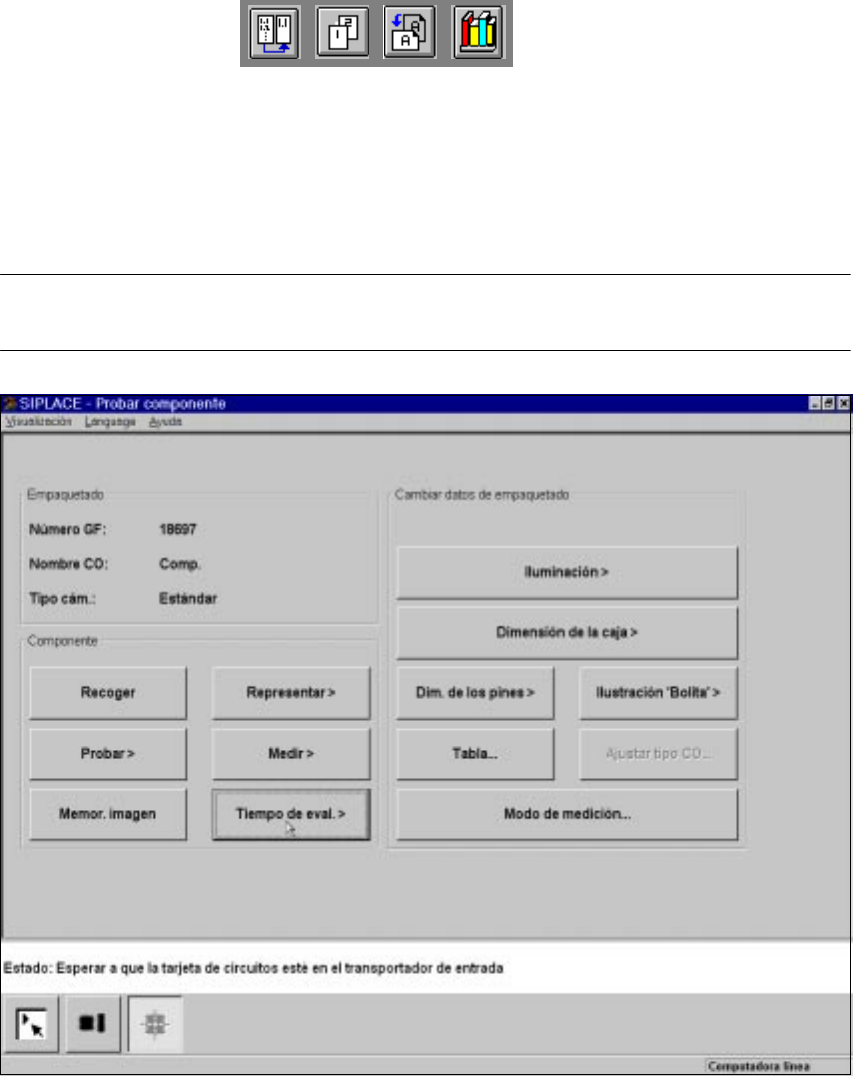

Fig. 6.6 - 23 Menú "Probar el componente", opción "Tiempo de evaluación"
Con esta opción puede visualizar el tiempo de evaluación para un componente seleccionado. Al
activar la función se inician las siguientes operaciones: 6
– Se activa el proceso de medición.
– La imagen de vídeo aparece en la pantalla.
– Se visualiza el tiempo de evaluación.
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
272
t IIt
6

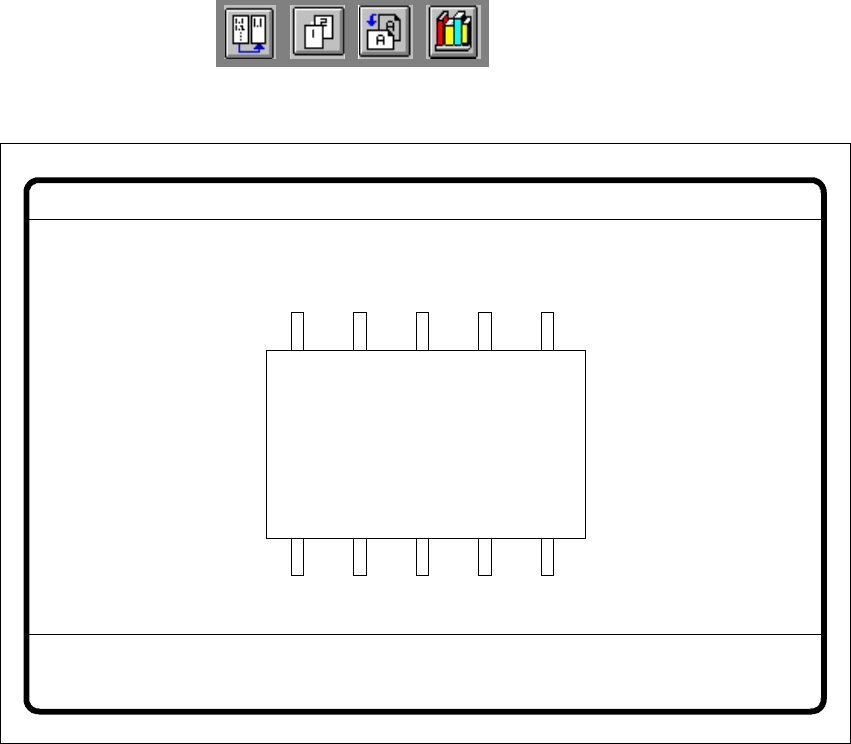

Fig. 6.6 - 24 Menú "Probar el componente", imagen de vídeo "Tiempo de evaluación"
Å Con la tecla RETURN inicia la medición. Después de terminar el proceso se visualiza el tiempo
de medición en mseg.
Å Con ESC abandona esta opción. La imagen de vídeo se oculta y se visualiza de nuevo el
menú "Probar el componente".
6.6.4.7 Aclaraciones referentes al grupo de opciones "Modificar datos - GF"
Al grupo "Modificar datos del empaquetado" pertenecen las siguientes opciones: 6
– Iluminación
– Dimensión de la caja
– Dimensión de patilla
– Figura de bolita
–Tabla
– Ajustar el tipo de componente (solamente en máquinas automáticas 80F)
– Modo de medición
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
Tiempo eval. [ms] =
RET: Medir compon.
6
Tiempo de evaluac.
6
N° f. caja. = 5
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
273
t IIt
El fichero - GF (empaquetado) está memorizado en la computadora de la línea. Este consta esen-
cialmente de dos partes: 6
– los datos geométricos del empaquetado y
– los datos específicos al sensor.
La parte específica al sensor contiene 6
– las condiciones de medición para el componente,
– la iluminación y
– los datos de las tablas de transformación.
INDICACION 6
Los botones de opciones del menú "Probar el componente " están solamente activos cuando ya
se ha cargado una empaquetado.
6

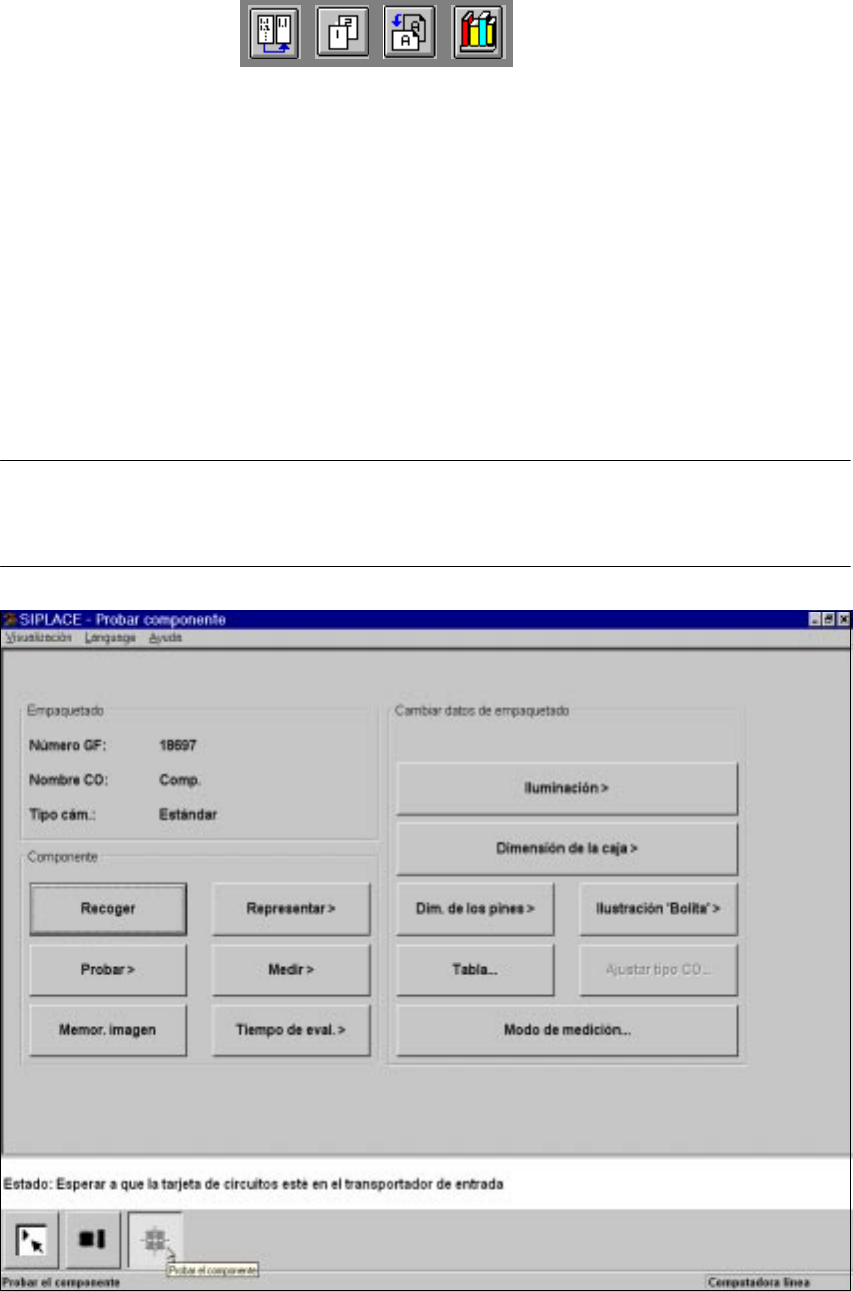

Fig. 6.6 - 25 Menú "Probar el componente", opciones
