Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
275
t IIt
– Parámetros de iluminación son
– el contraste en la representación de imagen
– el plano de iluminación llano, bajo, medio o empinado para la iluminación del componente
(regulación de luminosidad).
– Parámetros para la representación de color (5 secciones)
– 10 Parámetros - valores "IN"
– 10 Parámetros - valores "OUT"
Los parámetros están memorizados en la computadora de línea en el fichero - GF. El fichero se
envía a la computadora de la estación al ser solicitado. A continuación se convierte y se transfiere
a la computadora-MVS. 6
Si modifica un parámetro, este se registra en el fichero x.SST, se convierte el fichero x.SST y se
carga en la computadora-MVS. 6
6.6.4.8 Opción "Iluminación"
6
Fig. 6.6 - 26 Menú "Probar el componente", imagen de vídeo "Iluminación"
En la selección de esta opción se visualiza la imagen de vídeo para el control y ajuste de la ilu-
minación. 6
GF-Nr. = 5Beleuchtung
RET: BE prüfen
Beleucht. = eben/flach/mittel/steil Feld-Schritt =
Blank: Schrittw.
Tab: Beleuchtung
Helligkeit = 0 ... 255
: Helligkeit gr.
: Helligkeit kl.
6
Ilumin = plana/baja/media/pend.
Ret.: probar el componente
Tab: Iluminación
6
Iluminación
6
N° f. caja = 5
6
Luminosidad = 0 ... 255
:Mayor luminosidad
:Menor luminosidad
6
Paso-campo =
Espac.: paso
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
276
t IIt
Å Con las teclas de flecha aumenta o reduce la luminosidad de las líneas LED en el sistema de
cámara para la iluminación del componente. El valor de luminosidad puede seleccionarse en
256 niveles, para lo cual el valor 255 corresponde al máximo.
Å Con el espaciador conmuta el paso para la modificación de luminosidad de 1 a 10 y viceversa.
Å Con la tecla-Tab selecciona entre tres planos de iluminación, la iluminación empinada (fila LED
superior), media (segunda fila LED) y llana (tercera fila LED).
Å Con la tecla "RETURN" activa los pasos individuales registrados en las condiciones de medi-
ción.
Å Con "ESC" abandona esta opción. Usted retorna al menú "Probar el componente".
INDICACION 6
Usted encuentra en el aparte 6.7.6
, a partir de la página 309, una guía para la selección de los
parámetros de iluminación.
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
277
t IIt
6.6.4.9 Opción "Dimensión de la caja"
Aquí tiene la posibilidad de modificar el ancho y la longitud óptica de la caja cuando se presenta
el efecto de reducción de imagen de forma muy marcada. Este efecto se presenta más que todo
en componentes cilíndricos, PLCCs, BGAs y µBGAs. 6
6

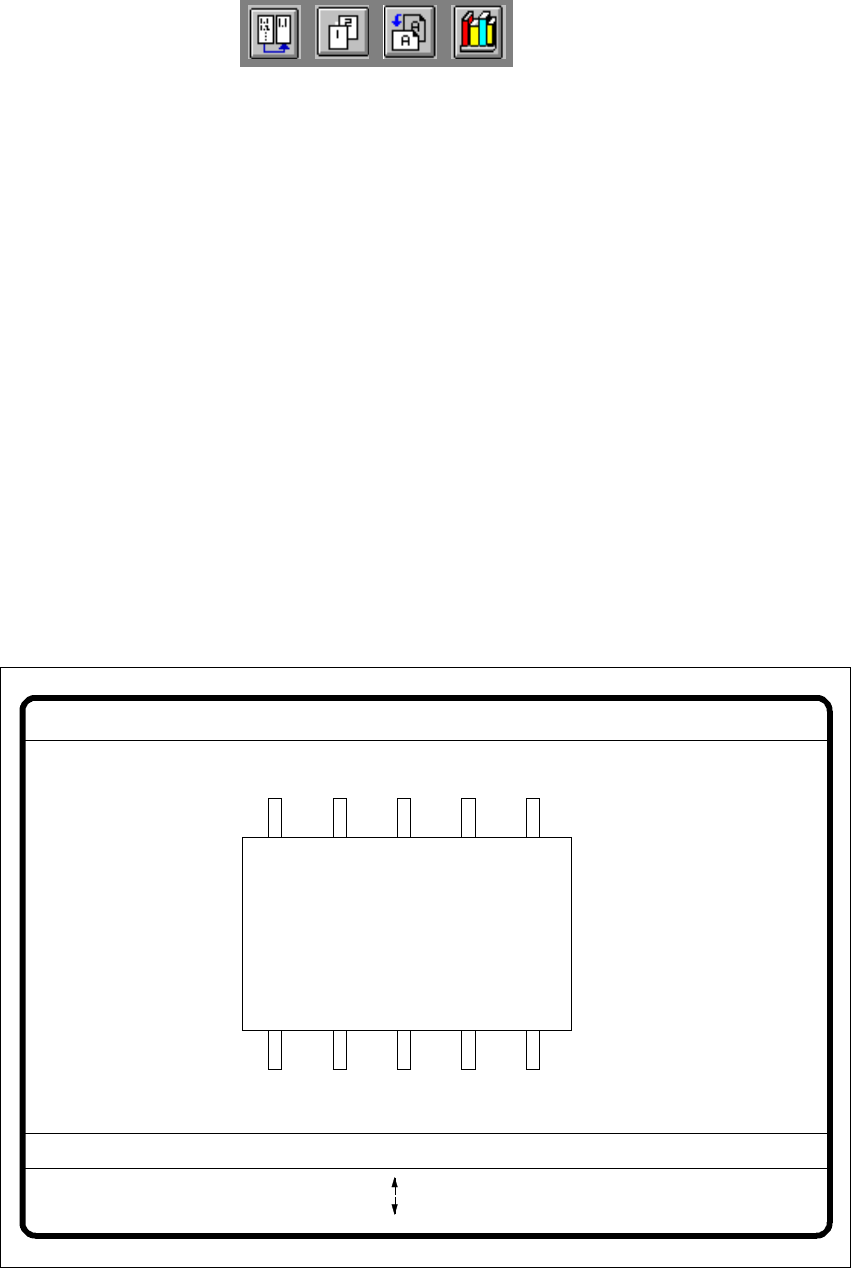

Fig. 6.6 - 27 Menú "Probar el componente", imagen de vídeo "Dimensión de la caja"
Å Con las teclas de flecha modifica la longitud y el ancho del componente. Se visualizan los da-
tos geométricos actuales (ver anotación en la página 274
).
Å Con el espaciador conmuta entre los lados del componente.
Å Con "RETURN" activa los pasos individuales especificados en las condiciones de medición.
Å Con "ESC" abandona esta opción.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...
Gehäusedimension
6
Lado-caja =
6
Dimensión de caja
6
N° f. caja = 5
; mayor
: menor
6
L. opt. [mm] = ...
6
Ancho ópt. [mm] = ...
Ret.: Probar - CO
Espac.: Lado caja
