Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
277
t IIt
6.6.4.9 Opción "Dimensión de la caja"
Aquí tiene la posibilidad de modificar el ancho y la longitud óptica de la caja cuando se presenta
el efecto de reducción de imagen de forma muy marcada. Este efecto se presenta más que todo
en componentes cilíndricos, PLCCs, BGAs y µBGAs. 6
6

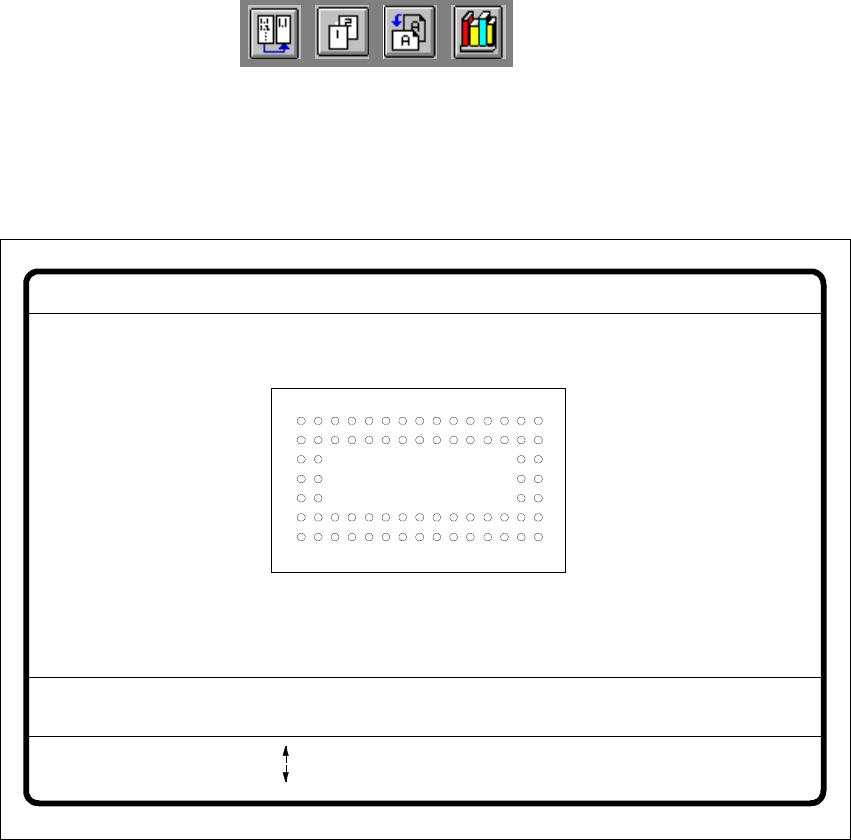

Fig. 6.6 - 27 Menú "Probar el componente", imagen de vídeo "Dimensión de la caja"
Å Con las teclas de flecha modifica la longitud y el ancho del componente. Se visualizan los da-
tos geométricos actuales (ver anotación en la página 274
).
Å Con el espaciador conmuta entre los lados del componente.
Å Con "RETURN" activa los pasos individuales especificados en las condiciones de medición.
Å Con "ESC" abandona esta opción.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...
Gehäusedimension
6
Lado-caja =
6
Dimensión de caja
6
N° f. caja = 5
; mayor
: menor
6
L. opt. [mm] = ...
6
Ancho ópt. [mm] = ...
Ret.: Probar - CO
Espac.: Lado caja
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
278
t IIt
6.6.4.10 Opción "Dimensión de los pines"
Con esta opción puede modificar el ancho y la longitud óptica de patilla. Además puede modifi-
carse el contraste de patilla cuando debido a la reducción de imagen las patillas no son recono-
cidas de forma segura. 6
6
Fig. 6.6 - 28 Menú "Probar el componente", opción medición de los pines
6
Å Con la tecla de tabulador selecciona el modelo de patilla.
Å Con el espaciador selecciona el lado de patilla.
Å Con + y – aumenta o disminuya el contraste de patilla.
Å Con las teclas de flecha modifica el ancho y la longitud de patilla. El componente se visualiza
en la pantalla en su contorno exterior y con los datos geométricos de patilla actualizados.
Å Con la tecla "RETURN" activa los pasos individuales que se encuentran en las condiciones de
medición para el componente especifico.
6
Con "ESC" aborta esta opción, aún cuando no se han ejecutado todos los pasos de medición.
Usted retorna al menú "Probar el componente". 6
GF-Nr. = 5Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ... opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
6
Dimensión de patilla
6
N° f. caja = 5
; mayor
: menor
L- opt. [mm] = ... Ancho ópt. [mm] = ...
Ret.: Probar comp.
Espac.: lado - caja
Espac.: lado - patilla + : Contraste +
– : Contraste –
Modelo de patilla = 1 ... n
Lado-patilla =
Contraste patilla =
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
279
t IIt
6.6.4.11 Opción "Ilustración - bolita"
Con esta opción puede modificar la descripción de modelo "bolita". 6
6
Fig. 6.6 - 29 Menú "Probar el componente", imagen de vídeo Ilustración "Bolita"
Å Con la tecla de tabulador selecciona el modelo de "bolita".
Å Con el espaciador selecciona el tipo de radio - radio interior o exterior.
Å Con las teclas de flecha aumenta o disminuye el radio interior o exterior de la bolita. La bolita
se visualiza, en sus dimensiones geométricas, al borde izquierdo de la imagen de vídeo como
imagen-pixel.
El valor del radio interior determina la forma de la bolita:
– Si el radio interior es = 0, la forma de la bolita es un círculo.
– Si el radio interior es > 0, la forma de la bolita es un anillo (Doughnut, se utiliza rara vez).
Å Con + ó – aumenta o disminuye el contraste de "bolita".
Seleccione un contraste de bolita > 0, cuando la bolita es más clara que el fondo.
Seleccione un contraste de bolita < 0, cuando la bolita es más oscura que el fondo.
Å Con la tecla RETURN activa los pasos individuales que se encuentran en las condiciones de
medición para el componente específico.
Å Con "ESC" aborta esta opción, aún cuando no se han ejecutado todos los pasos de medición.
Usted retorna al menú "Probar el componente".
GF-Nr. = 5Ballabbildung
RET: BE prüfen
Tab: Ballmodell
Rad. i.[mm]
Ballmodell = 1
Rad. a.[mm]
Rad. typ: innen/aussen
= 0.500
= 1.500
+ : Kontrast +
- : Kontrast -
Kontrast a.
Kontrast i.
= 10
= 20
: grösser
: kleiner
Blank: Radiustyp
6
Ilustración "bolita"
6
N° f. caja = 5
; mayor
: menor
Ret.: Probar comp.
Tab: Modelo - bolita
+ : Contraste +
– : Contraste –
Tipo radio : int./ext.
Modelo bolita = 1
Rad. e. [mm]
Rad. i. [mm]
= 1.500
= 0.500
Contraste e.
Contraste i.
= 10
= 20
Espac.: Tipo de
radio
