Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
289
t IIt
6.6.4.16 Modo de medición "Cuerpo" (Size)
Después de hacer clic en el botón "Ajustar" del modo de medición "Cuerpo" se visualiza el menú
"Modo de medición por cuerpo" en la pantalla. 6
6

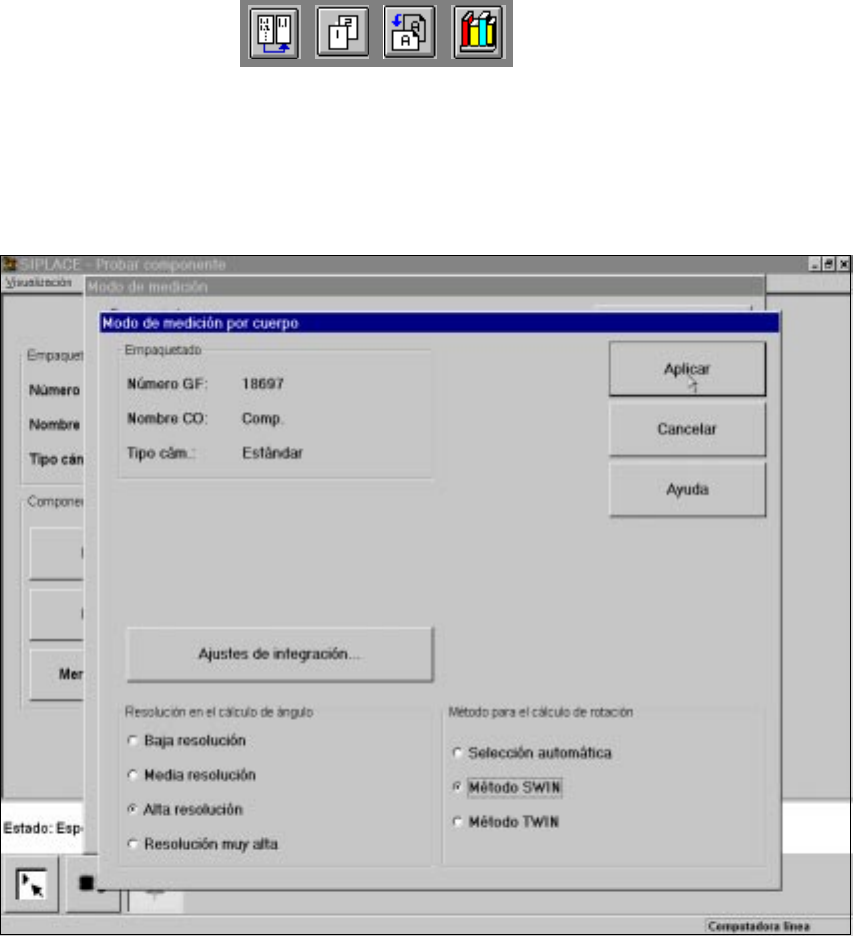

Fig. 6.6 - 35 Opción "Modo de medición", menú "Modo de medición por cuerpo"
En este menú tiene la posibilidad de 6
– variar la resolución del cálculo angular.
– fijar el método para el cálculo de rotación y
– variar los ajustes de integración.
Resolución del cálculo angular 6
Si en este modo de medición se determina de forma incorrecta el giro del componente debido a
ambigüedad, usted puede aumentar la resolución angular para determinar el ángulo de giro. En
dependencia de la resolución se utilizan para la determinación angular del componente los
siguientes pasos: 6
– Componente sencillo: baja resolución
– Componente complejo alta resolución
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
290
t IIt
Método para el cálculo de rotación 6
Aquí fija el número de ventanas de rotación para la determinación de ángulo: 6
– Selección automática
El sistema selecciona el número de ventanas.
– Método - SWIN (S
ingle Window)
Se selecciona una ventana. El método es apropiado para componentes pequeños, componen-
tes complejos y componentes con dimensiones variables.
– Método - TWIN (T
wo Windows)
Se seleccionan dos ventanas. El método es apropiado especialmente para una evaluación rá-
pida, por ejemplo para PLCCs. Una condición para este método es que las estructuras a con-
trolar se encuentren en el centro de las ventanas. Si este no es el caso, seleccione solamente
una ventana (método-SWIN).
Ajustes de integración 6
Si ha hecho clic en el botón "Ajustes de integración" se visualiza el menú "Modo de medición por
cuerpo - ajustes de integración". 6
6

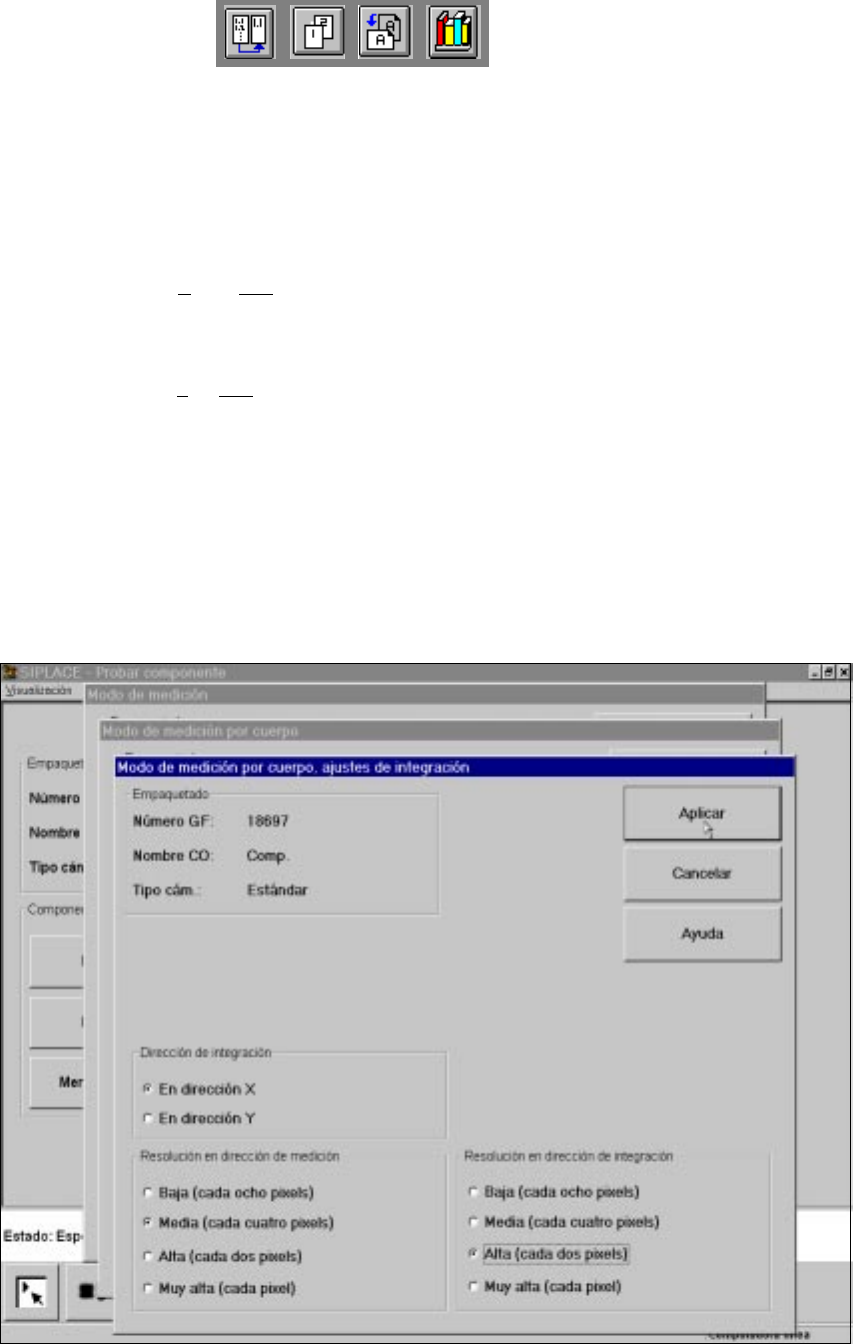

Fig. 6.6 - 36 Opción "Modo de medición", menú "Modo de medición por cuerpo
- ajustes de integración"
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
291
t IIt
En este menú puede seleccionar 6
– la dirección de integración,
– la resolución en dirección de medición y
– la resolución en dirección de integración.
Dirección de integración 6
Seleccione para la determinación de ángulo la dirección de integración en dirección X o Y del eje
del componente. Nosotros aconsejamos seleccionar el lado de mayor longitud. 6
Resolución en dirección de medición 6
Seleccionando esta resolución se pueden optimizar los tiempos de medición en el cabezal revól-
ver. 6
Resolución en dirección de integración 6
Seleccionando esta resolución se pueden optimizar los tiempos de medición en el cabezal revól-
ver. 6
Resolución en dirección de
medición
Resolución en dirección de
integración
Componentes pequeños muy alta muy alta
Componentes grandes con un
paso de medición adicional alta media
