Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
295
t IIt
Medición 6
Si las puntas de patilla interiores se representan mejor que las exteriores, por ejemplo para pati-
llas brillantes ligeramente dobladas hacia arriba, puede elegir entre las siguientes opciones: 6
– medición de puntas a través de la punta interior de la patilla, por ejemplo para zócalos
– centro de patilla, medición del centro de gravedad, por ejemplo para PLCC, SOI
– medición de puntas a través de las puntas exteriores de patilla, p.ej. para QFP, SOT, SO
Cuántas patillas se deben medir en cada esquina 6
Si las patillas no resaltan bien del fondo, por ejemplo para enchufes blancos, puede aquí fijar el
número de patillas a medir. Condición para ello es que el componente sea descrito por completo
en la computadora de la línea (FDC). 6
INDICACION 6
Modifique este valor solamente para componentes especiales y enchufes, y desactive la medi-
ción Pin para enchufes blancos.
Medición angular 6
Para componentes de una fila se determina el ángulo de giro de forma inexacta. Por ello es mejor
utilizar el modo de medición Hilera para la determinación del ángulo de giro. Entonces desactive
aquí la medición de ángulo. 6
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
296
t IIt
6.6.4.19 Modo de medición "Pin" (Lead)
Después de hacer clic en el botón "Ajustar" del modo de medición "Pin", se visualiza el menú
"Modo de medición por pin". 6
6

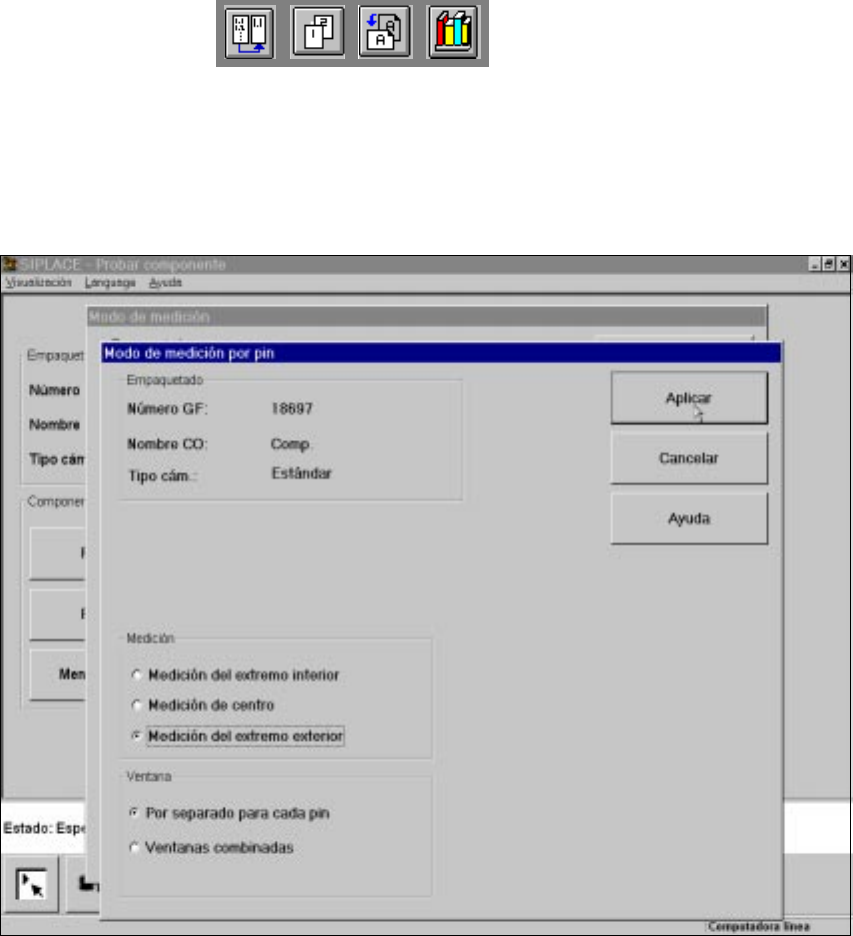

Fig. 6.6 - 40 Opción "Modo de medición", menú "Modo de medición por pin"
En este menú tiene la posibilidad de 6
– fijar el método de medición de patillas.
– elegir para la medición una ventana independiente para cada patilla o una ventana combinada
para todas las patillas.
Medición 6
Si las puntas de patilla interiores se representan mejor que las exteriores, por ejemplo para pati-
llas brillantes ligeramente dobladas hacia arriba, puede elegir entre las siguientes opciones: 6
– medición de puntas a través de la punta interior de la patilla, por ejemplo para zócalos
– centro de patilla, medición del centro de gravedad, por ejemplo para PLCC, SOJ
– medición de puntas a través de las puntas exteriores de patilla, p.ej. para QFP, SOT, SO
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
297
t IIt
Ventana 6
– Ventana independiente para cada patilla
Aquí define una ventana en dirección primaria (azul oscuro) y en dirección secundaria (azul
claro) para la medición de una patilla estándar de componentes irregulares y componentes es-
peciales.
– Ventana combinada
Usted define una ventana conjunta para todas las patillas. Esto es válido solamente para com-
ponentes simétricos de cuatro caras .
6.6.4.20 Modo de medición "Arreglo" (Grid)
Después de hacer clic en el botón "Ajustar" del modo de medición por arreglo, se visualiza el
menú "Modo de medición por arreglo". 6
6

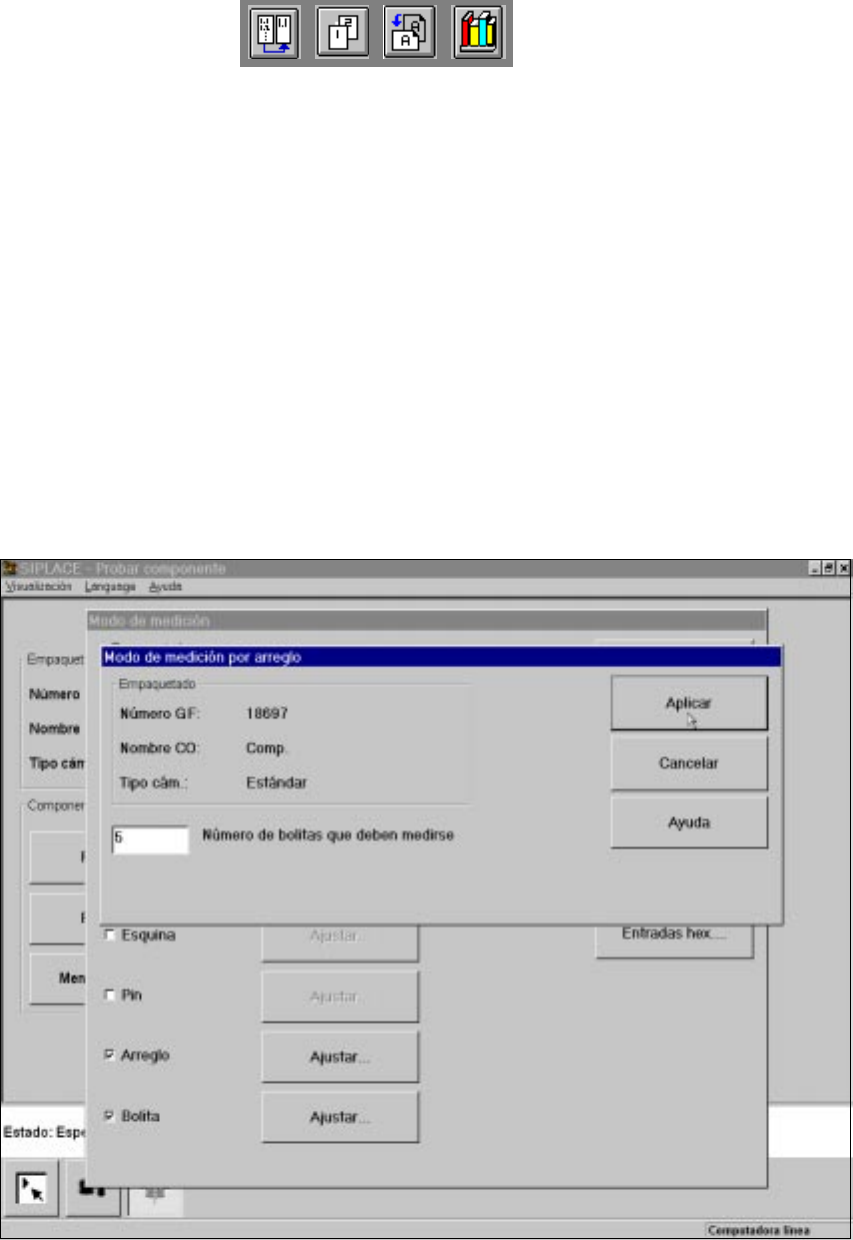

Fig. 6.6 - 41 Opción "Modo de medición", menú "Modo de medición por arreglo"
En este menú registra el número de bolitas a medir por cada esquina: 3 para medición sencilla y
5 para medición múltiple 6
