6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
296
t IIt
6.6.4.19 Modo de medición "Pin" (Lead)
Después de hacer clic en el botón "Ajustar" del modo de medición "Pin", se visualiza el menú
"Modo de medición por pin". 6
6
Fig. 6.6 - 40 Opción "Modo de medición", menú "Modo de medición por pin"
En este menú tiene la posibilidad de 6
– fijar el método de medición de patillas.
– elegir para la medición una ventana independiente para cada patilla o una ventana combinada
para todas las patillas.
Medición 6
Si las puntas de patilla interiores se representan mejor que las exteriores, por ejemplo para pati-
llas brillantes ligeramente dobladas hacia arriba, puede elegir entre las siguientes opciones: 6
– medición de puntas a través de la punta interior de la patilla, por ejemplo para zócalos
– centro de patilla, medición del centro de gravedad, por ejemplo para PLCC, SOJ
– medición de puntas a través de las puntas exteriores de patilla, p.ej. para QFP, SOT, SO
Instrucciones de uso SIPLACE HS-50 6 Funciones ópticas
Versión de software SR.501.xx Edición 12/99 ES 6.6 Probar el componente
297
t IIt
Ventana 6
– Ventana independiente para cada patilla
Aquí define una ventana en dirección primaria (azul oscuro) y en dirección secundaria (azul
claro) para la medición de una patilla estándar de componentes irregulares y componentes es-
peciales.
– Ventana combinada
Usted define una ventana conjunta para todas las patillas. Esto es válido solamente para com-
ponentes simétricos de cuatro caras .
6.6.4.20 Modo de medición "Arreglo" (Grid)
Después de hacer clic en el botón "Ajustar" del modo de medición por arreglo, se visualiza el
menú "Modo de medición por arreglo". 6
6
Fig. 6.6 - 41 Opción "Modo de medición", menú "Modo de medición por arreglo"
En este menú registra el número de bolitas a medir por cada esquina: 3 para medición sencilla y
5 para medición múltiple 6
6
6 Funciones ópticas Instrucciones de uso SIPLACE HS-50
6.6 Probar el componente Versión de software SR.501.xx Edición 12/99 ES
298
t IIt
INDICACION: 6
La velocidad del modo de medición "Arreglo" puede aumentarse cuando se ha ejecutado con
anterioridad el modo de medición "Cuerpo".
6.6.4.21 Modo de medición "Bolita" (Ball)
Después de hacer clic en el botón "Ajustar" del modo de medición por "Bolita", se visualiza el
menú "Modo de medición Bolita". 6
6

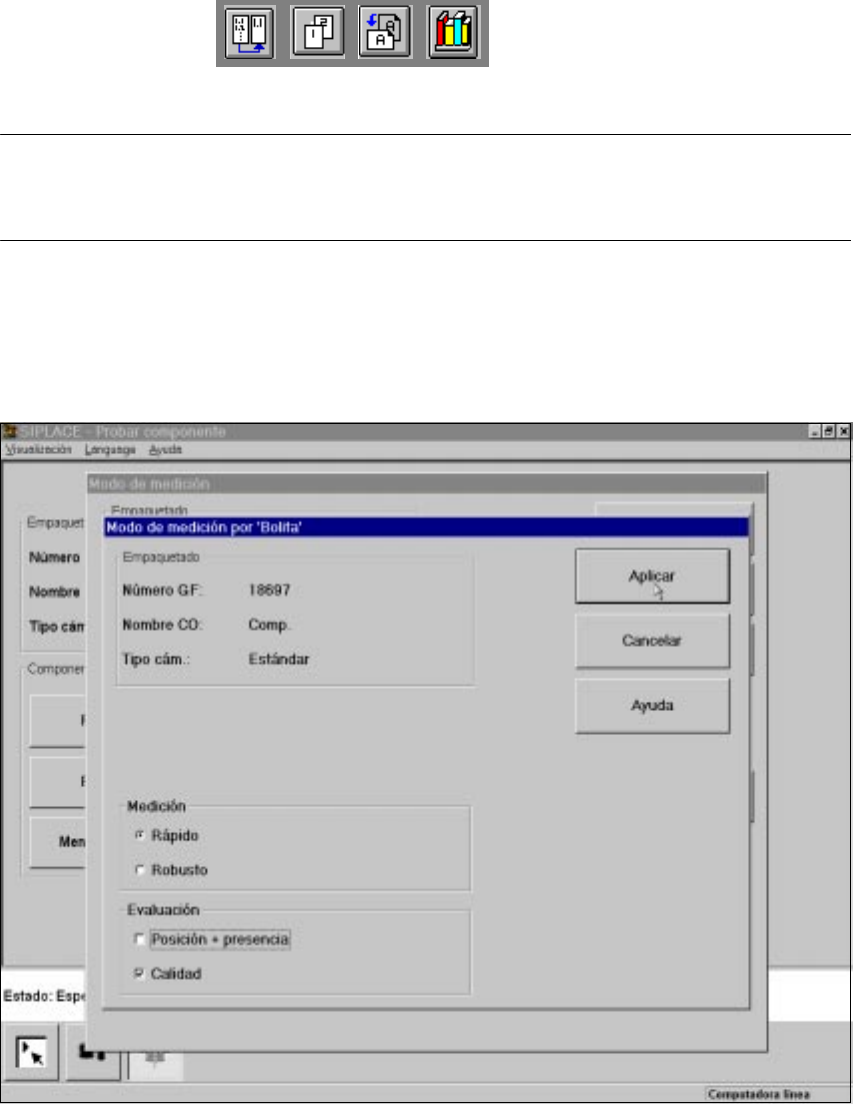

Fig. 6.6 - 42 Opción "Modo de medición", menú "Modo de medición por bolita
En este menú tiene la posibilidad de 6
– seleccionar bajo "Prioridad" el método de medición o
– ejecutar una determinación de posición y presencia de bolitas para la evaluación, o una eva-
luación de calidad.
