Instrucc iones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos Versión de s oftware SR.501.xx E dición 12/99 ES 1.10 Instalación de la máquina autom ática 31 t I I t 1.10 I n st alación de la máqui na automática 1.10…
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.9 Dimensiones y peso de la máquina automática Versión de software SR.501.xx Edición 12/99 ES
30
t IIt
1.9.3 Punto de gravedad de la máquina automática
1

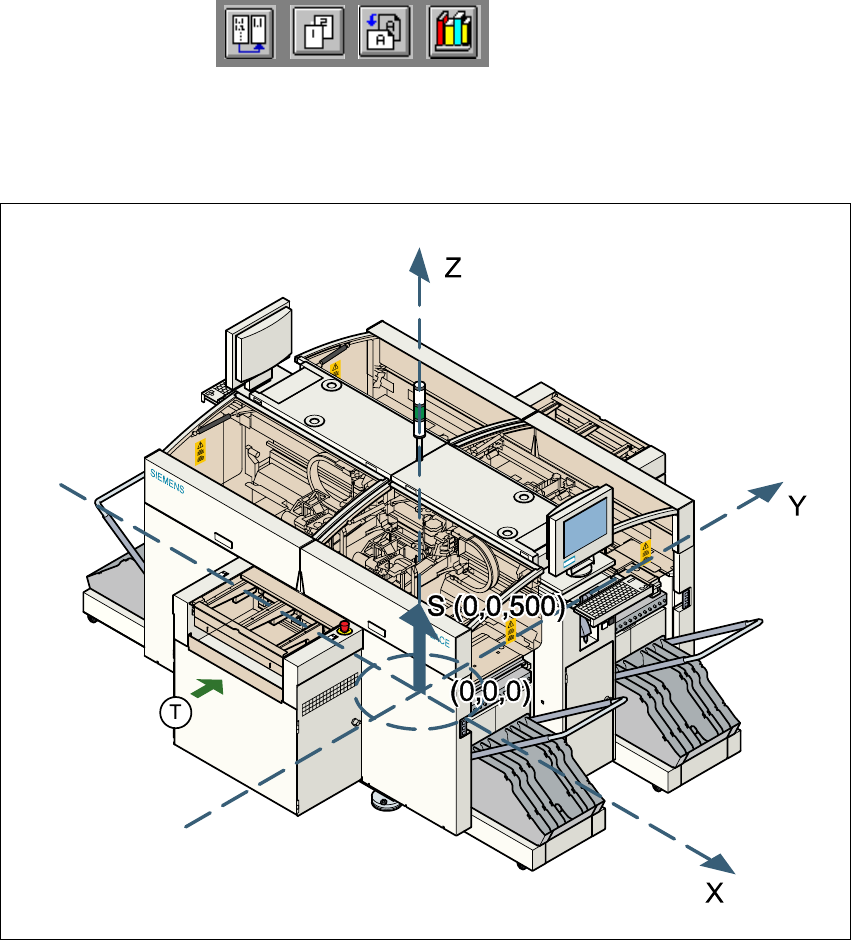

Fig. 1.9 - 2 Punto de gravedad de la máquina automática
Coordenada-X 0 mm 1
Coordenada-Y 0 mm 1
Coordenada-Z 500 mm altura 1
T Dirección de transporte de las tarjetas de circuitos impresos 1
1
Estas coordenadas del centro de gravedad son válidas para la máquina automática para una al-
tura de transporte de tarjetas de circuitos de 830 mm. 1
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 12/99 ES 1.10 Instalación de la máquina automática
31
t IIt
1.10 Instalación de la máquina automática
1.10.1 Dimensiones de transporte
Para el transporte puede desmontarse el grupo automático adosado del lado de entrada. El an-
cho de la máquina se reduce de 2380 mm a 1960 mm. 1
1

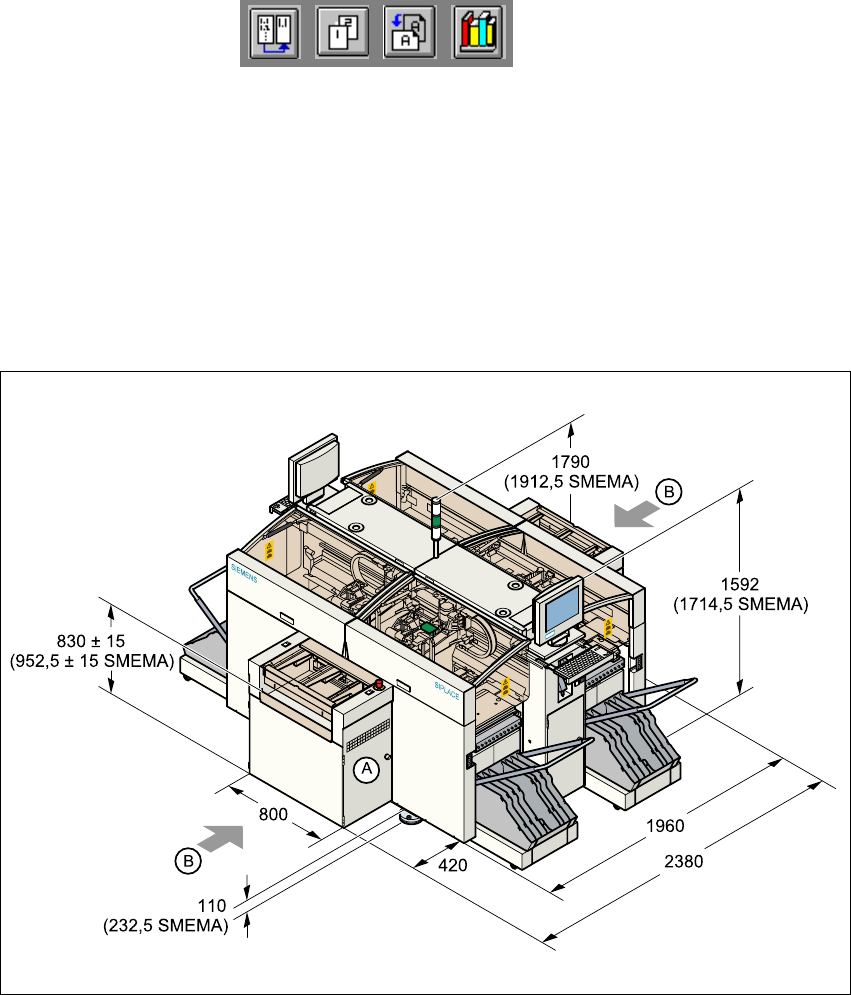

Fig. 1.10 - 1 Dimensiones de instalación y transporte de la máquina automática
A Grupo adosado, puede desmontarse para el transporte. 1
B Puntos para fijar el carro elevador (longitud de horquilla 2500 mm) 1
1
La altura del transporte de las tarjetas de circuitos tiene un valor de 830 mm ± 15 mm, según el
estándar SMEMA 952,5 mm ± 15 mm. De forma correspondiente cambian los datos de altura de
la máquina. 1
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.10 Instalación de la máquina automática Versión de software SR.501.xx Edición 12/99 ES
32
t IIt
1.10.2 Configuración de transporte y transporte
Los siguientes componentes no están instalados cuando se suministra de fábrica la máquina aut.1
– Teclados
– Monitores
– Lámpara indicadora de fallos y
– Mesa intercambiable de componentes
Å Para la puesta en servicio instale los componentes desmontados.
Å Para el transporte de la máquina automática utilice un carro elevador con
– Horquilla de longitud mínima 2000 mm con el grupo adosado desmontado.
– Horquilla de longitud mínima 2500 mm con el grupo adosado montado.
Å Ahora coloque el carro elevador en los puntos indicados.
1.10.3 Estructura del suelo
Å Observe
– Instalar la máquina automática sobre suelo firme exento de vibraciones.
– La capacidad de carga superficial del suelo debe ser mayor que 1000 kg/m².
1.10.4 Alimentación de aire comprimido
– La presión de alimentación de aire comprimido debe tener un valor de mín. 6,5 bares.
– El aire comprimido debe cumplir la especificación arriba exigida.
Esto lo obtiene con 1
– Compresores exentos de aceite, por ejemplo Atlas, Copco Tipo ZR4
– Secador de aire comprimido
– Filtro fino, serie X, por ejemplo marca Zander
1.10.5 Alimentación de la red
– La conexión de la red debe estar protegida. Los fusibles debe tener un valor de
3 x 32 A para 3 x 204 V CA 1
3x32A para 3x230V CA 1
3x16A para 3x380V CA 1
3x16A para 3x400V CA 1
3x16A para 3x415V CA 1
