Instrucc iones de uso SIPLACE HS-50 7 ¿Qué hacer ... Versión de s oftware SR.501.xx E dición 12/99 ES 7.1 Conectar la línea SIPLA CE 321 t I I t 7.1.3 Conect ar la est ación / Iniciar la interfaz del usuario del programa…
7 ¿Qué hacer ... Instrucciones de uso SIPLACE HS-50
7.1 Conectar la línea SIPLACE Versión de software SR.501.xx Edición 12/99 ES
320
t IIt
7.1 Conectar la línea SIPLACE
7.1.1 Conectar la computadora de la línea / Iniciar la interfaz del usuario del
programa-CL
Å Conecte la unidad de alimentación continua (UPS).
Se carga el software de la computadora de la línea.
Después de aprox. 2 minutos se visualiza en la pantalla una ventana de diálogo - Login
Å Introduzca en el campo de edición "login"
plr
y confirme con la tecla RETURN.
Å Introduzca en el campo de edición "Palabra clave" la clave y confirme con la tecla RETURN.
Si no es necesaria la entrada de palabra clave, pulse solamente la tecla RETURN.
Después de aprox. 3 minutos se visualiza en la pantalla el "Desktop" (ventana principal) y
arriba el cuadro de diálogo - Login.
Å Introduzca en el campo de edición "Usuario" el nombre de usuario determinado en su cuenta
de usuario y en el campo de edición "palabra clave" la clave correspondiente.
Å Para confirmar haga clic en Ok. Ahora se pueden ejecutar las funciones del programa-CL de
acuerdo a sus derechos de acceso.
7.1.2 Lo que se debe tener en cuenta antes de conectar las estaciones
ATENCION
Antes de conectar las estaciones, realice los pasos de trabajo descritos a continuación. 7
Å Controle si las estaciones están conectadas a la alimentación de corriente y de aire compri-
mido.
Å Realice un control visual de las estaciones. Tenga especial cuidado de que no se encuentren
obstáculos en el área de desplazamiento de los portales.
Å Asegúrese de que los eje-Z de todos los cabezales se encuentren en la posición final superior.
Å Cierre las tapas del transportador y las cubiertas de protección.
Å Asegúrese de que en la unidad de disquetes de la computadora de la estación no se encuentre
un disquete.
Instrucciones de uso SIPLACE HS-50 7 ¿Qué hacer ...
Versión de software SR.501.xx Edición 12/99 ES 7.1 Conectar la línea SIPLACE
321
t IIt
7.1.3 Conectar la estación / Iniciar la interfaz del usuario del programa-CE
ATENCION
Conecte la estación cuando en el monitor de la computadora de la línea se visualice el "Desktop".
De lo contrario pueden presentarse problemas de comunicación. 7
Å Conecte la estación a través del interruptor principal y controle después de conectar si el ma-
nómetro indica la presión de servicio necesaria.
El software de la computadora de la estación se carga. Con la computadora de la línea conec-
tado y una comunicación correcta aparece después de aproximadamente 2 minutos la visua-
lización básica de la interfaz del usuario - CE para la clase de usuario "Operador" (ver Fig. 7.1
- 1).
7

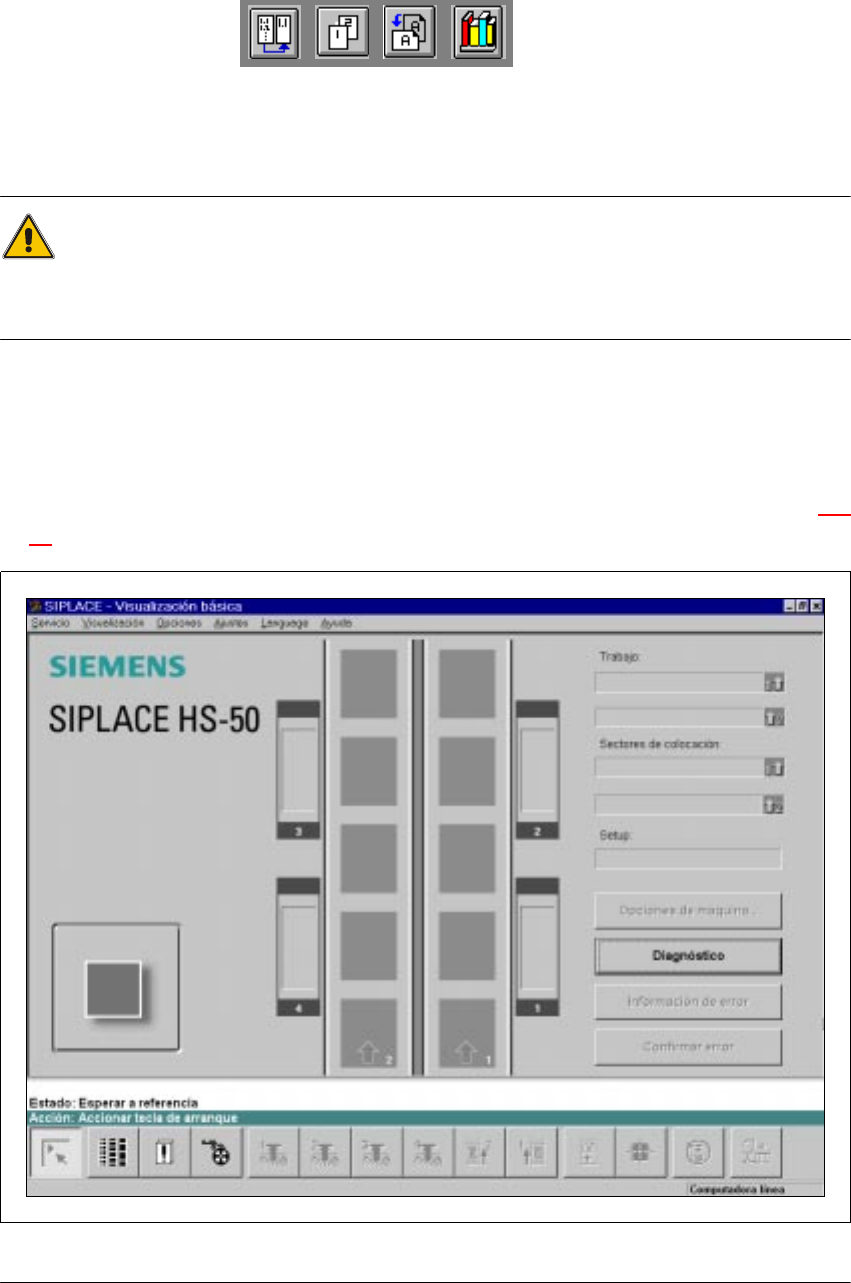

Fig. 7.1 - 1 Visualización básica después de cargar el software-CE
INDICACION
En el campo de estado se visualiza en la línea "Estado" el estado actual de la estación y en la
7 ¿Qué hacer ... Instrucciones de uso SIPLACE HS-50
7.1 Conectar la línea SIPLACE Versión de software SR.501.xx Edición 12/99 ES
322
t IIt
línea "Acción" se visualiza la acción que debe ejecutar (ver Fig. 7.1 - 1). 7
Å Pulse una de las teclas de arranque (blanco) cuando se exija "Pulsar tecla de arranque".
(Las teclas de arranque se encuentran al lado de entrada, lado de salida y en los paneles de
control al lado derecho e izquierdo de la estación).
Con todos los ejes se ejecuta una carrera de referencia. Después de terminar la carrera de
referencia la estación se encuentra en disposición de servicio.
El símbolo se visualiza en el área de trabajo de la interfaz del usuario.
7
7
7
7.1.4 Diagrama de flujo "Conectar la línea SIPLACE"
El siguiente diagrama de flujo indica las acciones que la computadora de la línea, la estación y el
operador ejecutan durante la conexión y la fase de arranque de la línea SIPLACE. 7
7
