7.8 Lo que debe observar para evitar errores de pista Versión de software SR.501.xx Edición 12/99 ES
336
t IIt
7.8.2 ... en el alimentador 8mm-S
Å Nunca abra la tapa antes de distensar el tiraje de la película de cubierta.
Å Ajuste la posición de recogimiento y la división de la cinta en base a las instrucciones adjuntas
para cada alimentador de cinta.
Å Introduzca el material de cinta sobre el muelle en el alimentador de cinta.
7.8.3 ... en el contenedor de cinta
Å Coloque las chapas divisoras de forma correcta (ver la Fig. 7.5 - 2).
Å Equipe los rollos de cinta grandes con semiejes.
Instrucciones de uso SIPLACE HS-50 7 ¿Qué hacer ...
Versión de software SR.501.xx Edición 12/99 ES 7.8 Lo que debe observar para evitar errores de pista
337
t IIt
7.8.4 Sistema de coordenadas del componente y ángulo de recogimiento
7

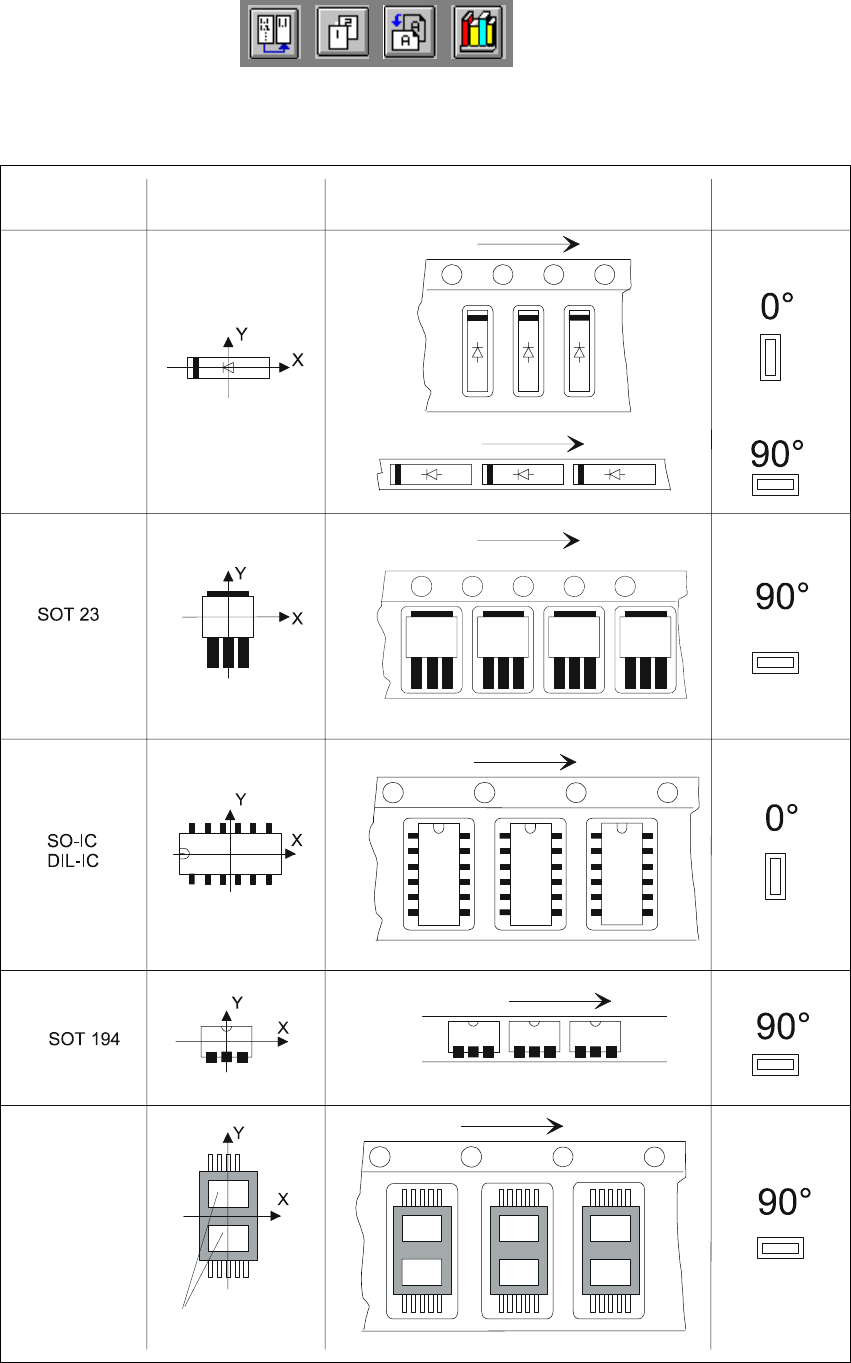

Fig. 7.8 - 1 Posición del componente y su ángulo de recogimiento
Tipo de
0°
- posición
Componentes,
chip
polarizados
0402
2220
Cinta
Cargador de barras
Cinta
Cinta
Cinta
Componente
especial
Agujeros
Posición en la alimentación
Posición de recogim./
Angulo de las pipetas
El ánodo debe estar
orientado en
dirección del
eje-X positivo
Cargador de barras
empaquetado
7 ¿Qué hacer ... Instrucciones de uso SIPLACE HS-50
7.9 Lo que debe observar cuando llena con componentes Versión de software SR.501.xx Edición 12/99 ES
338
t IIt
7.9 Lo que debe observar cuando llena con
componentes
El llenado de componentes con o sin código de barras se describe en el cap. 4, apartado 4.1. 7
Å En los alimentadores de cinta tenga en cuenta que siempre se debe empalmar a tiempo una
cinta nueva, de forma que los alimentadores no funcionen en vacío.
Å Sin embargo no empalme la cinta demasiado pronto ya que después de empalmar el extremo
de la cinta vieja se arrolla sobre el nuevo rollo, y puede suceder que el rollo de cinta nuevo se
llene demasiado de forma que la cinta se sale del rollo y se bloquea. Esto puede ocasionar
errores de recogimiento y prolongados tiempos de parada.
Å En rollos de cinta grandes utilice siempre semiejes y cuide de que las chapas divisoras estén
bien colocadas (ver el apartado 7.5 - 2
).
7.10 Equipo de herramientas para el operador
Todos los operadores deben disponer de las herramientas listadas a continuación. Aconsejamos
guardar las herramientas de forma adecuada para evitar lesiones al extraerlas (p.ej. con las pin-
zas). 7
Cada operador de la máquina necesita: 7
– Pinzas SMD
– Pincel de cerdas cortas para limpiar la mesa de componentes
– Juego de destornilladores pequeños para tornillos de cabeza ranurada y ranurada en cruz
– Pinzas de empalme de cinta y material de empalme
– Tijeras para empalmar cinta (no utilizar tijeras de uso universal o alicates de corte diagonal)
– Lápiz de borrar o de fibra de vidrio para limpiar marcas de centrado
– Lápices a prueba de agua para marcar las pistas
– Limpiador (etanol, limpiador de plexiglás, bastoncillos de algodón, paños exentos de
pelusas, mondapipas)
– Anticorrosivo WD40
– Aspiradora
