1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS -50 1.11 Vista general de grupos constructivos - Elementos de operación Versión de software SR.501.xx Edición 12/99 ES 34 t I I t 1.1 1 V ist a general de gr…
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 12/99 ES 1.10 Instalación de la máquina automática
33
t IIt
1.10.6 Forma de instalar la máquina automática
Å Eleve la máquina automática con el carro elevador y ajuste las patas de la máquina de forma
que la distancia del borde superior del transporte de tarjetas de circuitos hasta el borde inferior
de las patas de la máquina tenga un valor de 830 mm (952,5 mm altura-SMEMA).
Å Observe que la distancia entre los sistemas de transporte de tarjetas de circuitos de la má-
quina automática tenga un valor de 1 a 3 mm.
Å Oriente en línea recta todas las máquinas automáticas una respecto a otra. Esto lo obtiene
tensando una cuerda.
Å Ajuste cada máquina automática con ayuda de un nivel de burbuja con una precisión de
0,02 mm/m.
Å Fije por contratuerca las patas de la máquina.
Å Controle una vez más el ajuste de la máquina automática con el nivel de burbuja y corrija
cuando sea necesario.
CUIDADO
¡Retire todos los seguros de transporte de la máquina automática! 1
Å Monte los componentes desmontados para el suministro.
Å Establezca las conexiones eléctricas y neumáticas.
PELIGRO DE MUERTE
Solamente personal instruido y certificado puede establecer las conexiones eléctricas. 1
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.11 Vista general de grupos constructivos - Elementos de operación Versión de software SR.501.xx Edición 12/99 ES
34
t IIt
1.11 Vista general de grupos constructivos - Elementos
de operación
1.11.1 Elementos de operación
1

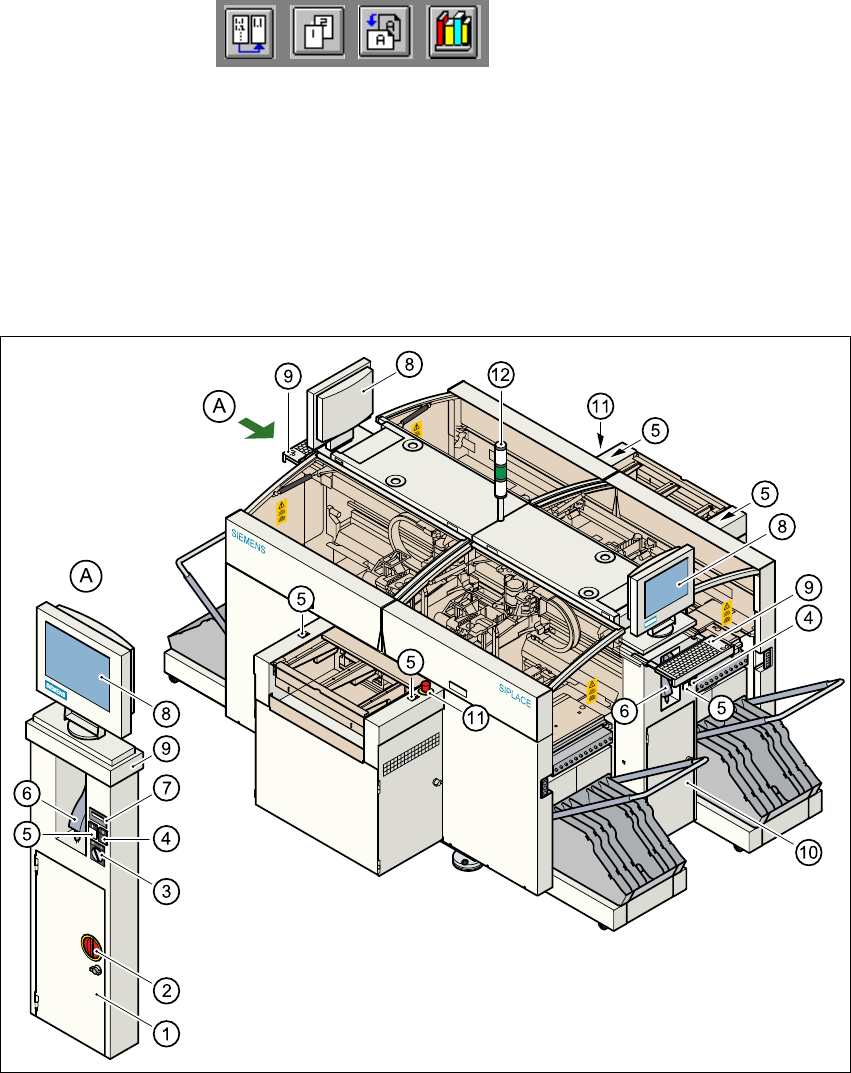

Fig. 1.11 - 1 Vista general de grupos constructivos - elementos de operación
1
(1) Panel de control, izquierda (2) Interruptor principal
(3) Interruptor de llave (4) Pulsador de parada (negro)
(5) Pulsador de arranque (blanco) (6) Escáner de código de barras de componentes
(7) Contador de componentes (8) Pantalla LCD
(9) Teclado con Trackball (10) Panel de control derecha
(11) Pulsador fungiforme PARADA EMERG. (12) Lámpara de aviso
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 12/99 ES 1.11 Vista general de grupos constructivos - Elementos de operación
35
t IIt
1.11.2 Descripción
A todos los elementos de operación tienen acceso personas con una estatura a partir de 1,60 m.1
Interruptor principal 1
El interruptor principal sirve para conectar o desconectar la alimentación de corriente de la má-
quina automática. 1
PELIGRO DE MUERTE
Incluso con el interruptor principal desconectado determinadas piezas conducen en el interior de
la máquina automática tensiones peligrosas. 1
Interruptor de llave 1
En servicio normal el interruptor de llave se encuentra en posición "0". La llave se extrae y se
guarda en un lugar de acceso seguro. Solamente para determinados trabajos de mantenimiento
y servicio puede girarlo personal autorizado a la posición "I" (servicio de ajuste). 1
Pulsador de parada 1
Con este pulsador detiene el servicio de colocación de la máquina automática. 1
Pulsador de arranque 1
Con este pulsador arranca la máquina automática después de conectar o después de eliminar un
funcionamiento defectuoso. 1
Pulsador fungiforme de PARADA DE EMERGENCIA 1
Al accionar el pulsador fungiforme de PARADA DE EMERGENCIA éste se enclava. El abaste-
cimiento de corriente a los ejes de portal, las mesas de componentes, las cintas transportadoras
y los dispositivos de corte se interrumpe, se reduce el abastecimiento de tensión a los ejes de
estrella de los cabezales de colocar. El pulsador se desbloquea de nuevo por medio de un giro.1
Contador de componentes 1
El contador de componentes indica el número de componentes procesados. 1
Pantalla -LCD 1
A cada lado de la máquina automática se encuentra una pantalla plana de tecnología LCD y su-
perficie sensible al tacto (Touch-Screen). La resolución tiene un valor de 1024 x 768 Pixel. 1
