00191755-01 - 第363页
Instrucciones de uso SIPLACE HS-50 10 Manipulación de componentes V ersión de software SR .501.xx Edición 12 /99 ES 10.2 Datos técnicos de los alimentadores 363 t I I t 10.2.2 Alim ent ador 3 x 8 mm S 10 Fig. 10.2 - 2 A …
10 Manipulación de componentes Instrucciones de uso SIPLACE HS-50
10.2 Datos técnicos de los alimentadores Versión de software SR.501.xx Edición 12/99 ES
362
t IIt
10.2.1 Alimentador 8 mm S II
10

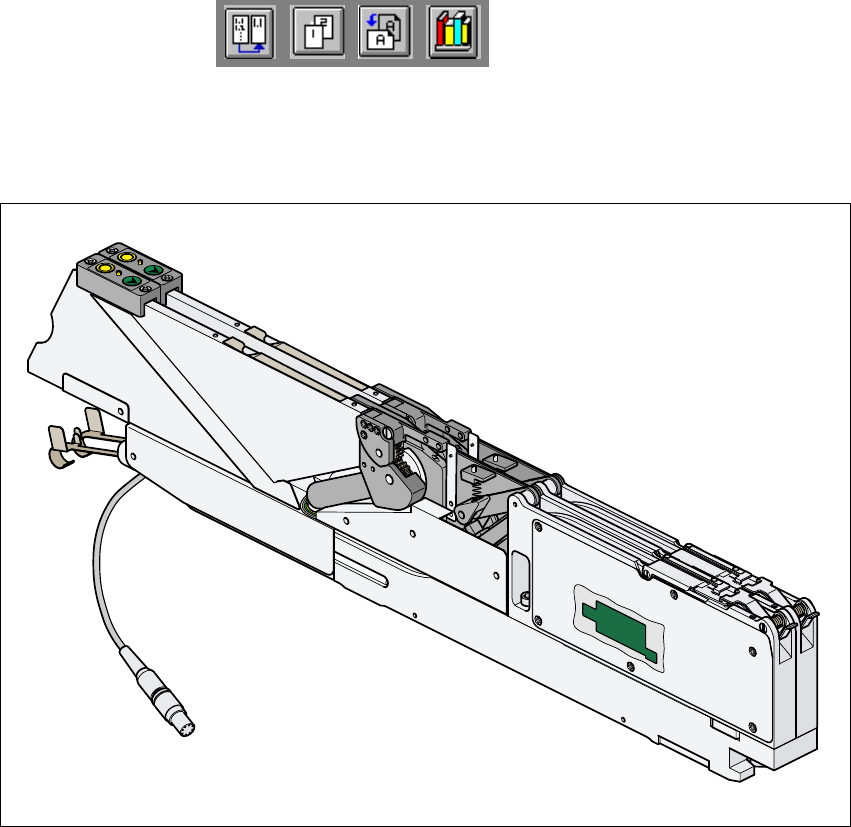

Fig. 10.2 - 1 Alimentador 8 mm S II
N° de artículo 00141096-xx
Ancho 30 mm
Pistas por alimentador 2
Número máximo de alimentadores 4 x 12
Reserva de componentes para carretes 7" aprox. 4000 unid.
Datos específicos para el diámetro de carretes 7" - 15", máx. 381 mm
Carrera de transporte (ajustable) 2 mm / 4 mm
Tiempo del ciclo 60 ms
Abastecimiento de corriente 30 V CC 10
Instrucciones de uso SIPLACE HS-50 10 Manipulación de componentes
Versión de software SR.501.xx Edición 12/99 ES 10.2 Datos técnicos de los alimentadores
363
t IIt
10.2.2 Alimentador 3 x 8 mm S
10

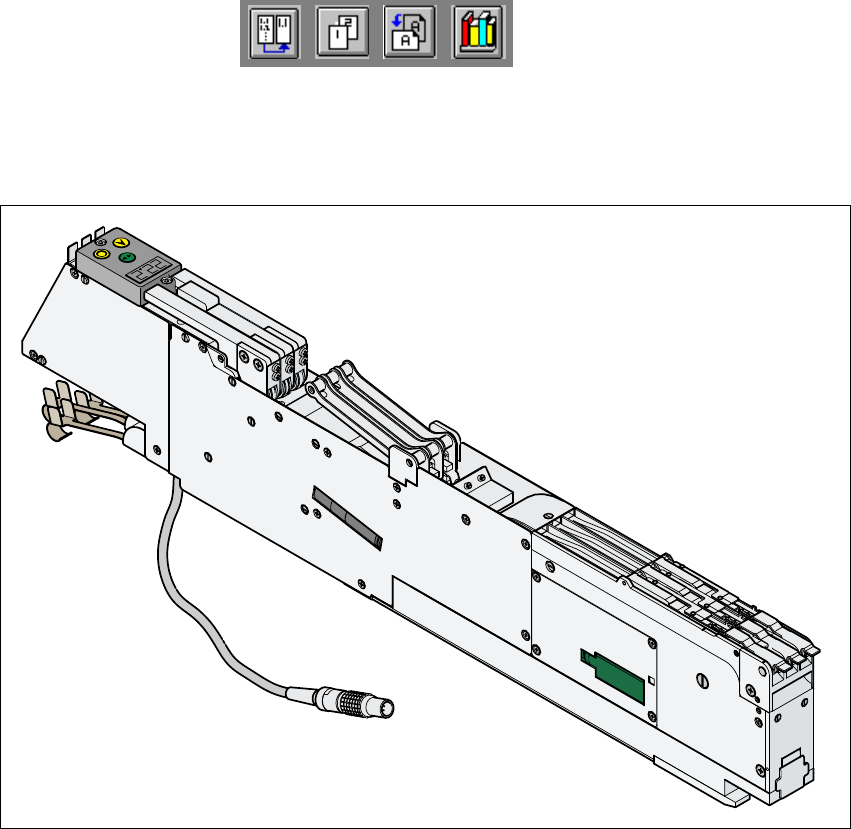

Fig. 10.2 - 2 Alimentador 3 x 8 mm S
N° de artículo 00141098-xx
Ancho 30 mm
Pistas por alimentador 3
Número máximo de alimentadores 4 x 12
Reserva de componentes para carretes 7" aprox. 4000 unid.
Datos específicos para el diámetro de carretes 7" - 15", máx. 381 mm
Carrera de transporte (ajustable) 2 mm / 4 mm
Tiempo del ciclo 60 ms
Abastecimiento de corriente 30 V CC 10
10 Manipulación de componentes Instrucciones de uso SIPLACE HS-50
10.2 Datos técnicos de los alimentadores Versión de software SR.501.xx Edición 12/99 ES
364
t IIt
10.2.3 Alimentador 12/16 mm S
10

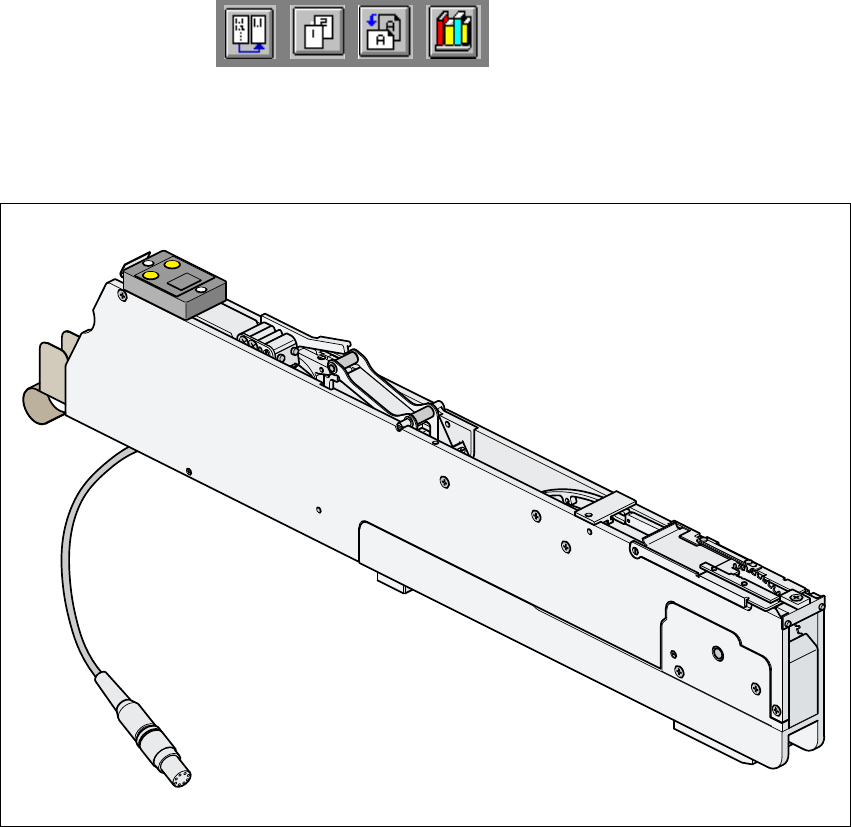

Fig. 10.2 - 3 Alimentador 12/16 mm S
N° de artículo 00141092-xx
Ancho 30 mm
Pistas por alimentador 1
Número máximo de alimentadores 4 x 12
Reserva de componentes para carretes 7" aprox. 4000 unid.
Datos específicos para el diámetro de carretes 7" - 15", máx. 381 mm
Carrera de transporte (ajustable) 4 mm, 8 mm, 12 mm, 16 mm
Tiempo del ciclo 60 ms ± 5 ms para paso de transporte 8 mm
Abastecimiento de corriente 30 V CC 10
