Instrucciones de uso SIPLACE HS-50 10 Manipulación de componentes
Versión de software SR.501.xx Edición 12/99 ES 10.2 Datos técnicos de los alimentadores
365
t IIt
10.2.4 Alimentador 24/32 mm S
10

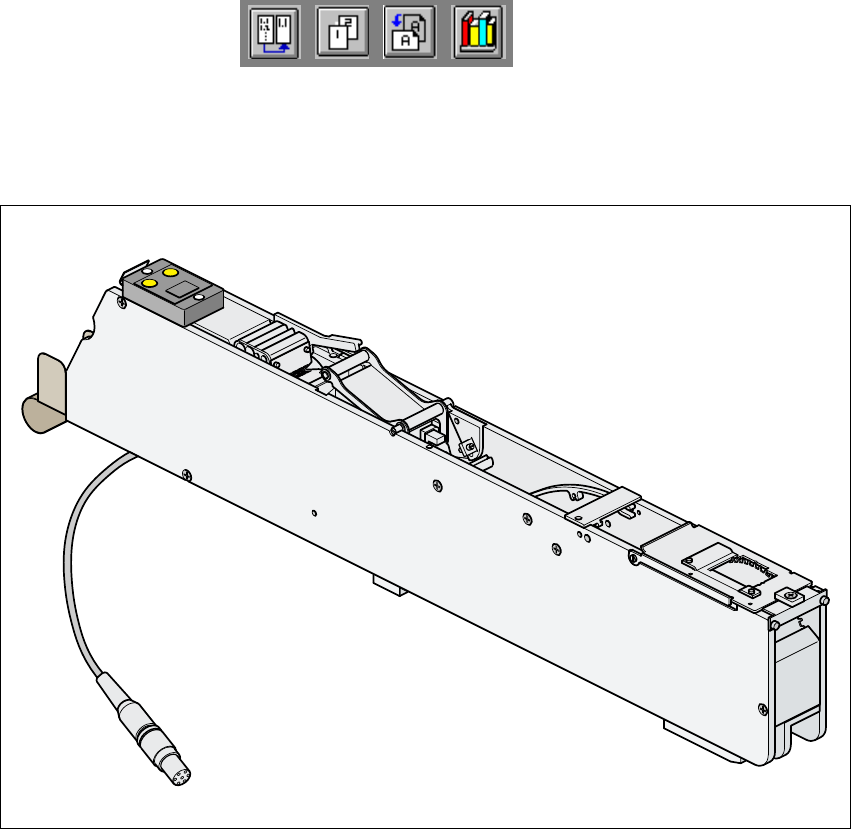

Fig. 10.2 - 4 Alimentador 24/32 mm S
N° de artículo 00141093-xx
Ancho 45 mm
Pistas por alimentador 1
Número máximo de alimentadores 4 x 8
Reserva de componentes para carretes 7" aprox. 2000 unid.
Datos específicos para el diámetro de carretes máx. 381 mm
Carrera de transporte (ajustable) 4 a 32 mm, (en pasos de 4 mm)
Tiempo del ciclo 60 ms ± 5 ms para paso de transporte 8 mm
Abastecimiento de corriente 30 V CC 10
10 Manipulación de componentes Instrucciones de uso SIPLACE HS-50
10.2 Datos técnicos de los alimentadores Versión de software SR.501.xx Edición 12/99 ES
366
t IIt
10.2.5 Alimentador lineal vibratorio, tipo 3
10

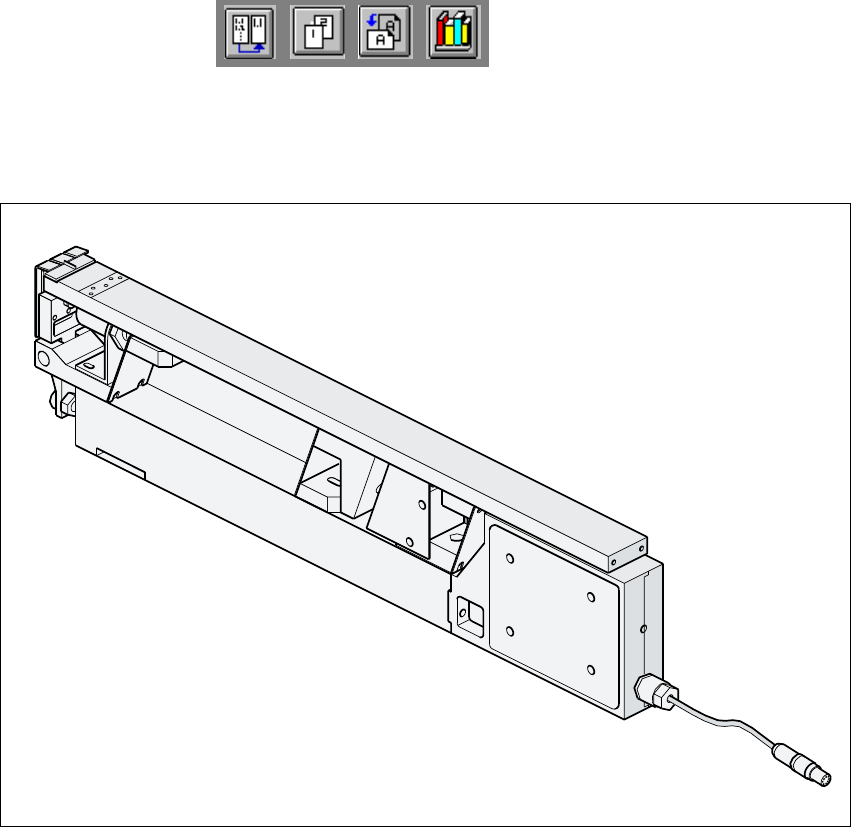

Fig. 10.2 - 5 Alimentador lineal vibratorio, tipo 3
N° de artículo 00142031-xx
Ancho 30 mm
Pistas por alimentador 1, 2, 3 ó 6
Número máximo de alimentadores 4 x 12
Reserva de componentes por cada cargador de barras máx. 150 unid.,
según la longitud de componente
Datos específicos para cargadores de barras Ancho 4,5 mm / 6 unid.
Ancho 9,5 mm / 3 unid.
Ancho 11 mm / 2 unid.
Ancho 15 mm / 2 unid.
Ancho 30 mm / 1 unid.
Tiempo del ciclo Dependiente del componente
Abastecimiento de corriente 30 V CC 10
Instrucciones de uso SIPLACE HS-50 10 Manipulación de componentes
Versión de software SR.501.xx Edición 12/99 ES 10.2 Datos técnicos de los alimentadores
367
t IIt
10.2.6 Alimentador Bulkcase
10
Fig. 10.2 - 6 Alimentador Bulkcase
N° de artículo 00142318-xx
Ancho 30 mm
Pistas por alimentador 2
Número máximo de alimentadores 4 x 12
Reserva de componentes aprox. 5000 unid.
Carriles de alimentación 0603 / Altura 0,45 mm N° de art. 00142321-xx
0603 / Altura 0,80 mm N° de art. 00142322-xx
0805 / Altura 0,45 mm N° de art. 00142323-xx
0805 / Altura 0,60 mm N° de art. 00142324-xx
0805 / Altura 0,85 mm N° de art. 00142325-xx
0805 / Altura 1,25 mm N° de art. 00142326-xx
Mini-Melf N° de art. 00142328-xx
Tiempo del ciclo < 80 ms
Abastecimiento de corriente 30 V CC
10
