10 Manipulación de componentes Instrucciones de uso S IPLACE HS-50 10.3 Equipar los alimentadores V ersión de software S R.501.xx Edición 12/99 E S 368 t I I t 10.3 Equipar los alim ent a dores 10.3.1 Prep arar l a mesa …
Instrucciones de uso SIPLACE HS-50 10 Manipulación de componentes
Versión de software SR.501.xx Edición 12/99 ES 10.2 Datos técnicos de los alimentadores
367
t IIt
10.2.6 Alimentador Bulkcase
10
Fig. 10.2 - 6 Alimentador Bulkcase
N° de artículo 00142318-xx
Ancho 30 mm
Pistas por alimentador 2
Número máximo de alimentadores 4 x 12
Reserva de componentes aprox. 5000 unid.
Carriles de alimentación 0603 / Altura 0,45 mm N° de art. 00142321-xx
0603 / Altura 0,80 mm N° de art. 00142322-xx
0805 / Altura 0,45 mm N° de art. 00142323-xx
0805 / Altura 0,60 mm N° de art. 00142324-xx
0805 / Altura 0,85 mm N° de art. 00142325-xx
0805 / Altura 1,25 mm N° de art. 00142326-xx
Mini-Melf N° de art. 00142328-xx
Tiempo del ciclo < 80 ms
Abastecimiento de corriente 30 V CC
10
10 Manipulación de componentes Instrucciones de uso SIPLACE HS-50
10.3 Equipar los alimentadores Versión de software SR.501.xx Edición 12/99 ES
368
t IIt
10.3 Equipar los alimentadores
10.3.1 Preparar la mesa de componentes y el alimentador para el equipamiento
Å Seleccione el intervalo de ajuste para el alimentador a utilizar
(ver la configuración del vibrador).
Å Desplace el cabezal de dotar a la posición de espera y accione el pulsador de parada de emer-
gencia.
Å Abra las cubiertas de protección.
Å Limpie la superficie de apoyo de los alimentadores y la superficie de apoyo para los alimenta-
dores en la mesa de componentes.
Å Coloque el alimentador en la pista de la mesa de componentes seleccionada con anterioridad
(ver la configuración del vibrador).
10.3.2 Colocar el alimentador
Å Coloque el alimentador de forma que el lado posterior del mismo se fije por medio del centrado
esférico, y el lado anterior por medio de la correspondiente espiga de centrar. Para ello es im-
portante la disposición correcta los alimentadores en la mesa de componentes conforme a su
ancho.
Å Controle si el alimentador se apoya de forma correcta sobre la mesa de componentes.
Å Conecte el enchufe del alimentador a la hembrilla que se encuentra debajo.
INDICACION 10
Observe que en la conexión del alimentador se utilice incondicionalmente la hembrilla co-
rrespondiente a la posición, ya que los alimentadores reciben el impulso de mando a través
de esta hembrilla. Es posible que el alimentador no funcione bien cuando no se conecta a la
hembrilla correcta. 10
Å Cierre las cubiertas de protección y conecte de nuevo el mando.
Å Dado el caso realice un control de llenado.
Å Continúe la dotación.
Instrucciones de uso SIPLACE HS-50 10 Manipulación de componentes
Versión de software SR.501.xx Edición 12/99 ES 10.3 Equipar los alimentadores
369
t IIt
10

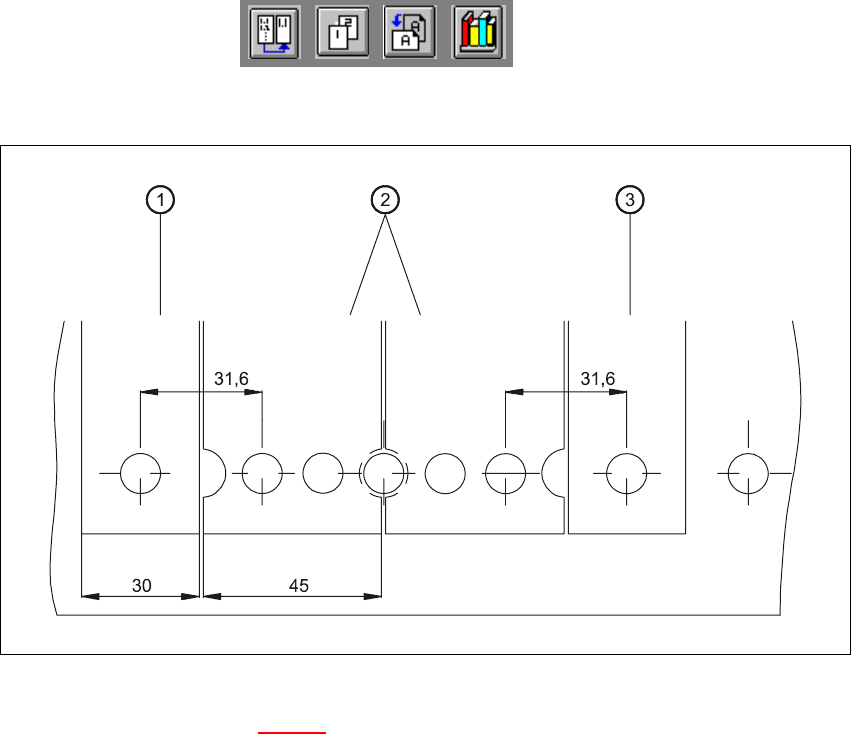

Fig. 10.3 - 1 Colocar en la mesa de componentes alimentadores con un ancho de 30 ó 45 mm
Leyenda referente a la Fig. 10.3 - 1
(1) Alimentador, ancho 30 mm
(2) Alimentador, ancho 45 mm
(3) Alimentador, ancho 30 mm
