10.6.2 Desacoplar la mesa intercambiable de componentes
Å Haga clic en el menú VISUALIZACION BASICA en el icono PARAR EL PROCESO.
La placa de circuitos actual se dota hasta el final. Luego se activan los iconos del menú de
funciones individuales. 10
Å Haga clic sobre el icono deseado FUNCIONES INDIVIDUALES - PORTICO X
(pórtico 1, 2, 3 ó 4).
Å Haga clic sobre el icono FUNCIONES DE PORTICO.
Å En este menú haga clic en el botón APROXIMACION A LA POSICION DE EQUIPAMIENTO.
El cabezal de dotar seleccionado se desplaza sobre el transporte de placas de circuitos, de
forma que en el cambio de mesa de componentes no puede ser deteriorado. 10
Å Pliegue hacia arriba la cubierta de protección del pórtico seleccionado.
Å Rebata el estribo (pos. 5). De esta forma bloquea la placa elevada de la mesa de componentes
en su posición final superior.
Å Abra la tapa a través del pulsador (pos. 1).
Å Accione el pulsador (pos. 1) para elevar la placa de la mesa de componentes (pos. 3) hasta
que alcance su posición final superior.
Å Desconecte de la máquina automática el enchufe (pos. 2) de la mesa intercambiable de com-
ponentes
Å Extraiga la mesa de componentes.
Instrucciones de uso SIPLACE HS-50 10 Manipulación de componentes
Versión de software SR.501.xx Edición 12/99 ES 10.6 Mesas intercambiables de componentes
377
t IIt
10

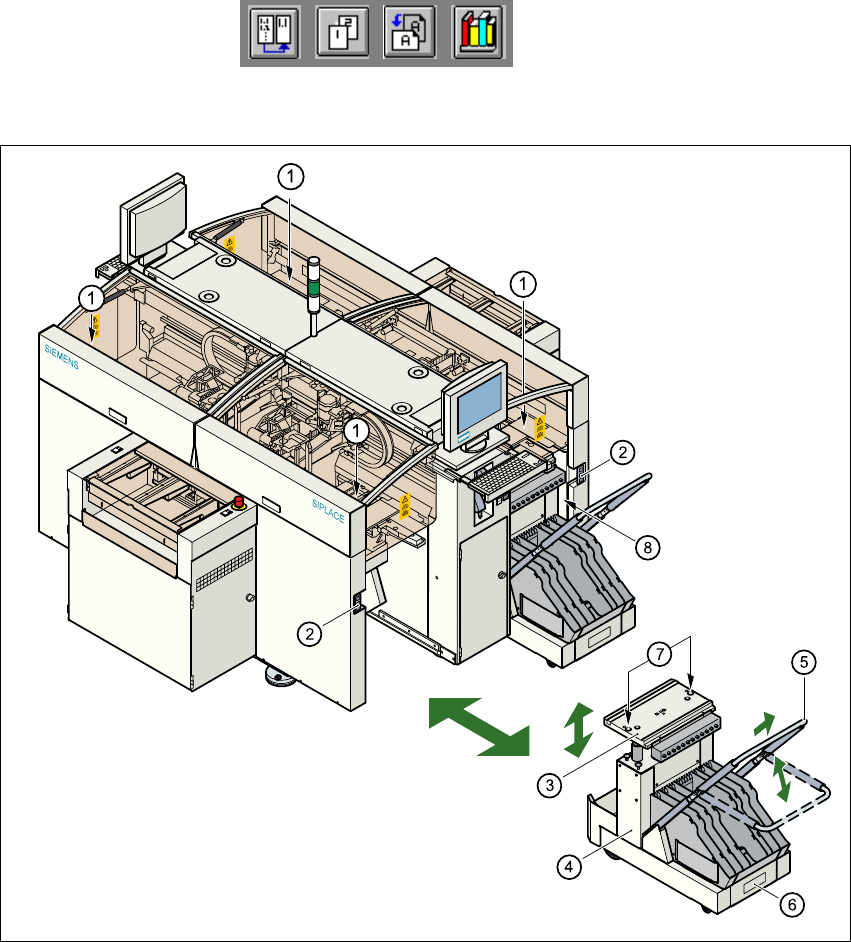

Fig. 10.6 - 2 Cambio de la mesa de componentes
(1) Pulsador para elevar y bajar la placa de la mesa de componentes
(2) Enchufe para la conexión del cable de la mesa intercambiable de componentes
(3) Placa de la mesa de componentes, de elevar y bajar
(4) Mesa intercambiable de componentes
(5) Estribo
(6) Recipiente de desechos de cinta
(7) Agujeros para el alojamiento de las espigas de centrado
(8) Ranura entre la mesa intercambiable de componentes y el montante de la máquina
10 Manipulación de componentes Instrucciones de uso SIPLACE HS-50
10.6 Mesas intercambiables de componentes Versión de software SR.501.xx Edición 12/99 ES
378
t IIt
10.6.3 Acoplar la mesa intercambiable de componentes
ADVERTENCIA
Controle que el cabezal de dotar se encuentre fuera del área de la mesa intercambiable de com-
ponentes. 10
CUIDADO
Al acoplar la mesa intercambiable de componentes tenga en cuenta que la placa de la mesa se
encuentre en su posición final superior y el estribo esté rebatido (pos. 5). 10
Å Desplace con cuidado la mesa intercambiable de componente en la máquina automática.
Å Conecte el cable de la mesa intercambiable de componentes en el enchufe (pos. 2) de la má-
quina automática.
Å Abra la tapa a través del pulsador para elevar la mesa intercambiable de componentes.
Å Accione el pulsador (pos. 1) hasta que la placa de la mesa de componentes se encuentre en
su posición final superior.
Å Controle si los agujeros de centrado de la placa de la mesa de componentes se encuentran
exactamente sobre los pernos de centrado de la máquina automática.
Å Rebata hacia abajo el estribo (pos. 5) de la mesa intercambiable de componentes para ba-
jarla.
Å Observe que los pernos de centrado agarren en los agujeros de centrado de la placa de la
mesa de componentes y la placa de la mesa de componentes haya bajado completamente.
Å Cierre la tapa a través del pulsador (pos. 1).
Å Cierre la cubierta de protección.
