11.1.5 Reconocimiento de posición
En cada cargador se encuentra una marca para el reconocimiento de la posición. 11
11

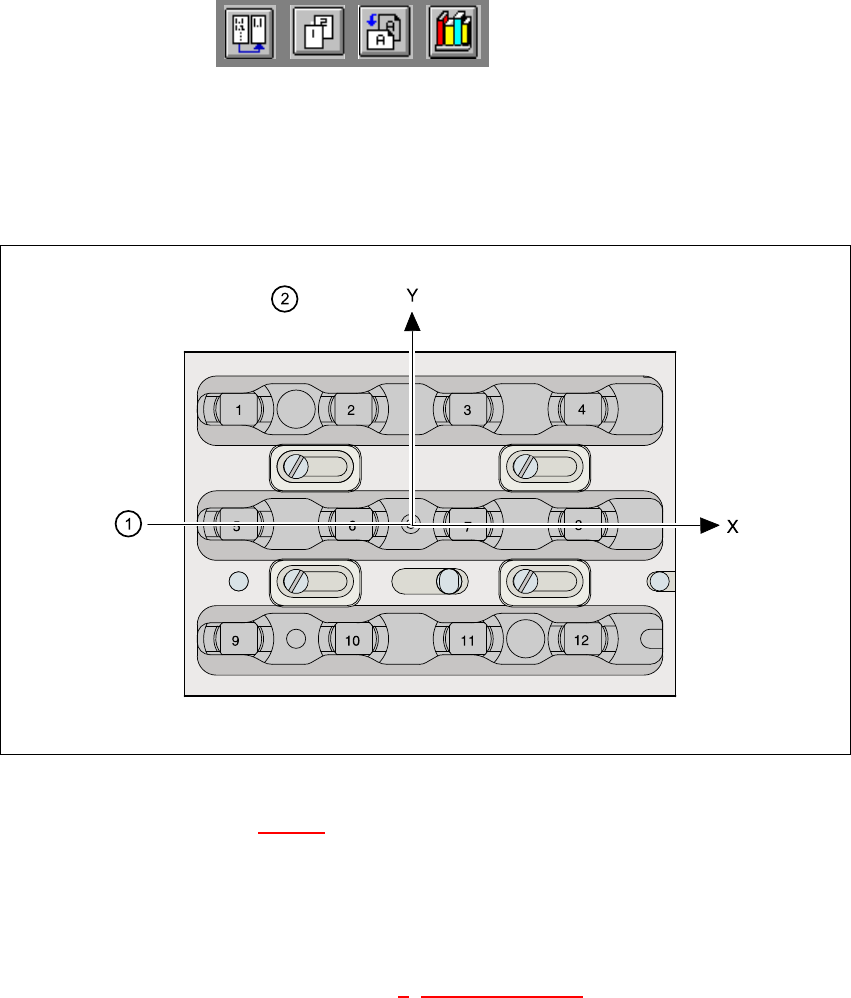

Fig. 11.1 - 3 Cambiador de pipetas - reconocimiento de posición
Leyenda referente a la Fig. 11.1 - 3
(1) Marca de posición
(2) Posición de las pipetas en el cargador respecto a la marca de posición
11
Å Para el manejo de marcas ver el capítulo 6 "Funciones ópticas"
Instrucciones de uso SIPLACE HS-50 11 Ampliaciones de la estación - Hardware
Versión de software SR.501.xx Edición 12/99 ES 11.2 Código de barras de componentes
385
t IIt
11.2 Código de barras de componentes
11.2.1 Generalidades
La máquina automática de colocación HS-50 ofrece la posibilidad de comprobar la ocupación de
pistas con ayuda de un lector de código de barras, y de leer datos de componentes de los carre-
tes. En los dos paneles de mando de la máquina automática se encuentra montado un lector de
código de barras. 11
11

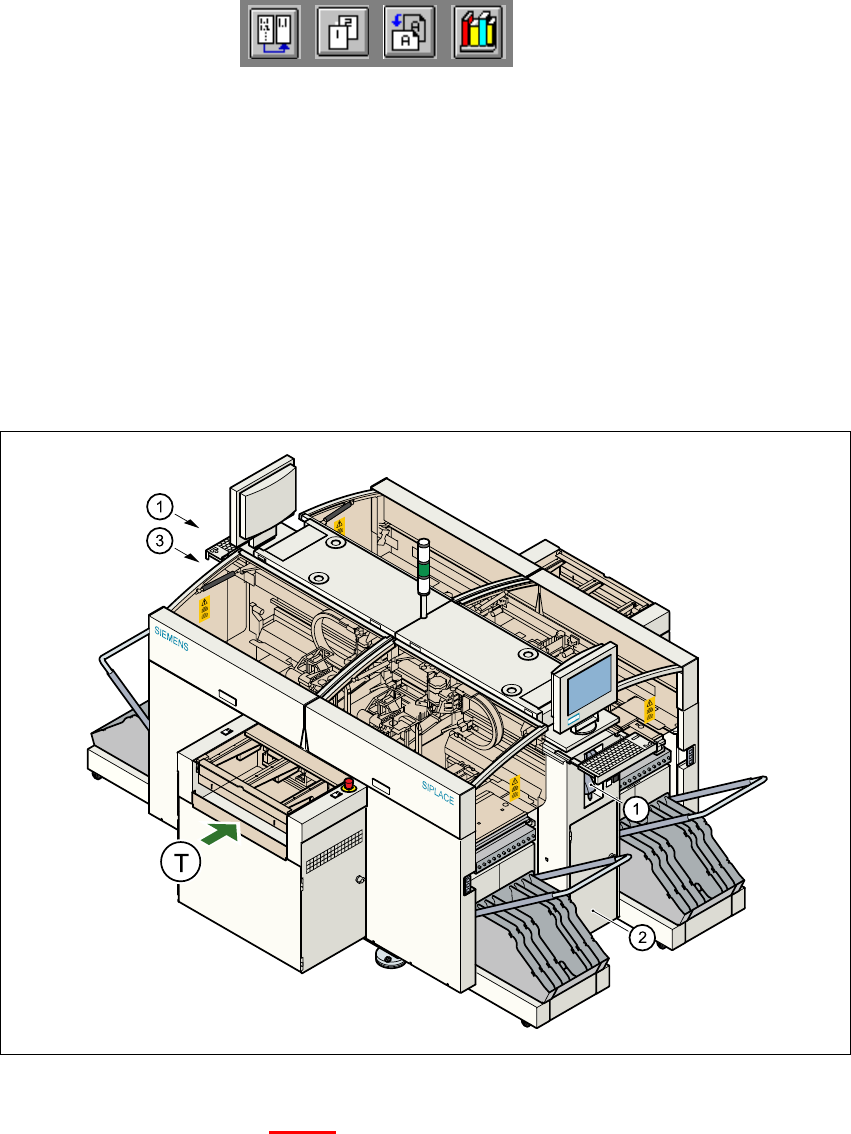

Fig. 11.2 - 1 Lector de código de barras de componentes
Leyenda referentes a la Fig. 11.2 - 1
(1) Lector de código de barras
(2) Panel de control derecho
(3) Panel de control izquierdo
T Dirección de transporte de las tarjetas de circuitos 11
11 Ampliaciones de la estación - Hardware Instrucciones de uso SIPLACE HS-50
11.2 Código de barras de componentes Versión de software SR.501.xx Edición 12/99 ES
386
t IIt
Ocupación de pista 11
Para la ocupación de pistas se han colocado en las protecciones laterales tiras de código de
barras de cuatro carácteres. El primer carácter sirve para la identificación de la mesa de compo-
nentes (1, 2, 3 ó 4), los otros tres indican el número de pista. En los dos extremos de la tira de
código de barras se han colocado código de barras "return". Estas tiras de código de barras están
numeradas correlativamente en pasos de dos (1, 3, 5, 7...) y son válidas para 2 pistas (Código de
barras 1 = pista 1 y 2). 11
Componentes 11
Para comparar por ejemplo la reserva de componentes con las cantidades exigidas por el fichero
de equipamiento (control de llenado) pueden leerse datos de los carretes de componentes. 11
La lectura correcta de cada registro se confirma con una señal acústica. 11
INDICACION 11
La opción lector de código de barras de componente debe estar configurada en la computadora
de línea.
Los códigos de barras que comienzan con los dígitos 1, 2, 3 ó 4 y tienen una longitud de 4 carac-
teres se interpretan como código de barras de pista. Todos los demás códigos de barras que no
comienzan con los dígitos 1, 2, 3 ó 4 se evalúan como código de barras de componentes.
