11 Ampliaciones de la estación - Hardware Instrucciones de uso SIPLACE HS-50
11.2 Código de barras de componentes Versión de software SR.501.xx Edición 12/99 ES
388
t IIt
– En las pistas con componentes sin código de barras a pesar de estar activo el control de lle-
nado es posible "Llenar" manualmente.
Posibilidades cuando el código de barras es ilegible 11
Å Desactive el control de llenado en las opciones de máquina.
Å Introduzca manualmente el código de barras.
11.2.3 Manejo
Å Seleccione en el menú equipamiento la visualización "Pistas vacías".
Å Lea con el lector de código de barras el código de barras de pista deseado.
En el caso de que la pista exista en el equipamiento y el componente posee un código de
barras, se visualiza el diálogo "Control de equipamiento con código de barras" con la indica-
ción de la correspondiente pista.
INDICACION 11
El diálogo puede abrirlo haciendo clic en la pista deseada o en el botón "Control de equipa-
miento con código de barras". 11
Con una comparación positiva, y a continuación la lectura del código de barras "return" puede lle-
narse la pista. 11
11.2.4 Datos técnicos
11
Código de barras de componente
Resolución máx. 0,13 mm
Velocidad de lectura 36 barridos/seg.
Clase láser IEC Class 2
Modo de protección IP 64
Tipos legibles de código de barras
Código 39 (normal / FULL ASCII)
EAN/UPC (Familia con/sin ADD ON
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 (5 tiras)
(otros a pedido)
Tab. 11.2 - 1
Instrucciones de uso SIPLACE HS-50 11 Ampliaciones de la estación - Hardware
Versión de software SR.501.xx Edición 12/99 ES 11.3 Transporte doble
389
t IIt
11.3 Transporte doble
11.3.1 Estructura del transporte doble
Las cintas de transporte son accionadas por motores de corriente continua. Para cada área de
dotación existe una mesa elevadora para fijar la tarjeta de circuitos. El ajuste de ancho del trans-
porte de tarjetas de circuitos puede ejecutarse a través de menú o por la computadora de la línea11
11

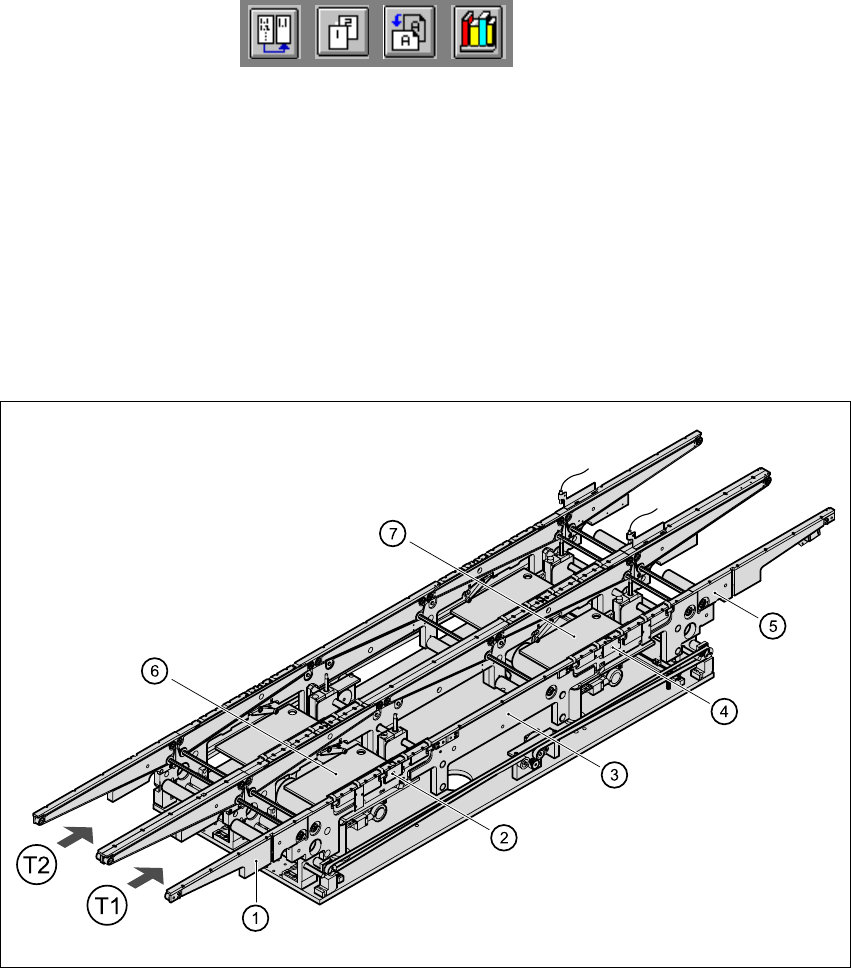

Fig. 11.3 - 1 Estructura del transporte doble
11
(1) Zona de entrada (2) Zona de procesamiento 1
(3) Zona intermedia (4) Zona de procesamiento 2
(5) Zona de salida (6) Mesa elevadora, zona de procesamiento 1
(7) Mesa elevadora, zona de procesamiento 2 T1 Pista de transporte 1 11
T2 Pista de transporte 2 11 11
11 Ampliaciones de la estación - Hardware Instrucciones de uso SIPLACE HS-50
11.3 Transporte doble Versión de software SR.501.xx Edición 12/99 ES
390
t IIt
11.3.2 Generalidades
Como lo indica el nombre el transporte doble posee dos pistas de transporte las cuales son me-
cánica- y eléctricamente independientes. En la ejecución estándar el lado derecho corresponde
al lado de transporte fijo. Existe sin embargo una variante en la cual el lado izquierdo es el lado
fijo de transporte. 11
11.3.3 Definición de las pistas de transporte
La pista de transporte derecha (vista en sentido de transporte) se denomina "Transporte 1“, la
pista de transporte izquierda "Transporte 2“ (ver Fig. 11.3 - 1
). 11
11.3.4 Transporte asincrónico
11.3.4.1 Descripción
En servicio asincrónico se dota siempre una tarjeta de circuitos mientras otra se lleva a la posición
de dotar en la segunda pista de transporte. Así se ahorra el tiempo completo de transporte, lo que
significa un aumento considerable del rendimiento, especialmente en tarjetas de circuitos con un
tiempo de ciclo bajo. 11
11.3.5 Funcionamiento
Si la máquina se provee con datos (sector de dotación, equipamiento), las tarjetas de circuitos
que se encuentran en las cintas de entrada en todo momento de la dotación son transportadas a
la cinta de procesamiento respectiva (con una cinta de procesamiento libre). El ciclo de dotación
se inicia tan pronto una tarjeta de circuitos ha sido transportada a la cinta de procesamiento res-
pectiva. Las tarjetas de circuitos se dotan una tras otra. 11
La interfaz de transporte se bloquea o libera al mismo tiempo para las dos pistas de transporte.11
11.3.6 Control del transporte doble con el menú de funciones individuales
El control de transporte doble y el menú de funciones individuales se describen en el capítulo 5
de estas instrucciones de servicio. 11
