Instrucc iones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos Versión de s oftware SR.501.xx E dición 12/99 ES 1.12 Vista general de grupos constructivos - por tales 39 t I I t 1.12 V ist a general de grupos constru…
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.11 Vista general de grupos constructivos - Elementos de operación Versión de software SR.501.xx Edición 12/99 ES
38
t IIt
1.11.4 Datos Técnicos - Lector de código de barras de componentes
1
Conexión Computadora de la estación
Entrada de datos Escáner de códigos o teclado
Número de caracteres Máx. 40
No permitido Código de barras comienza con la cifra 1, 2, 3 ó 4
y tiene menos de 5 caracteres
Número del código de barras Máx. 6 por componente
Filtro para suprimir datos Máx. 1 por código de barras
Tipos de códigos preajustados Código 39 (estándar o ASCII)
Código 2 de 5 interleaved y normal
Código 128, código-UPC/EAN/JAN
(otros por demanda)
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 12/99 ES 1.12 Vista general de grupos constructivos - portales
39
t IIt
1.12 Vista general de grupos constructivos - portales
1.12.1 Posición de los portales
1
Fig. 1.12 - 1 Posición de los portales
(1)Portal 1 (sector 1)
(2)Portal 2 (sector 2)
(3)Portal 3 (sector 3)
(4)Portal 4 (sector 4)
1
El sistema de portales consta de los grupos funcionales 1
–Eje-X
–Eje-Y.
1
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.12 Vista general de grupos constructivos - portales Versión de software SR.501.xx Edición 12/99 ES
40
t IIt
1.12.2 Estructura del eje-X
1

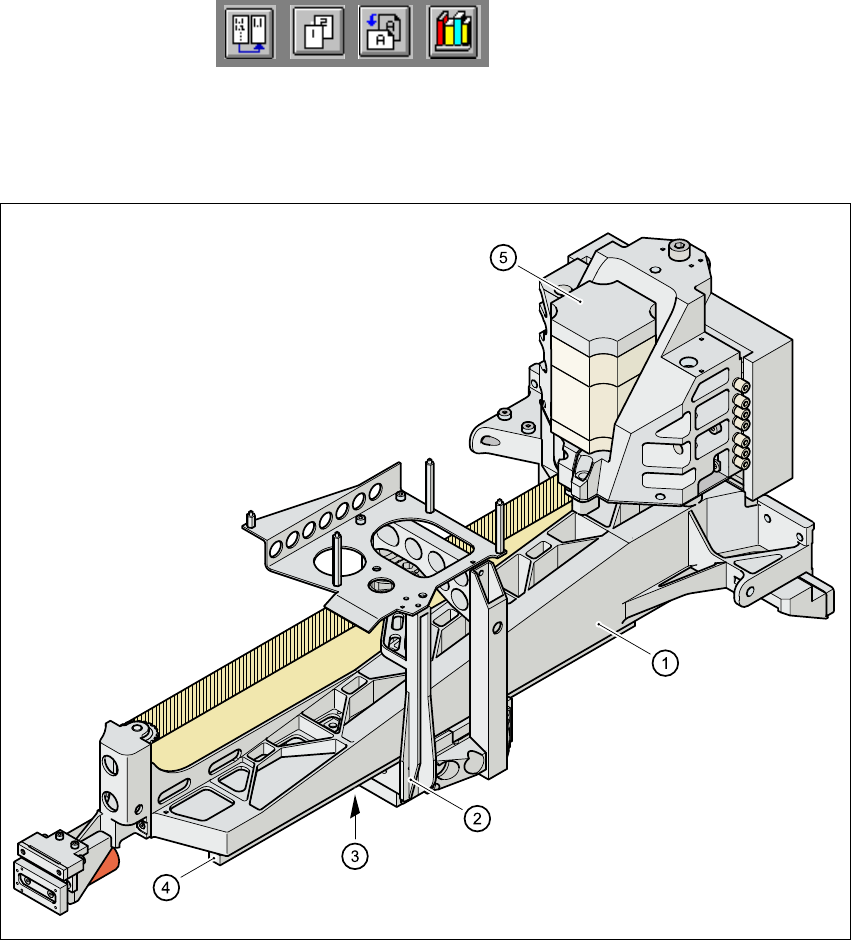

Fig. 1.12 - 2 Estructura del eje-X
El eje-X consta esencialmente de los siguientes grupos constructivos: 1
– Brazo de portal (1)
– Soporte de cabezal (2)
– Sistema lineal de medición (3)
– Sistema guía - X (4)
– Servomotor trifásico X (5)
El soporte de cabezal aloja los siguientes componentes 1
– Cámara subportal (cámara del sistema óptico de tarjetas de circuitos impresos)
– Tarjeta de cabezal
– Cabezal del sistema de medición del eje-X
– Cabezal revólver
