Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 12/99 ES 1.12 Vista general de grupos constructivos - portales
41
t IIt
1.12.3 Datos Técnicos del eje-X
1
1.12.4 Estructura del eje-Y
1
Fig. 1.12 - 3 Estructura del eje-Y
1
Accionamiento Servomotor trifásico / correas dentadas
Velocidad máx. 2,5 m/seg.
Recorrido 375 mm
Sistema de medición de recorrido Escala metálica de medición lineal
Longitud de medición 400 mm
Longitud de escala de medición 420 mm
Resolución 1 µm

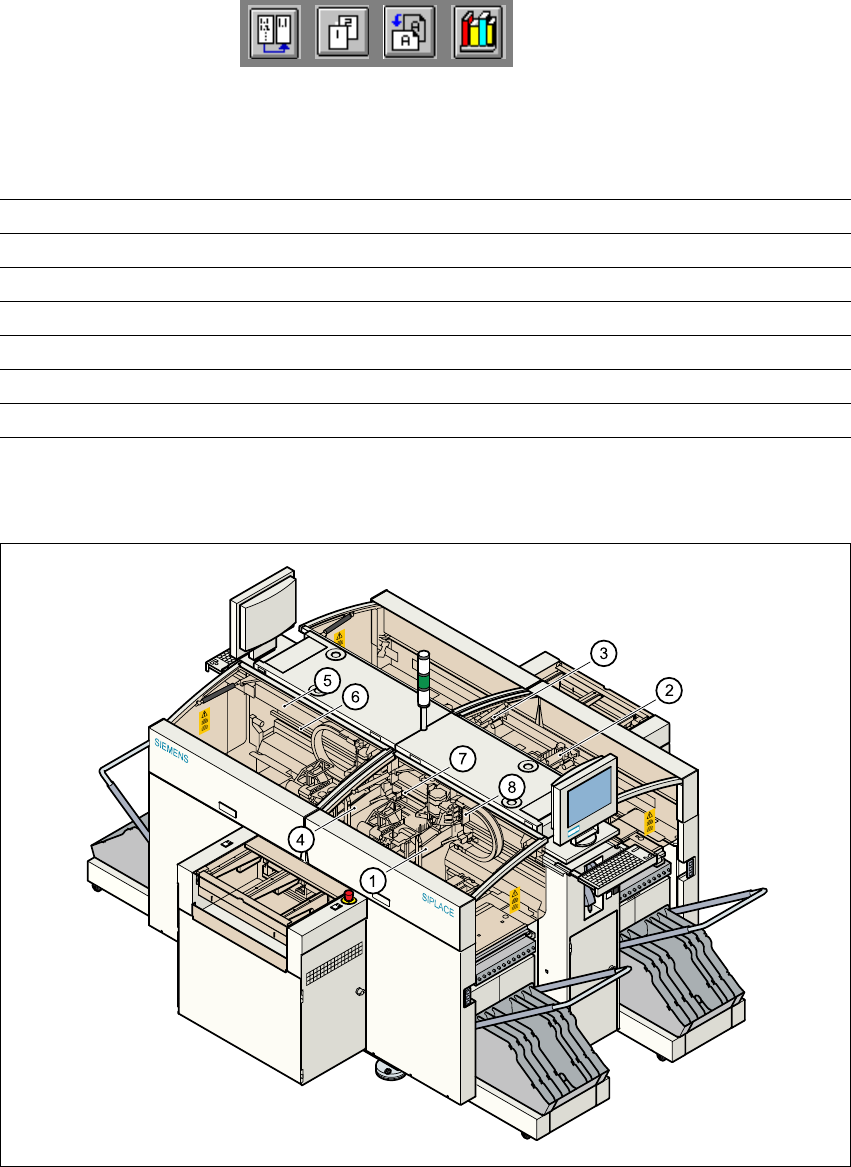

(1) Portal 1 (2) Portal 2
(3) Portal 3 (4) Portal 4
(5) Imán permanente (6) Sistema de guía
(7) Sistema de medición (8) Placa adaptadora
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.12 Vista general de grupos constructivos - portales Versión de software SR.501.xx Edición 12/99 ES
42
t IIt
El eje-Y consta esencialmente de los siguientes grupos constructivos principales: 1
– Accionamiento lineal-Y con imán permanente (1) y placa adaptadora (2)
– Sistema guía-Y
– Sistema de medición-Y
1
El eje-Y es accionado a través de un motor lineal. La segunda parte del accionamiento consta de
imanes permanentes y está montada en el bastidor de la máquina. La primera parte está atornilla
da al portal (placa adaptadora). Un circuito anticolisión limita el recorrido de los portales uno res-
pecto del otro. 1
1.12.5 Datos Técnicos del eje-Y
1
Accionamiento Directo, motor lineal
Velocidad máxima 2,5 m/seg.
Recorrido de los portales medido
desde el centro de la máquina:
Portal 1 - 688,5 mm
Portal 2 - 768,5 mm
Portal 3 - 688, 5 mm
Portal 4 - 768,5 mm
Sistema de medición de recorrido Escala metálica lineal
Longitud de escala de medición 1530 mm
Resolución 1 µm
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 12/99 ES 1.13 Vista general de grupos constructivos - Cabezal revólver
43
t IIt
1.13 Vista general de grupos constructivos - Cabezal
revólver
1.13.1 Estructura del cabezal revólver de 12 segmentos
1

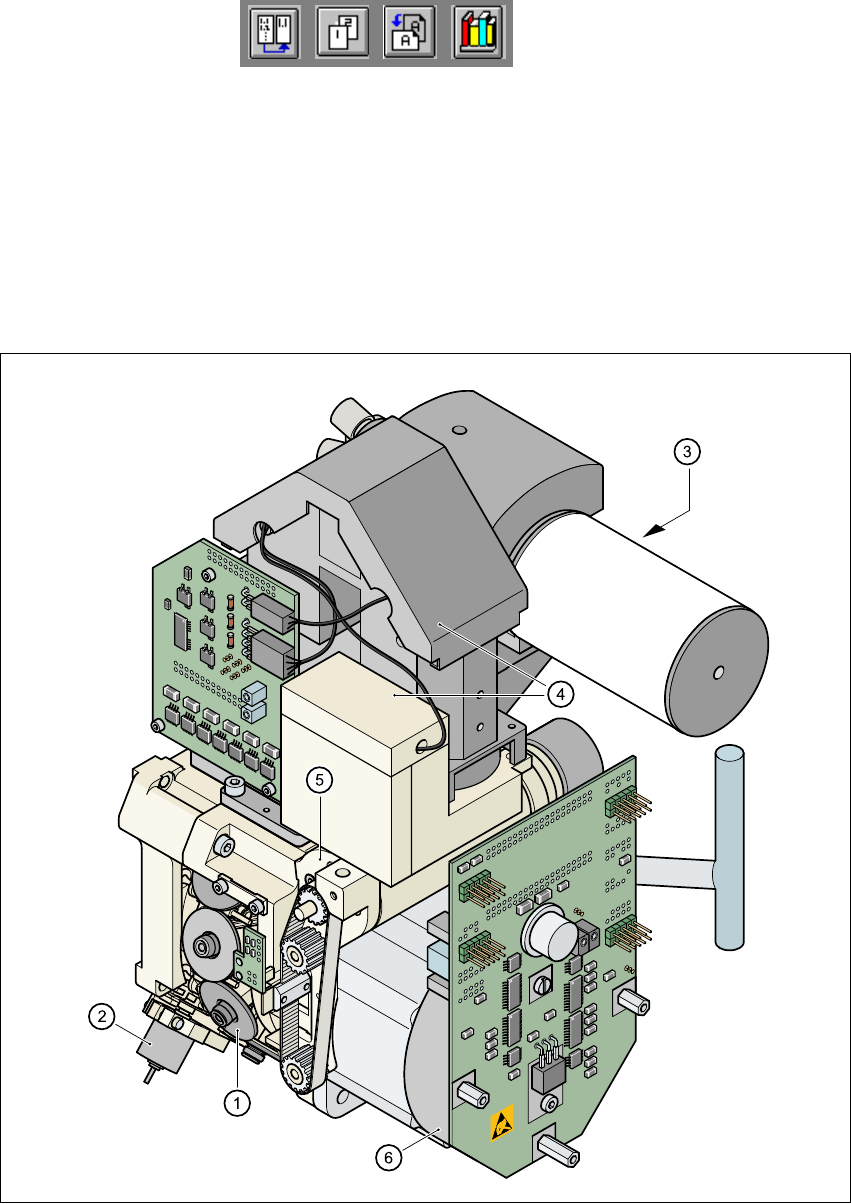

Fig. 1.13 - 1 Estructura del cabezal revólver de 12 segmentos
(1) Estrella con 12 pinolas (2) Motor, accionamiento del regulador de válvula "Descarga"
(3) Estación de giro (4) Sistema óptico para componentes
(5) Accionamiento del eje-Z (6) Motor en estrella
