Instrucc iones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos Versión de software SR.501.xx Edición 12/99 ES 1.15 Vista general de grupos constr. - Transporte de tarjetas de circuitos 47 t I I t 1.15 V ist a general…
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.14 Vista general de grupos constructivos - Sistemas ópticos Versión de software SR.501.xx Edición 12/99 ES
46
t IIt
1.14.2 Datos Técnicos - Sistema óptico para tarjetas de circuitos
1
Marcas de centrado Hasta 3 por programa de colocación
Marcas de centrado locales Hasta 2 por componente (pueden ser de diferente tipo)
Memoria de biblioteca
Hasta 255 tipos de marcas de ajuste
marcas del sistema ≥ 249
Procesamiento de imágenes Principio de correlación en base al valor gris
Tipo de iluminación Luz incidente
Tiempo de reconocimiento por marca 0,4 s
Campo visual 5,7 mm x 5,7 mm
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 12/99 ES 1.15 Vista general de grupos constr. - Transporte de tarjetas de circuitos
47
t IIt
1.15 Vista general de grupos constr. - Transporte de tar-
jetas de circuitos
1.15.1 Estructura del transporte de tarjetas de circuitos
La máquina automática está equipada como estándar con el transporte sencillo. El transporte do-
ble de tarjetas de circuitos puede suministrarse de forma opcional. 1
Según las exigencias puede seleccionar el lado izquierdo o derecho del transporte de tarjetas de
circuitos como lado estacionario de transporte. 1
1

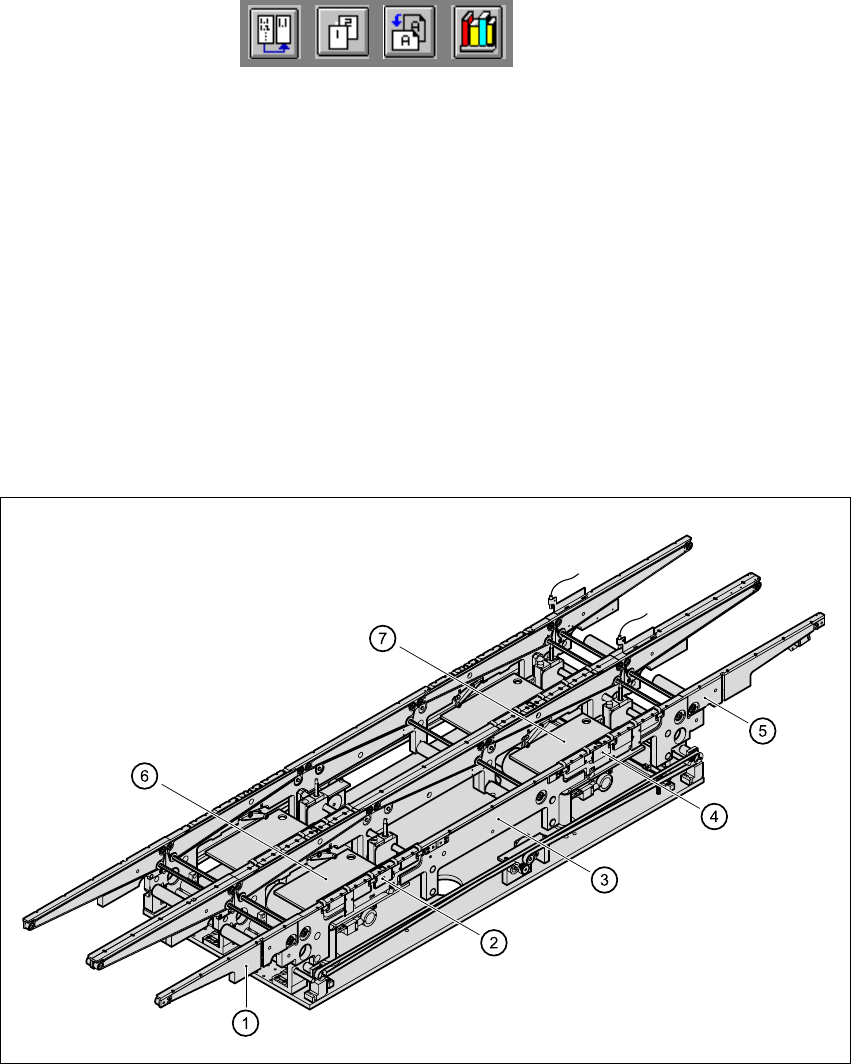

Fig. 1.15 - 1 Estructura del transporte de tarjetas de circuitos
(1)Area de entrada
(2)Area de procesamiento 1
(3)Area intermedia
(4)Area de procesamiento 2
(5)Area de salida
(6)Mesa elevadora (área de procesamiento 1)
(7)Mesa elevadora (área de procesamiento 2)
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.15 Vista general de grupos constr. - Transporte de tarjetas de circuitos Versión de software SR.501.xx Edición 12/99 ES
48
t IIt
Las cintas transportadoras son accionadas con motores de corriente continua. Para cada área de
colocación existe una mesa elevadora para fijar la tarjeta de circuitos impresos. El ajuste de an-
chura del transporte de tarjetas de circuitos puede ejecutarse 1
– a través de menú ó
– por la computadora de la línea
1.15.2 Datos Técnicos - Transporte sencillo
1
1.15.3 Datos Técnicos - Transporte doble
1
Borde fijo de transporte A la derecha (estándar), a la izquierda (opcional)
Formato de las tarjetas de circuitos
50 mm x 50 mm hasta 368 mm x 460 mm
2" x 2" hasta 14,5 " x 18 "
Espesor de las tarjetas de circuitos 0,3 mm hasta 4,5 mm
Abombado máx. de la tarjeta de circuitos
Hacia arriba: 4,5 mm - espesor de la tarjeta de circuitos
Hacia abajo: 0,3 mm + espesor de la tarjeta de circuitos
Espacio libre sobre la cara inferior de la tarjeta de
circuitos
Estándar: 25 mm
Opción: máx. 40 mm
Altura de transporte de tarjeta de circuitos
830 ± 15 mm (estándar)
952,5 ± 15 mm (opción) SMEMA
Tipo de interfaz
Siemens (estándar)
SMEMA (opción)
Borde guía libre de componentes 3 mm
Tiempo de intercambio de tarjetas de circuitos 2,5 s
Reconocimiento de marcas (ink spot) posible
Ajuste automático del ancho posible
Borde fijo de transporte A la derecha (estándar), a la izquierda (opcional)
Formato de las tarjetas de circuitos
50 mm x 50 mm hasta 368 mm x 216 mm
2" x 2" hasta 14,5" x 8,5"
Espesor de las tarjetas de circuitos 0,3 mm hasta 4,5 mm
Abombado máx. de la tarjeta de circuitos
Hacia arriba: 4,5 mm - espesor de la tarjeta de circuitos
Hacia abajo: 0,3 mm + espesor de la tarjeta de circuitos
Espacio libre sobre la cara inferior de la tarjeta de
circuitos
Estándar: 25 mm
Opción: máx. 40 mm
